4. В завершение сдуйте струей воздуха гранулы с коллектора и области щеток (рис. 3.35).

Рис. 3.35. Способ ручной зачистки коллектора с помощью бруска

Если жесткость пружины или положение держателя щеток неправильно, то двигатель может плохо работать. Проверьте натяжение пружины. В том случае, когда пружина не прижимает щетки к коллектору достаточно плотно, их необходимо заменить. Убедитесь, что держатель обеспечивает плотное и ровное прилегание щеток к коллектору.

Коллектор необходимо прочистить и подрезать, если он выглядит неровным, грязным или в нем слишком много слюды. В зависимости от состояния коммутатора наиболее эффективным и быстрым способом может оказаться ручная обработка точильным камнем (см. рис. 3.35). Этот метод позволяет провести очистку коллектора при работе двигателя с нормальной скоростью. Обработка на станке требует разборки двигателя и помещения якоря на станок, который вращает его. Никогда не обрабатывайте поверхность коллектора больше, чем необходимо для получения чистой концентрической поверхности. Слишком сильное обтачивание полностью уничтожит медные пластины коллектора.

После очистки и обтачивания необходимо также подрезать слюду коллектора. Этот процесс называется прочисткой зазоров. Сделать это можно вручную с помощью лезвия ножовки или специального инструмента. Ручная операция сейчас выполняется редко из-за трудоемкости и неэффективности. Подрезание необходимо для удаления слюды между пластинами коллектора до уровня, приблизительно равного ширине зазора. Слюда удаляется, чтобы обеспечить возможность плавного движения щеток по коллектору, который имеет строгую концентрическую форму без выступов и заусенцев. На рис. 3.36 показано правильное положение устройства зачистки слюды с электроприводом.

Рис. 3.36. Удаление слюды из зазоров коммутатора с помощью специального устройства прямого привода

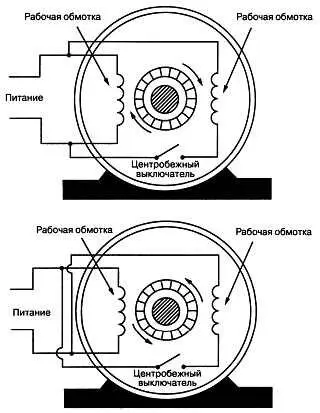

Часто требуется изменить направление вращения однофазного двигателя. Сделать это можно, поменяв выводы пусковой или рабочей обмотки двигателя (рис. 3.37).

Рис. 3.37. Изменение направления вращения однофазного двигателя

Ту же самую операцию можно применить к двигателям с расщепленными полюсами. Для этого необходимо разобрать его и поменять концы статора, потому что направление вращения зависит от действия экранирующей катушки (рис. 3.38).

Рис. 3.38. Изменение направления вращения двигателя с расщепленными фазами

Чтобы изменить направление вращения двигателя постоянного тока, просто поменяйте полярность подключения полюсов возбуждения или щеток.

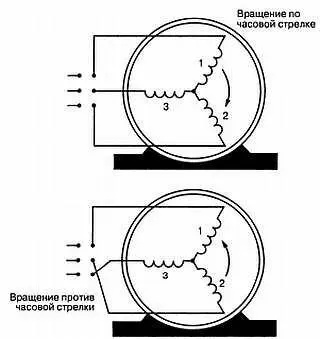

Направление движения трехфазного двигателя легко изменить, поменяв местами любые два из трех выводов двигателя (обычно два внешних вывода) — рис. 3.39.

Рис. 3.39. Изменение направления вращения трехфазного двигателя за счет переключения двух внешних выводов

Когда вы снова собираете двигатель, очень важно, чтобы провода не контактировали с его металлическими частями. Обратите особое внимание также, чтобы провода не оказались зажатыми между корпусом и торцевой крышкой. Это вызовет замыкание на землю или короткое замыкание.

Когда вы снова собираете двигатель, необходимо проследить, чтобы все отметки, которые вы нанесли при его разборке, вновь совпали. Обычно для правильного выравнивания торцевые крышки устанавливают с помощью резинового молотка или деревянной киянки. Характерные проблемы редукторных электродвигателей связаны с неправильной смазкой, плохими уплотнениями, прокладками и редукторами. Для большинства редукторных двигателей используется жидкое машинное масло, образующее постоянную смазывающую пленку на зубьях шестерней. Однако для небольших двигателей этого типа из-за проблем с уплотнениями используются густые смазки. Необходимо следить, чтобы смазки было достаточно и она была чистой. В противном случае могут возникнуть повреждения уплотнителей и шестерен. Кроме того, избыточная работа или функционирование в аномальных условиях (например, слишком высокая или низкая температура окружающей среды) могут уменьшить срок службы шестерен.

К числу проблем, возникающих в шаговых двигателях, относятся некачественные подшипники, короткозамкнутые обмотки, неисправные соединительные проводники, неправильная работа привода. Очень важно локализовать неисправность, определив, что именно является причиной — шаговый двигатель, соединительные проводники или привод.

Шаговый двигатель можно проверить на короткое замыкание, обрыв, замыкание на землю аналогично обыкновенному. Замена шагового двигателя также является хорошим средством локализации неисправности.

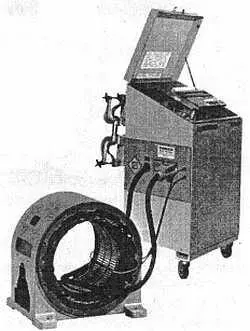

Еще одна операция по обслуживанию двигателей заключается в проверке на потери в сердечнике. Это дает информацию об эффективности статоров, роторов и якорей. Потери в сердечнике измеряются в ваттах на кг (Вт/кг). Определяющими потери факторами являются уровень гистерезиса и вихревые токи (рис. 3.40).

Рис. 3.40. Подключение оборудования для измерения потерь в сердечнике с использованием тестера

Трансформаторы и другие устройства с кольцевыми обмотками не должны проверяться таким образом, поскольку катушки могут вырабатывать высокое напряжение опасного уровня. Работая с подобными приборами, всегда следуйте руководству изготовителя.

Сервисное обслуживание генераторов напоминает работу с электродвигателями. Начните с обсуждения признаков неправильной работы генератора. Типичными неисправностями генераторов являются: сгоревший предохранитель регулятора, неработающий регулятор, низкое или высокое выходное напряжение, меняющееся напряжение. Помните, что в генераторе могут иметь место высокие остаточные напряжения. Проведите тщательный осмотр, проверьте, петли оборванных соединений, зажатых или поврежденных проводов, заржавевших выводов, посторонних объектов, обгоревших или изношенных компонентов. Нередко внешние частицы — грязь и промышленные отходы — проникают в генератор через решетку охлаждения и засоряют его, нарушая правильный режим работы.
