Рельсотрон также весьма громоздок (рис. 4.25), так что в боеприпасах, где экономят каждый грамм и каждый миллиметр, необходим разгон поражающего элемента с куда большим ускорением. Идея Соловьева заключалась в том, чтобы обойти газокинетический барьер, обусловленный недостаточной тепловой скоростью молекул в газах взрыва, применив магнитное поле для разгона, значительно более «жесткого», чем в рельсотроне.

Если внутрь сжимаемого лайнера (см. рис. 4.9) поместить хорошо проводящее тело, то и оно испытает действие огромных пондерромоторных сил магнитного поля — совсем другого порядка по сравнению не только с «домашней» пушкой Гаусса, но и рельсотроном — и может приобрести значительную скорость. Причем, если в выстреле «домашней» пушки существенную роль играют ферромагнитные свойства метаемого тела, то в ИВМГ плотности энергии такие, что ферромагнетизмом можно пренебречь. Для тех ИВМГ, которые можно было собрать в МВТУ, оценки давали массу метаемого тела (его стали называть «стрелочкой», хотя по форме оно напоминало капельку) чуть более грамма. Были идеи и как подавить нестабильности — до радиусов сжатия в несколько миллиметров, чего для метания было вполне достаточно.

Стрелочки изготовили из самого тугоплавкого металла — вольфрама. Это мало повлияло на результат: на блоке из алюминия, служившим мишенью, осталась лишь неглубокая вмятина от близкой детонации заряда ИВМГ. Напрашивалось предположение, что стрелочка еще в процессе метания испарилась, будучи нагрета вихревыми токами, индуцированными сильным магнитным полем (проводимость вольфрама втрое ниже, чем меди, и глубина проникновения поля (скин-слоя) для микросекундного времени сжатия превышает сотню микрон).

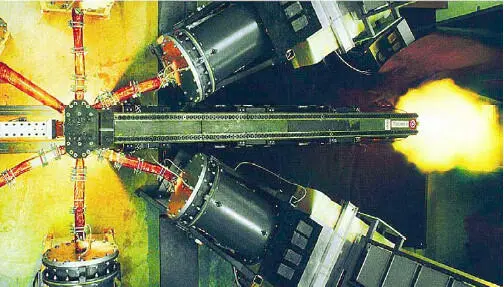

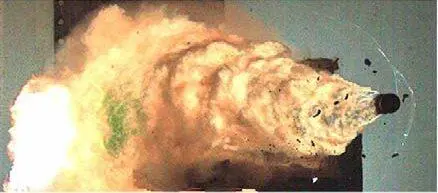

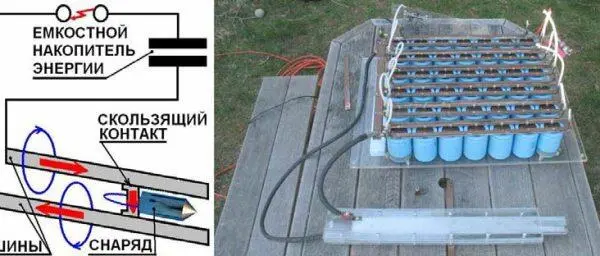

Верхний ряд: слева — схема рельсотрона (рэйлгана). Пондерромоторные силы действуют в течение всего времени разгона и «выталкивают» скользящий по шинам и сохраняющий с ними контакт поддон со снарядом. Сооружение «домашнего» рэйлгана (правее) вполне доступно читателю и можно рассчитывать на достижение скоростей в десятки метров в секунду для тела массой в граммы. В рекордной же установке 31 января 2008 года достигнута скорость 2,5 км/с для снаряда массой чуть более трех килограммов. Учитывая, что энергия зависит от квадрата скорости, а энергоемкости «домашних» и «специальных» конденсаторов — одного порядка, нетрудно понять, почему размеры такого сооружения — циклопические (внизу). Выстрел рейлгана — феерическое зрелище (на среднем снимке — полет его снаряда, видна носовая ударная волна), но близки к истине авторы книги «Артиллерия» (М.; Воениздат, 1938 г.), подсчитавшие, что для энергообеспечения тактически значимого режима огня «электропушки» необходима небольшая электростанция

Тогда в приповерхностный слой вольфрама с помощью установки ионной имплантации внедрили частицы углерода, а поверх — еще и десятимикронный слой очень хорошо проводящего серебра. Это позволяло надеяться, что почти все магнитное поле и ток будут сосредоточены в слое серебра. Серебро, конечно, должно было испариться, а углерод — хоть как-то воспрепятствовать теплопередаче в вольфрам. Участники опытов с восхищением рассматривали блестящие, высокотехнологичные стрелочки. Потом прогремел взрыв и в алюминиевом блоке было, наконец, обнаружено долгожданное отверстие. В него радостно тыкали иголками, наивно пытаясь что-то нащупать, но полученный в лаборатории Чепека рентгеновский снимок мишени (рис. 4.26) показал, что кратер «чист». Даже небольшой кусочек вольфрама должен контрастно выделяться на фоне алюминия, но на рентгенограмме было изображение полого канала, да еще чуть искривленного, что указывало на потерю устойчивости образовавшего его тела. Стрелочка летела, расходуя себя, испарения не удалось избежать, его только замедлили. Провели еще один опыт: стрелочкой выстрелили в блок оргстекла, снимая ее полет скоростной камерой. На проявленной пленке увидели, как нечто оставляет за собой конус из помутневшего от ударной волны оргстекла, а потом все поле съемки закрывали трещины. И эти снимки сохранились, но разобраться в них, не являясь специалистом, непросто; они позволили определить скорость того, что поначалу оставалось от стрелочки, — 4,5 км/с и дистанцию, на которой от нее не оставалось ничего — несколько сантиметров. Дальнейшее «дожимание» конструкции привело к тому, что эффект высокоскоростного удара стал существенным даже в броне, но стрелочки все равно испарялись в преграде без остатка. Газокинетический барьер вроде и удалось обойти, но за ним стоял другой, «выстроенный» вихревыми токами.

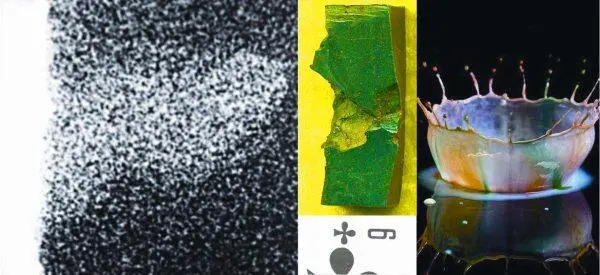

Слева — рентгенограмма алюминиевой мишени. Кратер образовала летящая с высокой скоростью вольфрамовая стрелочка, без остатка испарившаяся в полете. В центре — срез броневого листа с кратером от попавшей в него, летевшей под углом и с высокой скоростью стрелочки. Мишень не пробита, но высокоскоростной удар вызвал откол элементов брони (также обладающих определенным поражающим действием). Справа — образование кратера в жидкости. При высокоскоростном ударе броня течет как жидкость, и вокруг кратера образуется «валик», который виден и на срезе броневого листа.

Следует быть корректным и отметить, что подобные опыты были проведены за пару десятков лет до описываемых событий группой А. Сахарова — и с тем же результатом: алюминиевое кольцо испарилось спустя пару микросекунд после метания. Правда, ВМГ, использовавшийся в тех опытах для ускорения кольца, был другого типа…

…Предложенный в 50-х годах спиральный ВМГ (СВМГ) выглядит примитивным устройством (рис. 4.27): труба со взрывчаткой внутри да установленная соосно проволочная спираль. При взрыве труба растягивается в конус и, последовательно закорачивая при расширении виток за витком, уменьшает индуктивность спирали.

Как и в случае кумулятивного заряда, простота СВМГ обманчива. Ну, взять хотя бы ту же трубу: при взрывном расширении в ней не только не допустима ни единая трещинка (иначе магнитный поток «упорхнет»), но и поверхность ее должна оставаться достаточно ровной (иначе поток хоть и не «упорхнет» весь, но в каждой ложбинке будет помалу отсекаться). «А как же нестабильности?» — слышится вопрос Настырного. Они, конечно, не могут не появиться (присмотритесь к трубе на рис. 4.17 — ее изображение заимствовано из подлинной фотографии), но начальные диаметры спирали и трубы различаются примерно вдвое и нестабильности не успевают достаточно развиться, пока расширяющаяся часть трубы достигает витка.
