Александр Прищепенко - Шелест гранаты (издание второе)

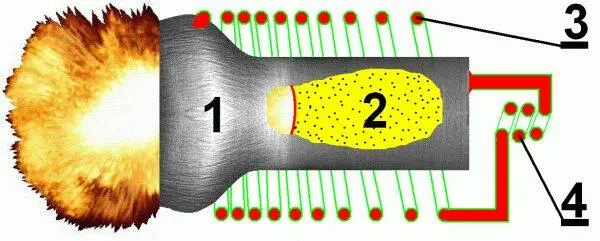

Схема спирального взрывомагнитного генератора. Металлическая труба 1, заполненная взрывчатым веществом 2, окружена обмоткой 3. При подрыве газы растягивают трубу в конус, основание которого движется по виткам обмотки, замыкая их и приближая точку контакта к индуктивной нагрузке 4, куда и вытесняется магнитный поток. В растянутой взрывом части трубы видны продольные канавки. Это — зарождающиеся нестабильности.

Поскольку усиление тока пропорционально отношению начальной и нагрузочной индуктивностей, казалось бы, естественно наматывать всю обмотку с наименьшим возможным шагом. Это — простое, но ложное представление: для устройств с большими временами работы и значительными отношениями начальной и нагрузочной индуктивностей роль сохранения магнитного потока в усилении превалирует и приходится жертвовать индуктивностью обмотки (рис. 4.28).

Теоретическое рассмотрение приводит к экспоненциальным законам возрастания шага и уменьшения индуктивности генератора с длиной спирали. Обычно изоляция провода постоянна по толщине, а значит, и рабочее напряжение рационально делать постоянным. В СВМГ с правильно подобранными обмоточными данными экспонециально возрастает и ток, а экспонента как функция замечательна тем, что и ее производная — тоже экспонента, так что осциллограммы как тока, так и его производной (приводимые далее) будут выглядеть подобно, пока происходит усиление.

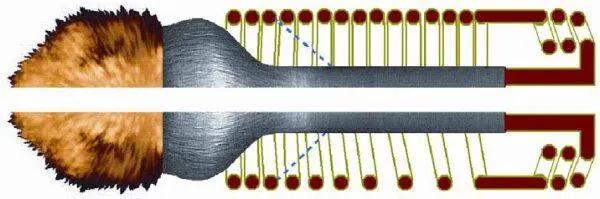

Схема работы спирального ВМГ с постоянным шагом намотки (сверху) и намоткой, шаг которой увеличивается по мере приближения к нагрузке (начальный шаг — тот же).

Пусть ток запитки одинаков. Для «верхнего» СВМГ это означает, что энергия запитки у него больше, поскольку индуктивность обмотки выше. Но вот преимущество в усилении тока — за «нижним» вариантом: за равный промежуток времени труба «отсечет» (показано синим пунктиром) то же число витков (начальные шаги намотки равны), но нагрузки, при примерно равных наведенных ЭДС, будут существенно различаться: в «нижнем» случае остаточная индуктивность меньше. К тому же, в «нижней» обмотке меньше потери потока, так как меньше длина провода остатка сжатого контура.

Если для энергии в контуре прибавка от «повышенного» тока превалирует над убылью индуктивности вследствие «разрежения» ее витков, то, по мере дальнейшего движения конуса, преимущество «нижнего варианта» возрастает (каждый из последующих его участков будет начинать с большего начального тока и лучше его усиливать) и он имеет все предпосылки не только компенсировать начальное энергетическое преимущество «верхнего», но и многократно превзойти его. Это вполне возможно, ведь энергия пропорциональна первой степени индуктивности, но квадрату — тока. Главное — не «переборщить», все более «круто» профилируя обмотку (и уменьшая при этом индуктивность), иначе можно «добиться», что ВМГ вообще перестанет усиливать энергию и даже начнет терять ее, несмотря на значительный генерируемый ток.

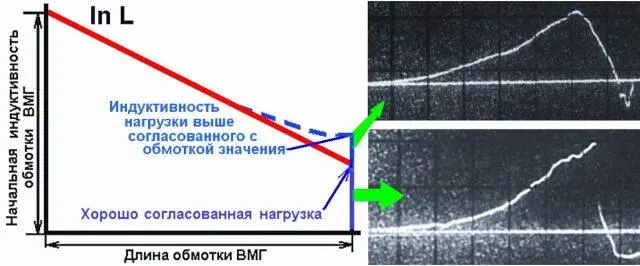

Из экспоненциального закона изменения индуктивности следует, что в любой момент работы СВМГ (хоть в первую, хоть в последнюю микросекунду) суммарная индуктивности спирали и нагрузки должна уменьшаться на определенную и одинаковую долю за одинаковое время (например, на 10 % за микросекунду). Нагрузка упомянута не случайно: в начале работы, когда индуктивность спирали еще велика, вклад нагрузки в общую индуктивность генератора незаметен. Положение меняется к концу работы: если индуктивность нагрузки недостаточна (или чрезмерна), то ее наличие существенно «отклонит» закон изменения индуктивности от оптимального. Удобно рассматривать зависимость логарифма индуктивности от длины — это будет отрезок прямой (рис. 4.29). Если нагрузка «встроена в закон» (согласована), усиление продолжается вплоть до закорачивания расширяющейся трубой последнего витка…

…Соловьев попросил помочь в составлении докладной записки: формально скорость метания компактного тела, близкая к требуемой, была достигнута и это позволяло надеяться на финансирование дальнейших исследований в этой области. Момент был подходящим для обсуждения возможности моей дальнейшей работы уже в МВТУ. Соловьев выслушал молча и сказал со снисходительной усмешкой: «Ну, допустим, я помогу тебе. Но на какую должность ты здесь рассчитываешь? Заведующим кафедрой тебе не стать: ты — не свой (не выпускник МВТУ), не родственник члена ЦК, не космонавт и даже не доктор. Надеюсь, ты не считаешь, что докторские здесь раздают всем желающим? За них идет такая грызня, какая тебе не снилась. За твоими изобретениями тут выстроится очередь страждущих и попробуй их не включить — тебя затопчут. В НИИВТ начальник нуждается в научных результатах, у тебя сильные позиции, но ты не смог их реализовать. В учебном институте научный результат — не главное, неужели ты наивно полагаешь, что, ослабив свои позиции, ты скорее добьешься успеха? Пройдет немного времени и тебе снова придется менять место работы, это — лишний ход, а тот, кто делает лишние ходы, не выигрывает ни в жизни, ни в шахматах. И не бросайся в свой МИФИ: обстановка там такая же. Я часто бываю в министерстве и назову там твою фамилию в подходящий момент. Но случиться это может через месяц, а может — через год. А пока мы с удовольствием будем принимать тебя здесь. Ты, может, сам не замечаешь, сколько всего перенимают у тебя ребята: с высоким напряжением теперь вовсю работают, стеклянные шары то и дело хлопают, весь подвал мочой провонял (ВВ, которое я синтезировал, вспомнив детство, действительно попахивало мочой)». Возразить на эти слова было нечего.

СВМГ и в самый последний момент своей работы «не должен знать», что впереди уже не осталось ни одного витка, а только нагрузка (осциллограмма справа внизу, производная тока в этот момент резко падает до нуля). Но, когда «очень нужно», нагрузку все же меняют. На начальных стадиях работы, пока индуктивность спирали велика, это не сказывается, но в конце отклонения от выбранного закона становятся заметны и СВМГ начинает быстрее терять поток и снижать усиление (осциллограмма справа вверху).

Соловьев сдержал обещание, потому что в середине ноября он пригласил меня в МВТУ на разговор с начальником лаборатории лазерной техники ЦНИИХМ. Фамилия начальника на двух различных языках уверяла, что ее носитель — принц, да еще «двойной». Началось обсуждение результатов, по завершению которого Бипринц заявил, что «готов поддерживать эти работы на любом уровне». Правда, было не очень понятно, какое отношение источники РЧЭМИ и скоростное метание имеют к лазерам. Сразу после новогодних праздников мне позвонил и попросил приехать в ЦНИИХМ заместитель директора К. Шамшев (Бипринц был подчинен другому заместителю директора — В. Морозову). Шамшев стал обсуждать новую сессию испытаний источников РЧЭМИ, уверяя, что не позже марта я стану сотрудником ЦНИИХМ.
