По своим боевым свойствам ОФ-462 и ОФ-462Л были практически идентичны: при установке взрывателя на осколочное действие они давали около 1000 осколков различной массы и формы, из них 400-500 убойных, разлетающихся со скоростями до 1 км/с. Площадь действительного поражения (50%-ная вероятность попадания осколка в ростовую фигуру) указывалась в 60 м по фронту и 20 м в глубину, сплошного (90%-ная вероятность попадания в ростовую фигуру) – 18x8 м. Позднее, для упрощения, приводились примерные характеристики осколочного поражения – 40x8 м. Отдельные осколки могли сохранять свое убойное действие на расстояниях до 250-300 м. Такая установка взрывателя гранаты использовалась для стрельбы по открыто расположенной живой силе противника, по его огневым точкам и артиллерии, а также по танкам с закрытых позиций.

При стрельбе с использованием «малого замедления» боеприпас успевал несколько углубиться в преграду. Это свойство учитывалось при стрельбе по фортификационным сооружениям полевого типа, включая блиндажи и ДЗОТы, по прочным деревянным постройкам, а также по танкам прямой наводкой, если не было кумулятивных снарядов. При попадании в грунт средней плотности образовывалась воронка глубиной до 1 м, диаметром до 2,8-3 м и объемом 2,0-2,25 м3 . Установка взрывателя на замедленное фугасное действие, когда снаряд еще более заглублялся в препятствие, применялась при разрушении более прочных полевых укрытий, каменных и кирпичных построек, а также для стрельбы на рикошетах.

Не совсем ясным является ряд аспектов, связанных с осколочно-фугасной дальнобойной гранатой сталистого чугуна ОФ-462А. Ее наружная форма идентична стальной гранате ОФ-462, а главным отличием от последней является толщина стенок и материал корпуса. Как следует из названия, этот снаряд изготавливался литьем из сталистого чугуна; его стенки существенно толще по сравнению с ОФ-462, а разрывной заряд уменьшен по массе до 3 кг. Он использовался вместе с взрывателями РГ-6 или РГМ (а также с более поздними РГМ-2 и Д-1).

Боеприпасом ОФ-462А допускалось стрелять на любом заряде; масса в окончательном снаряжении равнялась 21,7 кг. Конструктивно он выполнялся в цельнокорпусном варианте или с привинтной головкой. Проблема заключается в том, что в более поздних руководствах службы и таблицах стрельбы для 122-мм гаубицы обр. 1938 г. (М-30) этот тип снаряда исчез вовсе, зато появилась осколочная граната 0-462А с полностью идентичным ОФ-462А описанием, схемой в разрезе и числовыми характеристиками. При стрельбе гранатами 0-462А из М-30 существовали ограничения: нельзя было использовать полный заряд и установку взрывателя на замедленное действие, если грунт в районе цели был твердым.

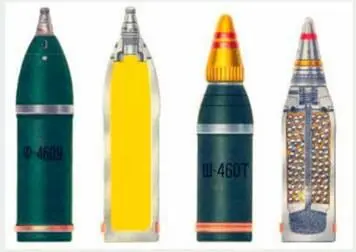

Выстрел с фугасной стальной гранатой старого образца Ф-460У и выстрел с пулевой шрапнелью Ш-460Т.

Можно предположить, что мы имеем дело просто с переименованием боеприпаса в связи с введением новой, более мощной, артиллерийской системы, у которой, в отличие от 122-мм гаубицы обр. 1910/30 гг., в некоторых случаях уже невозможно получить фугасное действие от бывшего ОФ-462А. Однако в документах АУ прямо говорится о том, что единожды введенный индекс не может быть изменен ни при каких обстоятельствах. Поэтому вопрос о том, является ли граната 0-462А просто переименованной ОФ-462А или последняя была как-то модифицирована и ее на совершенно легальных основаниях переклассифицировали с присвоением нового индекса, остается пока открытым.

Вторым неясным моментом является собственно осколочное действие этого боеприпаса. В ряде источников утверждается, что меньший разрывной заряд вместе с менее прочным материалом корпуса приводит к формированию более крупных осколков. Однако в руководстве службы 122-мм гаубицы обр. 1910/30 гг. сказано: «При разрыве граната сталистого чугуна дает осколки несколько иной формы, чем стальная граната, и меньшего размера, но в большем количестве».

Старые фугасные гранаты после введения в 1938 г. индексов АУ получили следующие обозначения : Ф-460 – для стального снаряда длиной в 4 клб, Ф-460К – для стального снаряда длиной 3,75 клб (оба типа с привинтной головкой или с ввинтными доньями) и Ф-460А – для цельнокорпусного снаряда сталистого чугуна. По сравнению с боеприпасами дальнобойной формы они были более тупоголовые, а их запоясковая часть существенно короче и имела цилиндрическую форму. Разрывной заряд по массе составлял 3,3 кг, причем он мог переснаряжаться перед поставкой старых гранат в войска. Их осколочное и фугасное действие было существенно слабее, чем у новых снарядов аналогичного назначения 462-го семейства, особенно у Ф-460А (он был снаряжен всего 2,5 кг ТНТ).

К 1939 г. выпуск всех подтипов Ф-460 уже давно завершился, но на складах все еще имелось достаточное их количество, включая боеприпасы британского производства времен Первой мировой войны. Старые фугасные гранаты могли снаряжаться как взрывателями старых типов 4ГТ, УГТ и УГТ-2, так и более новыми РГ-6 или РГМ. В последнем случае требовалось дополнительно скомплектовать снаряд вкладным тротиловым или тетриловым детонатором вследствие более короткой хвостовой части у последних. Без вкладного детонатора становились возможными неполные разрывы или вообще отказы при стрельбе.

Пулевая шрапнель 5* 5 2 Термин «снаряд с готовыми поражающими элементами» использовался и в 1930-х гг., но в артиллерийском обиходном лексиконе снаряды по-прежнему именовали «шрапнелями». Ш-460 предназначалась изначально для поражения открыто расположенной живой силы противника и снаряжалась сферическими пулями из сплава свинца с сурьмой. Количество и диаметр пуль зависели от года выпуска боеприпаса. В шрапнели выпуска 1930 г. насчитывалось 480 пуль массой 19 г диаметром 15 мм, позже количество пуль увеличили до 550 за счет уменьшения диаметра до 13,25 мм. Масса отдельной пули даже возросла до 19,2 г вследствие применения сплава с более высокой плотностью (четыре массовые доли свинца на одну массовую долю сурьмы). Масса вышибного заряда из дымного ружейного пороха (205 г) оставалась неизменной. Таким образом, несмотря на сильно сократившуюся область применения, дороговизну и сложность конструкции, шрапнель продолжала совершенствоваться и находиться в производстве.

До 1939 г. шрапнель комплектовали дистанционной 45-секундной трубкой, а впоследствии – трубкой типа Т-6. Оба этих устройства являлись трубками двойного действия, т.е. срабатывали и по истечении заданного времени после своего взведения, и при ударе о препятствие. Использование шрапнели по прямому назначению требовало очень высокой выучки при расчете установок стрельбы (разрыв на нисходящей ветви траектории с высокой крутизной) или искусства наводчика (веер рикошетирующих пуль оттвердого грунта при разрыве на нисходящей ветви отлогой траектории на малой высоте). Но если эти условия выполнялись, то последствия для попавшего под обстрел шрапнелью личного состава противника, его верховых, тягловых и вьючных животных, а также небронированной техники оказывались катастрофическими. С другой стороны, даже легкие укрытия вроде тонких брустверов окопов, деревьев, стенок и даже ранцев вполне защищали вражеских солдат от поражения шрапнельными пулями. Угол разлета пуль шрапнели на минимальной дистанции стрельбы составлял 1340’, на максимально возможной -17*50’.
