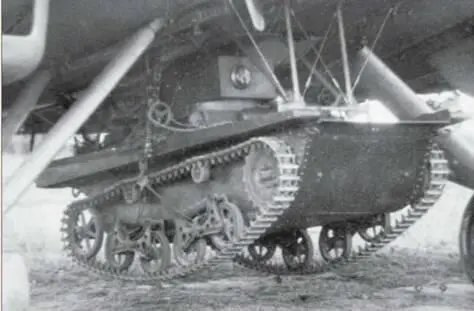

Танк Т-37А на подвеске ТВД-2.

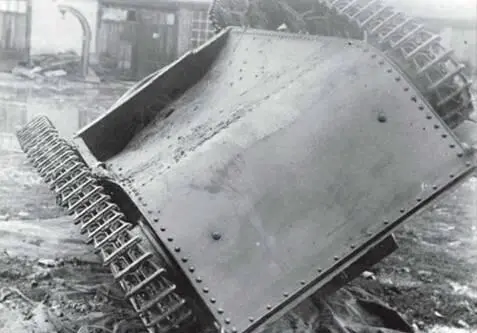

В результате гидравлического удара вдавлено дно танка (срезаны заклепки у борта корпуса и лопнул шов у кормы.

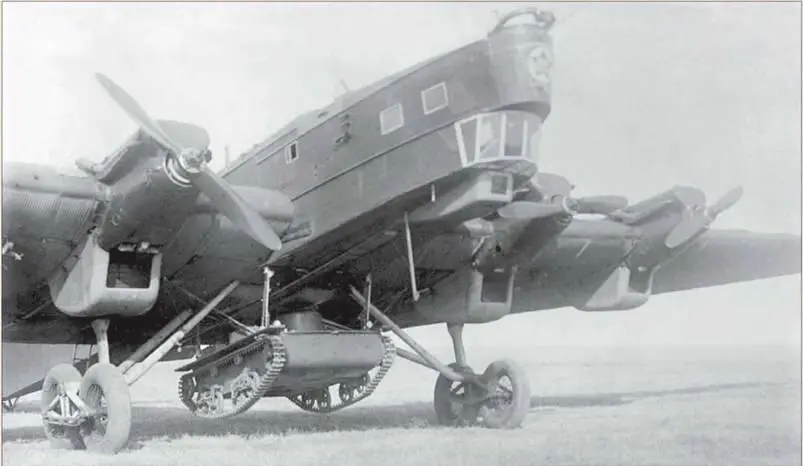

Подвеска танка Т-37А под фюзеляжем бомбардировщика ТБ-3-4АМ-34ФРН для посадочного десантирования с помощью комплекта универсальной подвески ДПТ-2.

Общая масса подвески ТВД-2 составляла 240,4 кг, включая массу замка (31,6 кг) и лебедки для подъема танка (36,4 кг). Подъем танка производился двойной лебедкой, установленной в самолете на коробчатых балках между верхними поясами лонжеронов. Для подъема Т-37А и крепления его на подвеске требовалось не менее двух человек. Управлял сбросом танка штурман самолета.

Сначала проводились испытания подвески ТВД-2 на земле. Двенадцать раз Т-37А сбрасывали с подвески на козелки. Провели два подлета ТБ-3 с танком. Общее время рулежки самолета с подвеской составило 28 мин.

Летчики ТБ-3 осуществили пять взлетов и посадок с Т-37А, а также два вылета для проверки поведения самолета в воздухе при маневрировании. Выяснилось, что летные качества ТБ-3-4АМ-34Р, оборудованного подвеской ТВД-2 с подвешенным танком, незначительно отличались от нормы. Особенностью конструкции ТВД-2 являлось равномерное распределение нагрузок от подвески Т-37А на узлы самолета, благодаря чему посадка ТБ-3 с подвешенным танком проходила без каких-либо повреждений конструкции самолета.

Поведение Т-37А на подвеске, на взлете, виражах и при посадке было устойчивым. Крепление танка к подвеске за одну точку и конструкция замка не вызвали нареканий.

Затем приступили к практическим опытам. Провели три сбрасывания танка Т-37 на воду с высоты 5-6 м при скорости полета самолета 155-160 км/ч. Как отмечали специалисты НИИ ВВС, сбрасывание танка на воду не оказывало влияния на поведение самолета и не представляло опасности для его конструкции. Однако летчику было сложно определять и выдерживать необходимую высоту полета над водной поверхностью при отсутствии точного прибора, особенно в сложных метеорологических условиях. Кроме того, для успешного сбрасывания танка требовалось водное пространство с открытыми подходами и препятствиями, удаленными не менее чем на 500 м от места сбрасывания.

Результаты сбрасывания танка Т-37А на воду оказались не слишком обнадеживающими. Стоит отметить, что для предохранения днища танка от повреждений при ударе о воду в ВАММ РККА предложили три вида амортизирующих приспособлений, выполненных отчасти из подручных материалов, но ни одно из них не обеспечило сохранности бронированной машины.

В первом случае под днищем Т-37А смонтировали киль, изготовленный из досок и обитый листовым железом. Хотя сброс прошел в штатном режиме и танк не затонул, его днище прогнулось и были сорваны отдельные заклепки.

Второй вариант амортизирующего приспособления представлял собой стальной лист с загнутыми краями и прослойкой из хвойных веток между днищем танка и листом. После сброса танк, оснащенный листом, затонул. При этом был сорван фланец с гребным винтом и образовалась трещина в заднем броневом листе.

В ходе третьего опыта по сбрасыванию танка использовали пучки веток лиственных деревьев, укрепленные под его днищем. Эксперимент завершился также крайне неудачно: машина утонула, были сорваны гусеница и надгусеничные полки (поплавки) с кронштейнами.

Таким образом, конструкцию амортизирующих приспособлений, представленных ВАММ РККА, признали неудачной. Кроме того, отсутствие перегрузочных приборов не дало возможности определить перегрузки, воспринимаемые танком при ударе о воду.

Заключение специалистов НИИ ВВС гласило:

«1. Подвеска ТВД-2 конструкции ВАММ РККА по конструкции проста, удобна в управлении и вполне пригодна для транспортировки и сбрасывания танков Т-37.

2. Сбрасывание танка Т-37 на воду с высоты 5-6 мт. для самолета не опасно.

3. ВАММ РККА необходимо разработать конструкцию амортизирующего приспособления, обеспечивающего сохранение материальной части танка при сбрасывании на воду».

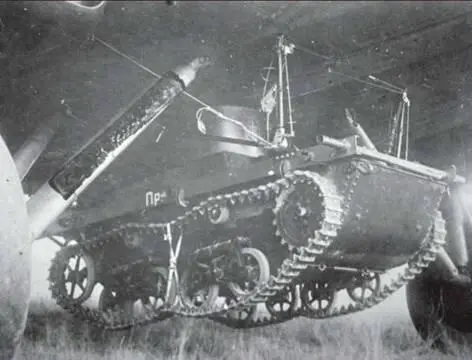

Подвеска танка Т-38 под фюзеляжем ТБ-3 с помощью комплекта подвески ДПТ-2 для посадочного десантирования, 1939 г.

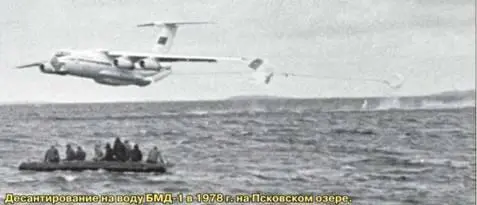

Десантирование на воду БМД-1 в 1978 г. на Псковском озере.

Насколько известно, дальнейшие опыты с этой подвеской не проводили. А в 1938 г. в КБ-29 (впоследствии – завод №468) под руководством А.И. Привалова была создана подвеска ДПТ-2. Она также крепилась на стандартные бомбовые замки ТБ-3-4М-34Р и ТБ-3-4М-34РН. ДПТ-2 являлась дальнейшим развитием подвески ДП-12 и служила только для переброски крупногабаритных грузов, включая легкие бронеавтомобили и плавающие танки Т-37А и Т-38.

Идея десантирования бронетанковой техники на воду в нашей стране получила развитие в 1978 г. Тогда на Псковском озере в присутствии командующего ВДВ генерала В.Ф. Маргелова предприняли попытку сброса на воду БМД-1 с использованием элементов парашютно-реактивной системы ПРСМ-915 (без монтажа основного купола и тормозной двигательной установки). При этом штатный вытяжной парашют ВПС-8 задействовался в качестве поддерживающего в процессе ввода в действие вытяжной парашютной системы с крестообразным парашютом.

Машина вполне удачно вышла из грузовой кабины, приводнилась и погасила скорость. Однако при ударе о водную поверхность получило повреждение тонкое днище БМД-1 и заборные патрубки водометов (окна днища для заборных патрубков оставались открытыми). В корпус начала поступать вода, и машина быстро затонула.

Анатолий Сорокин, Иван Слива
