Более простым было применение шрапнели с установкой трубки «на картечь» для самообороны орудий от массированных атак пехоты и кавалерии противника. В этом случае разрыв боеприпаса следовал приблизительно в 30 м от дульного среза орудия и на дистанции до 400 м позволял эффективно поражать наступающих в полный рост пехотинцев.

Установка трубки «на удар» в руководстве службы 122-мм гаубицы обр. 1910/30 гг. издания 1939 г. не рекомендовалась ввиду крайне слабого действия шрапнели. На мягком грунте ее стакан успевал зарыться в землю до начала действия вышибного заряда, и пули не разлетались вообще. На твердом грунте разрыв происходил после рикошета, и сноп пуль был направлен вверх. В обоих случаях поражение имело случайный характер, зато этот режим действия практиковался в Великую Отечественную войну. Как выяснилось, поставленная «на удар» шрапнель могла на близких дистанциях (до 300-400 м) проламывать броню боевых машин толщиной до 30 мм.

К снарядам основного назначения (в сегодняшнем понимании; в 1939 г. под ними подразумевали только гранаты) также относился «бронепрожигающий» (кумулятивный) снаряд БП-460А с взрывателем мгновенного действия В-229. Он был разработан в 1942 г. и мог использоваться всеми 122-мм гаубицами, на что однозначно указывает его индекс (46 соответствует 122-мм гаубицам, 0 – всем орудиям в этой категории, боеприпасы для 122-мм гаубицы обр. 1910/30 гг. маркируются конечной цифрой «2», а только для М-30 – конечной цифрой «3»). При попадании снаряда в цель детонация разрывного заряда из взрывчатого вещества с выемкой конической формы приводила к формированию из газообразных продуктов взрыва и части материала металлической облицовки выемки высокоскоростной (до 10-12 км/с в головной части, около 2 км/с – в хвостовой) и высокотемпературной струи (газы – до 3500°С, металл – до 600°С), обладающей значительной пробивной способностью.

Кроме того, снаряд БП-460А отличался эффективным осколочным действием, а образующаяся при его разрыве сильная ударная волна могла затекать через открытые люки, амбразуры или иные отверстия с большой площадью внутрь боевой машины или фортификационного сооружения, нанося дополнительное баротравматическое поражение экипажу или гарнизону. Однако 122-мм гаубица обр. 1910/30 гг. далеко не лучшим образом смотрелась в качестве противотанкового орудия из-за малого сектора горизонтальной наводки и слабой устойчивости при ведении огня на малых углах возвышения на наиболее мощных зарядах. Несмотря на отсутствующую зависимость бронепробиваемости от дистанции стрельбы, невысокая начальная скорость самого кумулятивного снаряда (из-за проблем с чувствительностью взрывателя) вместе с отмеченными выше особенностями орудия позволяла действенно использовать этот боеприпас только на дистанциях прямого выстрела (200-300 м) и на определенных ракурсах цели (например, когда она идет прямо на орудие). В этих условиях не требовалось учитывать упреждение и кривизну траектории боеприпаса. Простое перекрестие в фокальной плоскости панорамы ничем не могло облегчить наводчику процесс точного прицеливания по движущейся цели.

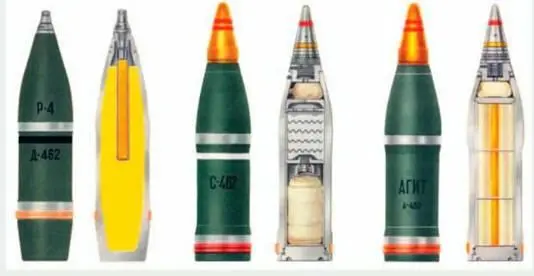

Выстрел с дымовым гаубичным стальным снарядом Д-462, выстрел с осветительным снарядом С-462 и выстрел с агитационным снарядом А-462.

Снаряды специального назначения для 122-мм гаубицы обр. 1910/30 гг. были достаточно разнообразны по типам и включали в себя агитационные, дымовые и осветительные боеприпасы. Однако еще в 1939 г. в руководстве службы из них указывался только один стальной дымовой снаряд Д-462 с привинтной головкой и взрывателем типа КТМ-2, который должен был устанавливаться обязательно на мгновенное действие (колпачок снят). При ударе о преграду небольшой разрывной заряд из прессованных шашек ТНТ раскрывал корпус снаряда в его головной части и распылял в окружающую среду 3580 г дымового состава (белый фосфор). Сгорая в атмосферном кислороде, фосфор давал плотное низкое непрозрачное облако белого дыма высотой 10-15 м и шириной 6-8 м. В зависимости от силы и направления ветра оно держалось 5-10 мин, а затем рассеивалось. Эффективность поражения живой силы противника осколками корпуса и горящим дымовым составом, а также зажигательное действие снаряда Д-462 были низкими. Расход дымовых 122-мм снарядов для постановки на фронте шириной около 500 м дымовой завесы, удерживающейся в течение 5 мин, составлял, в зависимости от направления и силы ветра, от 15 до 100 шт.

Позже на вооружение приняли цельнокорпусный вариант Д-462 и дымовой снаряд сталистого чугуна Д-462А. Применительно к 122-мм гаубице обр. 1910/30 гг. снаряды Д-462 и Д-462А ничем в эксплуатационном плане не отличались, но для других орудий это было не так: из более мощной гаубицы М-30 нельзя было стрелять снарядом Д-462А на полном заряде вследствие повышенной хрупкости его корпуса. В ходе Великой Отечественной войны дымовые боеприпасы для 122-мм гаубиц снаряжали также взрывателями типа КТ-2.

Агитационные и осветительные снаряды появились в боекомплекте 122-мм гаубиц уже после 1939 г. В полном руководстве службы 122-мм гаубицы обр. 1910/30 гг. подробно объясняется введенный индекс АУ применительно к орудиям, передкам, деталям и принадлежностям, а также к боеприпасам. В номенклатурном перечне позиции «А» и «С», соответствующие агитационным и осветительным снарядам, вообще не указаны. Однако приведены литеры типов боеприпасов, которые со 122-мм гаубицей обр. 1910/30 гг. никогда не использовались, например, «Г» (бетонобойные снаряды), «3» (зажигательные снаряды) или «Щ» (картечи).

Первым, судя по упоминанию в справочнике командира батареи дивизионной артиллерии издания 1942 г., появился парашютный осветительный снаряд С-462. Он срабатывал на высоте около 500 м и давал силу света в 400 000 кандел в течение 45 с.

В таблицах стрельбы для 122-мм гаубицы М-30 издания 1944 г. упомянут и агитационный снаряд А-462, которым комплектовался, в том числе, и выстрел ВА-462 для 122-мм гаубицы обр. 1910/30 гг. По своему устройству оба этих снаряда были похожи: под действием небольшого вышибного заряда, срабатывающего от дистанционной трубки типа Т-6, из их корпуса сзади выбрасывался либо факел с парашютом, либо агитационный материал,например листовки. Разница заключалась в том, что факел с парашютом в осветительный снаряд укладывались на боеприпасном заводе, а снаряжение листовками агитационных снарядов производилось в частях незадолго до их применения. Соответственно, для последних имелась возможность доступа к их каморе.

Особняком в семействе 122-мм гаубичных боеприпасов стоят химические снаряды. Информация о них не приводилась в руководствах службы и таблицах стрельбы, однако они изготовлялись так, чтобы их баллистические свойства мало отличались от штатных осколочно-фугасных гранат или дымовых снарядов. С последними химические снаряды были сходны по конструкции, поскольку у них было общим назначение – высвобождение в окружающую среду дымовой рецептуры или отравляющего вещества (ОВ).
