Параллельно в Военной академии моторизации и механизации им. И.В. Сталина под руководством начальника проектно-конструкторского сектора НИО ВАММ военинженера 3-го ранга Ж.Я. Котина создали подвеску для крепления Т-37А к бомбардировщику ТБ-3, основой которой послужила доработанная ПГ-12. Проверить правильности этой идеи планировалось в ходе опытов по сбросу Т-37А на воду.

Однако проект подвески, получившей обозначение «ТВД», сначала совершенно не устроил Управление Военно-воздушных сил РККА, которое курировало весь ход работ и отвечало за практическую реализацию. Так, при рассмотрении проекта подвески танка Т-37 к ТБ-3, представленного ВАММ РККА в январе 1936 г., оказалось, что «вся разработка заключается только в некоторой переработке скобы на самом танке уже существующей подвески.

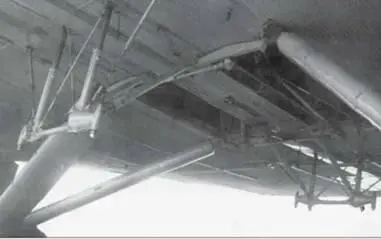

Элементы подвески ТВД-2 под самолетом ТБ-3.

Лебедка для подъема танка.

Подъем танка Т-37А ранних выпусков лебедкой.

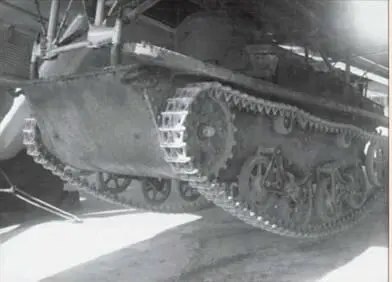

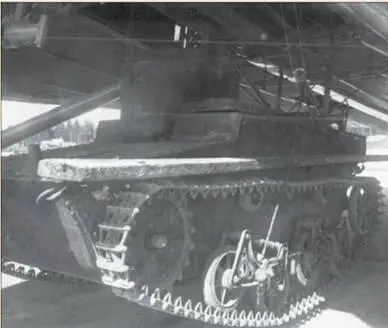

Танк Т-37А на подвеске ТВД-2.

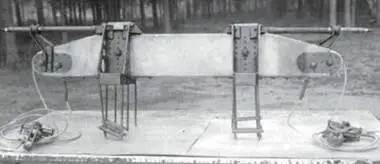

Замок подвески ТВД-2.

При этом скоба эта сделана даже не для нового выпуска Т-37 с пробковыми поплавками, а для старого». Между тем, изначально оговаривалось более кардинальное улучшение всей конструкции подвески ПГ-12, учитывая необходимость решения задачи не только транспортировки танка, но и его сброса.

После доработки проекта началось его воплощение «в металле». Ж.Я. Котин в пояснительной записке к проекту ТВД (ТВД-2) отмечал: «Предлагаемый проект моста ТВД для подвески Т-37 и Т-38 к самолету ТБ-3 предназначен для транспортировки данных типов машин по воздуху в целях воздушно-десантной операции.

(…) После проведения ряда экспериментальных работ по сбрасыванию танка Т-37 на воду, будет возможно осуществить сбрасывание танка вместе с командой, для чего потребуются предварительные экспериментальные работы.

Перевозка танков Т-37 и Т-38 при помощи ТБ-3 осуществляется специальным подвесным мостом, к которому транспортируемые объекты закрепляются в одной точке.

Наличие одной точки подвески делает отличным данный тип моста- подвески от существующих типов и обеспечивает более надежную работу самолета ТБ-3 при необходимости освободиться от подвесного груза.

При проведении десантной операции по сбрасыванию Т-37 на специальный, заранее выбранный водный бассейн, потребуется снижение самолета ТБ-3 в пределах от 3 до 6 метров. При этом будет проведена соответствующая герметизация Т-37 и должное крепление башни и поплавков.

Управление сбрасыванием танка Т-37 осуществляется из кабины самолета».

Как отмечалось в пояснительной записке к проекту ТВД, конструктивно подвеска состояла из моста, передней и задней опоры, траверзы и механизма сбрасывания. Мост включал трубчато-стержневые фермы и четыре балки, подвешенные непосредственно к штатным бомбодержателям ТБ-3. Т-37А фиксировался к мосту в одной точке, причем точка подвески была смещена относительно центра тяжести танка и располагалась сзади башни. Нагрузка в точке подвески составляля около 4500 кг.

Передняя и задняя опоры подвески были трубчатые, сварные, имевшие четыре шаровые опоры. Допускалась их регулировка по высоте. Опоры также крепились к бомбодержателям самолета.

Траверза – плоская, из листовой стали, была шарнирно связана с танком и непосредственно прикреплена к сбрасывателю подвески (отцепному механизму). При сбрасывании Т-37А на воду она оставалась на танке.

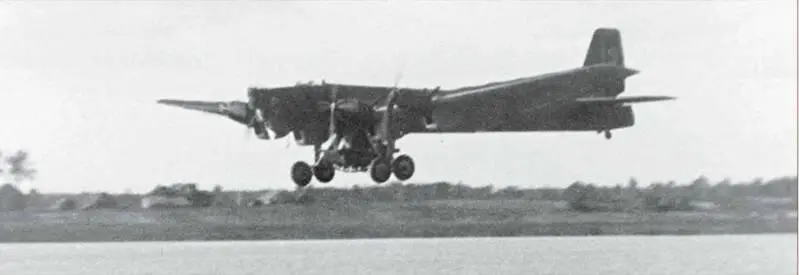

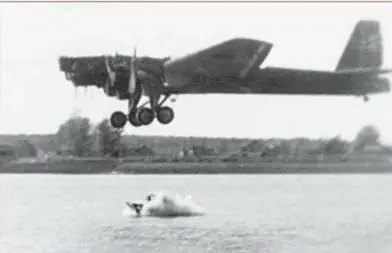

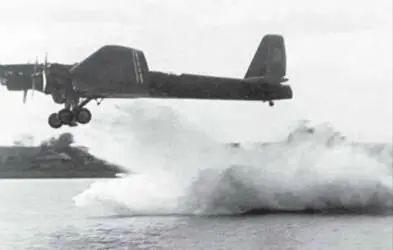

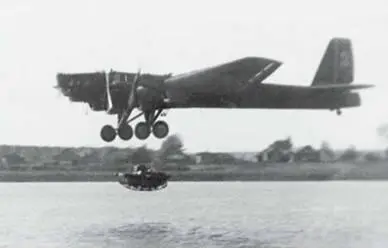

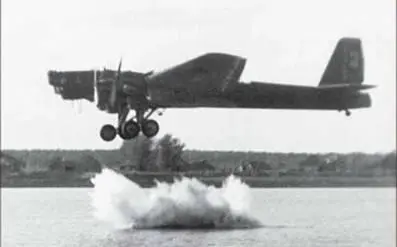

ТБ-3-4АМ-34Р в момент сброса Т-37А.

Основной конструкционный материал элементов подвески – углеродистая сталь.

Особо подчеркивалось, что при реализации проекта данной подвески исключалась серьезная переделка как самолета-носителя, так и танка Т-37А.

В начале августа 1936 г. начальник и комиссар ВАММ РККА бригинженер М.А. Лебедев направил начальнику Автобронетанкового управления РККА комдиву Г.Г. Бокису письмо за №01536 следующего содержания:

«Академией Механизации и Моторизации РККА имени тов. Сталина спроектирован мост-подвеска для транспортировки танка Т-37 на самолете ТБ-3.

Конструкция подвески допускает автоматическое сбрасывание танка.

Реализацию данного проекта приняло на себя Управление Военно- Воздушных Сил и в данный момент на заводе подъемных сооружений 3* 3 2 Имеется в виду Московский завод подъемных сооружений «Подъемник» (ныне – Московский завод автоматических линий и специальных станков). изготовляется опытный образец моста-подвески.

Примерно в первых числах сентября работы по приспособлению самолета ТБ-3 будут закончены.

После этого потребуется проведение испытаний, которые Академия предполагает произвести в районе СОЛНЕЧНО-ГОРСКОГО лагеря.

Основным моментом испытаний будет сбрасывание танка Т-37 в воду с высоты от 3 до 10 метров.

В зависимости от исхода этих испытаний можно будет принять дальнейшее решение о возможности применения подобного способа транспортировки и сбрасывания.

Академия просит дать разрешение на производство подобных опытов и на выделение в распоряжение Академии одной машины Т-37.

Кроме того потребуется ассигнование в размере 6.300 руб. для проведения этого опыта и для герметизации танка Т-37».

Учитывая актуальность поставленной задачи, разрешение не заставило себя ждать. Врид начальника АБТУ комдив М.М. Ольшанский одобрил проведение испытаний по сбросу легкого танка в воду с самолета ТБ-3 и обязал 5-й отдел АБТУ выделить легкий танк Т-37А. Одновременно предлагалось рассмотреть возможность размещения на ТВД-2 и легкого плавающего танка Т-38.

В октябре 1936 г. Научно-испытательный институт ВВС РККА провел испытания подвески ТВД-2 в районе Медвежьих озер. При этом был задействован бомбардировщик ТБ-3-4АМ-34Р. Целью испытаний являлась проверка прочности и надежности конструкции подвески ТВД-2 при транспортировке и сбрасывании танка Т-37А на воду на низких высотах. Большое внимание уделялось работе замка подвески с подвешенным танком в воздухе и на посадке, а также вопросам управления механизмами сбрасывания в различных условиях. Следовало изучить влияние подвешенного на подвеске ТВД-2 танка Т-37А на управляемость и устойчивость самолета ТБ-3-4АМ-34Р в воздухе.
