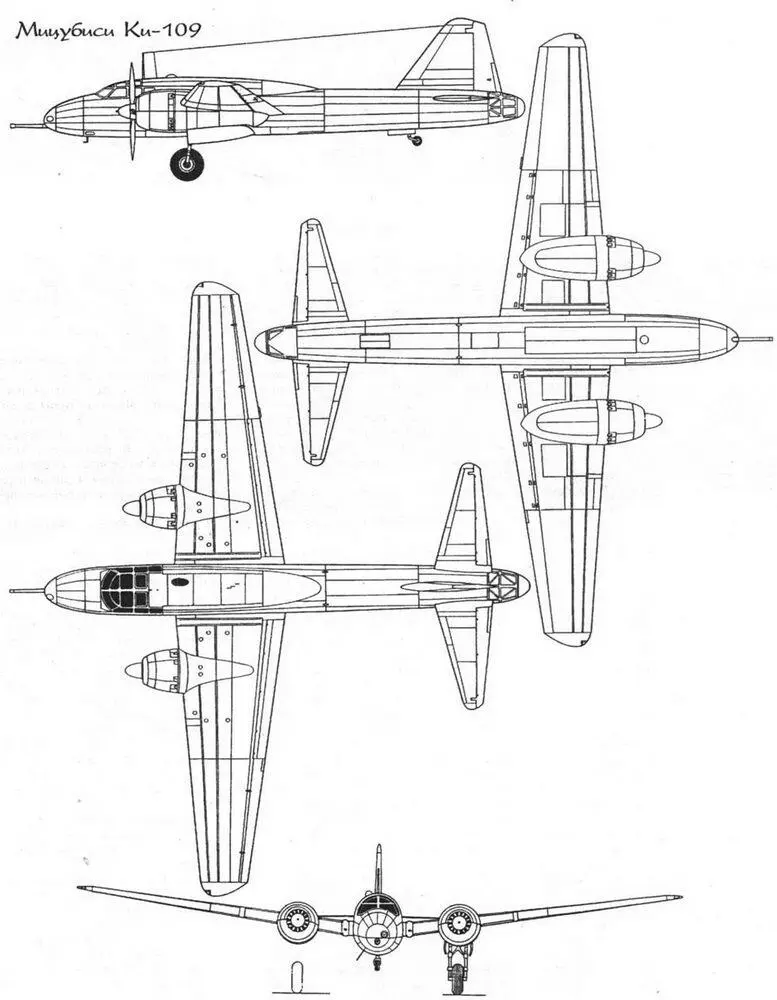

Начиная с третьего Ки-109, башни были сняты, а бомбоотсек – заделан. Боезапас пушки состоял из 15 снарядов. Орудие вручную перезаряжал второй пилот. Оборонительное вооружение состояло из 12,7-мм пулемета "тип 1" в хвостовой установке. В целом планер и силовая установка были аналогичны бомбардировщику Ки-67. Несмотря на недостаточные высотные характеристики, Ки-109 были приняты на вооружение 107-го сентай, но ко времени поступления достаточного числа таких истребителей В-29 уже перешли к ночным налетам с небольших высот и Ки-109 остался не у дел.

Тип: четырехместный тяжелый перехватчик.

Двигатели: два "армейский тип 4" – 18-цилиндровые, воздушного охлаждения, взлетной мощностью 1900 л.с. и 1610 л.с. на высоте 6100 м.

Вооружение: одна 75-мм пушка "тип 88 м" в носовой установке и один 12,7-мм пулемет "тип Г" в хвостовой установке.

Максимальная скорость: 550 км/ч на высоте 6000 м.

Дальность полета: 2200 км.

Вес: пустого – 7424 кг, взлетный – 10800 кг.

Размеры: размах крыла – 22,5 м; длина – 17,95 м; высота -5,8 м; площадь крыла – 65,85 м 2 .

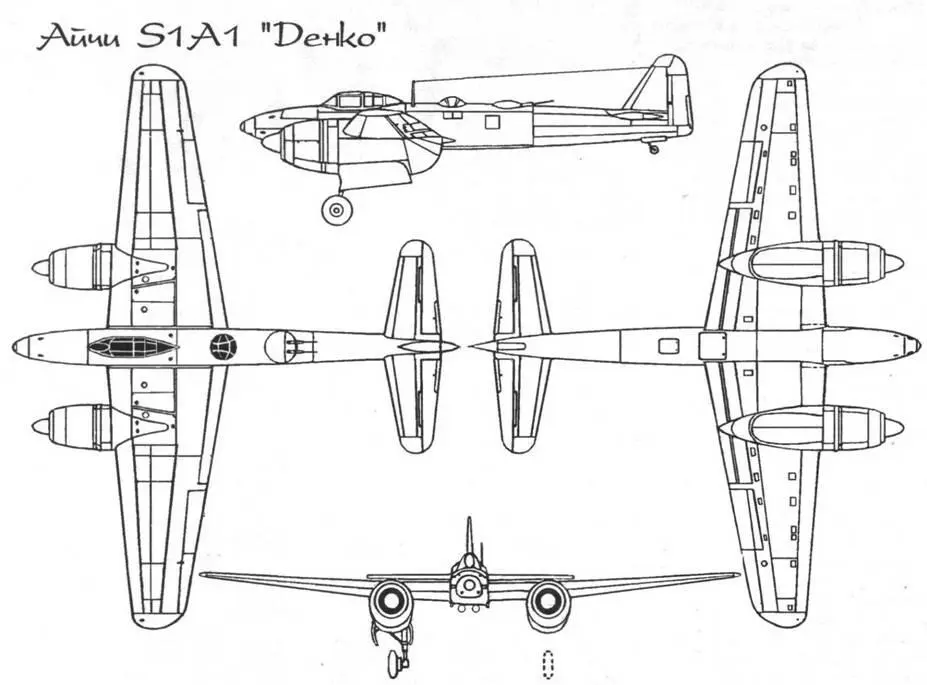

Айчи S1А "Денко"

Создание ночных истребителей считалось в Японии ненужным вплоть до начала ночных налетов В-29, базировавшихся на Марианских островах. К концу войны имелся в небольшом числе только ночной истребитель Накадзима J1N1-S "Гекко", оснащенный радаром. Его планировалось заменить на Айчи S1А1.

В конце 1943 г японский флот выдал первые спецификации к ночному истребителю. Они задавали максимальную скорость 675 км/ч на высоте 9000 м, продолжительность полета в пять часов, время подъема на высоту 6000 м – 8 минут. Вооружение должно было включать как минимум две 30- мм пушки.

Самолет должен был оснащаться радиолокатором. По этому заданию Айчи и спроектировала "морской экспериментальный ночной истребитель 18-Си" – "Денко". Самолет должен был иметь зависающие элероны и воздушные тормоза, чтобы исключить проскакивание мимо атакуемого бомбардировщика. Локатор устанавливался в носу, вооружение должно было состоять из двух 30-мм пушек "тип 5" и двух 20- мм пушек "тип 99 модель 2", размещаемых под носовой секцией фюзеляжа, а также двух 20-мм пушек "тип 99 модель 2" дистанционно-управляемой верхней башне. Экипаж из двух человек размещался в отдельных кабинах – пилот перед крылом, а оператор – за крылом.

Главной проблемой для конструкторов Айчи было то, что столь высокие характеристики требовалось достигнуть при использовании двигателей Накадзима "Хомаре", которые имели недостаточную высотность. Максимальная скорость при двух 2000-сильных двигателях Накадзима NK9K-S "Хомаре"- 22 первоначально оценивалась в 620 км/ ч, но позже эта цифра упала до 580 км/ ч по мере роста взлетного веса. При использовании двигателей Накадзима NK9K-L "Хомаре"-24 с турбонагнетателями скорость серийных самолетов должна была достигнуть 670 км/ч.

Однако до окончания войны ни один самолет этого типа так и не поднялся в воздух. Первый опытный образец был готов только на 70%, когда он был разрушен во время налета американских бомбардировщиков, а второй самолет эта судьба постигла при готовности 90%.

Тип: двухместный ночной истребитель

Двигатели: два Накадзима NK9K- S "Хомаре"-22 – 18-цилиндровые, воздушного охлаждения, взлетной мощностью 2000 л.с., 1885 л.с. на высоте 1750 м и 1620 л.с. на высоте 6400 м.

Вооружение: две 30-мм пушки "тип 5" и две 20-мм пушки "тип 99 модель 2" и две 20-мм пушки "тип 99 модель 2" в верхней башне.

Максимальная скорость: 580 км/ч на высоте 8000 м.

Крейсерская скорость: 440 км/ч на высоте 4000 м.

Время подъема на высоту: 9000 м – 14 мин 45 сек. Потолок: 12000 м.

Дальность полета: нормальная – 1670 км, максимальная – 2500 км.

Вес: пустого – 7320 кг, взлетный – 10180 кг, максимальный – 11510 кг.

Размеры: размах крыла – 17,5 м; длина – 15,1 м; высота – 4,61 м; площадь крыла – 47 м 2

60-летию ОКБ им. А.И.Микояна посвящается

Евгений АРСЕНЬЕВ

Продолжение. Начало в "АиК" № 4,7-12 у 2000, 1-4,10-11*2001

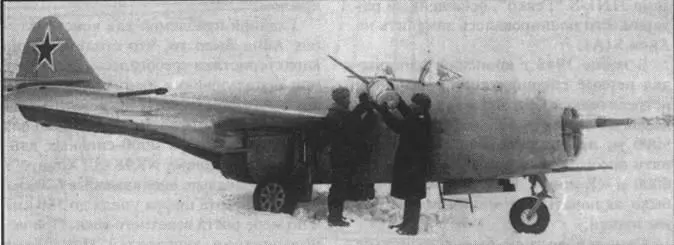

Заправка бензином бака пускового мотора на опытном истребителе МиГ-9 №02 (Ф-2) перед началом полетов

Участники бригады по проведению государственных испытаний истребите. МиГ-9 (слева на право) Ю.А.Антипов, А.С.Розанов, П.С.Оноприенко и А.Г.Прошаков.

В соответствии с Постановлением Совета Министров от 5 июня 1946 г. истребитель И-300, получивший в дальнейшем наименование МиГ-9, должен был быть предъявлен на государственные испытания 1 сентября 1946 г. Однако участие опытных экземпляров истребителя в подготовке летчиков ГК НИИ ВВС и 50 УТАП к ноябрьскому воздушному параду отодвинуло этот срок на конец года. Полеты летчиков на машине Ф-2 по программе подготовки к параду продолжались до 25 октября, однако, еще до 12 ноября 1946 г. самолет находился в распоряжении ВВС в качестве основного для обеспечения тренировки летного состава. После гибели первого опытного экземпляра И-300, на машине Ф-3 была завершена в большей части вся программа заводских летных испытаний, и в первых числах октября ее подготовили к передаче на госиспытания, но из-за участия в тренировках к параду в качестве резервного намеченная передача не состоялась.

Третий опытный экземпляр истребителя МиГ-9 (Ф-3) 24 ноября привезли в ГК НИИ ВВС и 7 декабря 1946 г. он был официально предъявлен на госиспытания. На втором экземпляре после завершения тренировки летчиков к так и несостоявшемуся ноябрьскому воздушному параду, устранения выявленных при этом дефектов и замены выработавших свой ресурс двигателей РД-20 во второй половине ноября и первой половине декабря были проведены дополнительные заводские испытания, по завершении которых машину 13 декабря перегнали в ГК НИИ ВВС и 17 декабря предъявили на госиспытания.

Ответственными за проведение государственных испытаний истребителя МиГ-9 были назначены ведущий инженер А.С.Розанов, ведущие летчики-испытатели П.М.Стефановский, А.Г.Кочетков, Ю.А.Антипов, Д.Г.Пикуленко и Л.М.Кувшинов. В качестве летчиков облета в испытаниях принимали участие А.Г.Прошаков, В.П.Хомяков, В.Г.Иванов и А.Г.Терентьев. Однако ввиду того, что ни один из двух опытных экземпляров не был подготовлен полностью, испытания проводили по частям на четырех самолетах, включая два серийных, с модернизацией и доводкой их в процессе испытаний:
