За счет введения усиленных панелей центроплана крыла и применения усиленного шасси удалось довести нормальный взлетный вес самолета до 54 т, а максимальный до 61 т. Это позволило за счет неполной заправки топливом поднимать груз в 20 т.
Важнейшим новшеством стала турбогенераторная бортовая установка ТГ-16, предназначенная для питания электрических стартеров при запуске двигателей АИ-20 в наземных условиях и для питания бортовой электросети самолета постоянным током. Для установки ТГ-16 задняя часть левого обтекателя шасси подверглась значительной доработке. Воздух для турбогенераторной установки поступал в обтекатель шасси через входной лючок, открываемый с помощью электромеханизма, а продукты сгорания выбрасывались в атмосферу через эжекторно-выхлопное устройство в хвостовой части гондолы. Для доступа к ТГ-16 в обтекателе был сделан люк, в конструкцию самолета ввели дополнительную линию обогрева турбогенератора. Для тушения пожара в отсеке ТГ-16 было доработано и противопожарное оборудование Ан-12Б.
В связи с установкой ТГ-16 в левом обтекателе шасси, были сняты задние балочные держатели для бомб ФОТАБ, которые теперь подвешивались только на передние внешние замки. Таким образом, вместо четырех бомб, подвешиваемых на Ан-12 и Ан-12А, на "бэшки" предусматривалась подвеска только двух бомб.
Учитывая опыт эксплуатации Ан- 12 и Ан-12А, был внедрен ряд изменений и в электрооборудование самолета, обеспечивающих более высокую надежность работы отдельных систем, увеличивающих возможности работы электрооборудования самолета в целом, а также внедрили ряд новых блоков и систем, которые были освоены в то время промышленностью.
Вместо лебедок БЛ-52 на Ан-12Б применили систему электрифицированных лебедок ГЛ-1500 на специальных рамах, крепящихся к полу грузовой кабины и обеспечивающих погрузку в самолет несамоходной колесной техники весом до 8 т. При погрузке они могли устанавливаться как по оси симметрии самолета, так и по обе стороны от нее в зависимости от схемы погрузки и типа загружаемой техники. В отличие от лебедок БЛ-52, у которых коробка управления, усилители и электрокоммутационная аппаратура были размещены на специальной тележке, все агрегаты, входящие в комплект новых ГЛ-1500, устанавливались непосредственно на самолете. При выходе из строя электросистемы лебедок и при отсутствии источников электроэнергии погрузка и выгрузка техники могла производиться вручную с помощью аварийного ручного привода. В связи с увеличением тяговых усилий ГЛ-1500 комплектовались усиленными тросами, погрузочными и оттяжными блоками, а также специальными переходниками. Кроме того, для загрузки техники в самолет мог использоваться и любой тягач. Один конец длинного троса с системой блоков цеплялся к загружаемом© изделию, а другой выходил через дверь и цеплялся к тягачу.
Для воздушного десантирования самолет комплектовался транспортером ТГ-12 или ТГ-12М. Вместо грузов на голову противника с помощью ТГ-12 могли сбрасываться авиационные парашютные тары, каждая из которых содержала 70 кг агитлитературы.
В комплект погрузочного оборудования, как и на других модификациях машины, кроме лебедок входили подъемные рамы, грузовые распределители, различные трапы, швартовочные сетки и тросы, веревочные настилы на пол и упорные колодки.
В кабине Ан-12Б произвели перекомпоновку оборудования с целью выделения группы контрольных и командных приборов, работа с которыми входила в обязанности борттехника, создав, таким образом, его рабочее место. Для улучшения условий его работы на поворотном кресле смонтировали жесткую подножку, которая позволяла борттехнику, не покидая своего места, заниматься командными приборами, расположенными на потолке кабины. Изменили приборные панели и пульты летчиков, а также приборную доску штурмана и систему питания анероидно-мембранных приборов.
"Бэшка" комплектовалась и более совершенным навигационным и радиооборудованием.
С 1965 года многие Ан-12 модификаций А и Б были дооборудованы аппаратурой, предназначенной для самолетовождения самолетов в плотных боевых порядках. Выпуск Ан-12Б продолжался до 1967 года.

Выполнение работ по силовой установке Ан-12БП авиации Северного флота. Межремонтный ресурс двигателей АИ-20 удалось довести до впечатляющей цифры в 8000 часов.

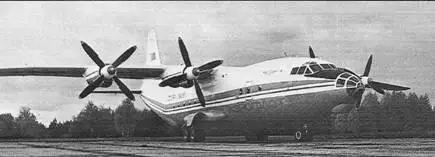

Гражданский Ан- 12БП «варианта МГА» в новой цветовой схеме «Аэрофлота»

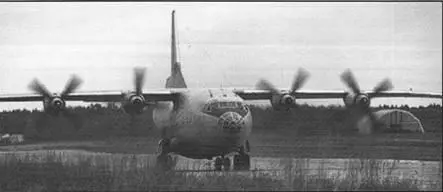

В пору расцвета Ан-12 можно было встретить практически на всех советских аэродромах
Увеличив запас топлива, в ОКБ O.K. Антонова принялись искать пути увеличения полезной нагрузки и улучшения взлетно-посадочных характеристик. В 1963 году на базе Ан-12Б разработали проект Ан-12Б- 30 с новыми мощными двигателями АИ-20ДК. С ними грузоподъемность должна была достичь 30 т при дальности полета с таким грузом 1500 км. В 1965 году для перевозки одного танка Т-54, Т-55 или Т-62, масса которых достигала 37,2 т, проектировался Ан-12СН («специального назначения») с более мощными ТВД АИ-20ДК, развивавшими по 5180 э.л.с. каждый, и дополнительным разгонным ТРД РД-9 тягой 3800 кгс, расположенным в хвостовой части фюзеляжа и используемым лишь на взлете. Для уменьшения длины пробега самолет оснащался тормозным парашютом. Кроме того, самолет в целях облегчения веса не нес вооружения, бронирования, а также ряда агрегатов и оборудования. Грузовая кабина была увеличена до ширины 3,45 м, а ее пол значительно усилен. Проект реализован не был.
Ранее, в 1962 году началось проектирование Ан-12У с системой управления пограничным слоем крыла и оперения путем выдува сжатого воздуха на закрылки, стабилизатор и рули. Построен самолет не был. Такая же судьба постигла и проект Ан-1 2РУ (развитие темы Ан-8РУ), которым предусматривалось для уменьшения длины разбега по обоим бортам фюзеляжа за крылом подвешивать два мощных стартовых твердотопливных ускорителя ПРД-63. После окончания работы они отстреливались назад и в стороны.
На воронежском заводе в 1965 году планировалось начать постройку самолета Ан-12Д, который разрабатывался согласно постановлению СМ СССР от 23 мая 1964 года. Самолет отличался новыми ТВД АИ-20ДК (4x5180 э.л.с) и большим диаметром фюзеляжа, что позволяло увеличить размеры грузовой кабины. Она выполнялась герметизированной и имела габариты 13,9x3,45x2,5 метров. Самолет должен был перевозить 100 десантников или, при максимальной взлетной массе 83000 кг, 20 тонн груза на дальность до 1 800 км. На бумаге остался и Ан-12Д УПС с системой управления погранслоем, а также Ан-12ДК с двигателями АИ- 30 (4x5500 э.л.с.).
