Техника и вооружение 2010 02

Живучесть активных мишеней обеспечивалась разнесением дорогостоящей AM и дешевого АП. Для этого фургон с аппаратурой укрывали в специальных железобетонных бункерах, либо за обваловкой или в глубоких капонирах. СВЧ-энергия к АП поступала по жесткому волноводу. Поскольку в фургоне АП все же присутствовал ограниченный набор аппаратуры, для повышения ее живучести антенную систему разместили на мачте – в боевом положении зеркало возвышалось над землей на 8,5 м. Статистически это позволяло мишени выдержать несколько десятков пусков ПРЛР с инертной БЧ.

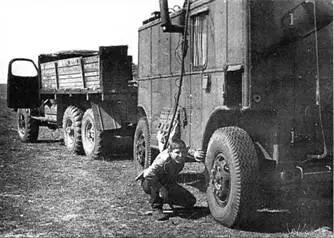

РЛС-мишень СПБ-7 перед буксировкой на боевую позицию. Полигон «Теректа», 1984 г.

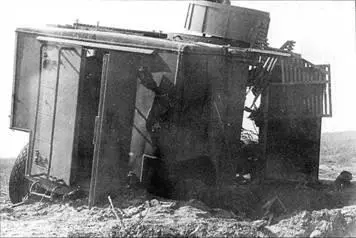

РЛС-мишень СПБ-7 после прямого попадания одной из первых экспериментальных ракет Х-31 П. 1984 г.

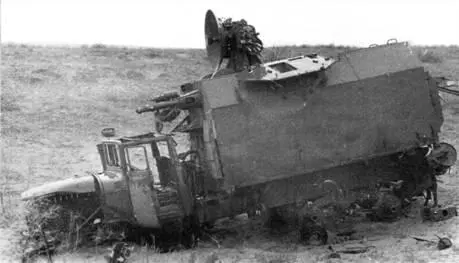

РЛМ на основе комплекса РПК-1А «Ваза». Прямое попадание на испытаниях ракеты Х-27. 1983 г.

На РЛМ были предусмотрены следующие режимы сканирования: имитация РЛС кругового обзора воздушного пространства с частотой вращения колонки антенно-мачтового устройства (АМУ) 20 об./мин; имитация РЛС наведения ЗУР с возвратно-поступательным движением АМУ в заданном азимутальном секторе, а также излучение в строго фиксированном направлении с неподвижной антенны. При необходимости можно было изменить характеристики диаграммы направленности. В режиме «широкий луч» СВЧ-энергия излучалась через миниатюрный рупор, а при установке «узкого луча» – через облучатель зеркала АМУ. В небольших пределах можно было изменять и положение лепестка по углу места. Управляли режимом сканирования АМУ с пульта в АП заранее, перед боевой стрельбой, и изменить его в ходе работы было невозможно.

Передающее устройство непрерывного излучения допускало дискретную перестройку на одну из фиксированных несущих частот. Генератор СВЧ охлаждался жидкостью, остальная аппаратура – принудительной вентиляцией. Впоследствии РЛМ дооснас-тили средствами телеметрического контроля основных параметров и аппаратурой дистанционного выключения передающего устройства с дальностью действия 20 км.

Как любая опытная и малосерийная техника или образцы ранних серий, «Блесна» при ее эксплуатации вела себя подобно капризному ребенку. Обслуживал ее квалифицированный личный состав расчета. РЛМ использовали не только на суше, но и в составе морских мишеней – для имитации корабельных средств ПВО. По некоторым данным, всего было построено около полусотни комплектов этих РЛМ. По мере естественной «убыли» в результате боевых повреждений возобновлять производство «Блесны» оказалось невыгодно. Тем более что в ходе ее работы выявился ряд конструктивных недостатков аппаратуры. К тому же морально устарела элементная база РЛМ, да и зарубежные «оригиналы» вышли на качественно новый уровень.

К началу 1980-х гг. на полигон «Теректа» начали поступать первые образцы РЛМ нового поколения. До настоящего времени с их помощью удается моделировать реальную работу РЛС практически любого зарубежного мобильного ЗРК. Более того, даже незначительного количества РЛМ достаточно для воссоздания радиолокационной обстановки целого подразделения войсковой ПВО. Концепция построения новых РЛС-ми-шеней – минимальная стоимость АП при максимальной защите основной аппаратуры. РЛМ дополнили штатными мобильными и стационарными выносными командными пунктами (ВКП) для дистанционного контроля всех параметров в реальном масштабе времени. С них управляют «по полной программе» тремя комплектами однотипных РЛМ на дальностях до 30 км.

Мобильная РЛМ 1РЛ-35М1М, заменившая «Блесну», выполнена на шасси армейского автомобиля повышенной проходимости Урал-375Е и функционирует в диапазонах «литер А и А'» на четырех фиксированных несущих частотах. Она имитирует РЛС наве-дения ЗРК типа Improved Hawk и Nike Hercules. Помимо основной передающей аппаратуры с собственной антенной системой, в комплекте РЛМ – четыре выносных излучателя-ловушки К-92. Разнесенные на расстояние до 30 м, они могут выполнять функции отводов ракеты «на себя» или работать в режиме «мерцание».

Серийная РЛМ 5-ОП-517 «Кукушка» диапазона «литер В» разработана в 1980 г. на ЛЭМЗ под руководством заслуженного ветерана ОАО «КБ «Лианозовские радары» А.Ф. Сидорова при участии главных конструкторов подсистем А.И. Кизерова, Г.Л. Ле-манина, П.А. Лепехина, А.П. Суслова, С.К. Чужбинова, Н.Е. Шашинаи В.Е. Рагинского. Она имитирует РЛС обнаружения ЗРК типа Nike Hercules. АП, смонтированный на вращающемся лафете 130-мм зенитного орудия, работает в режиме широкого и узкого лучей. Помимо него, в комплект входят AM, ВКП с собственным агрегатом питания мощностью 10 кВт и отдельно – электростанция с дизель-генератором мощностью 75 кВт. Аппаратура выполнена в кузовах-фургонах на прицепах 8-тонной грузоподъемности. Всего построено шесть станций, между тем на полигон первая из них поступила на испытания в 1985 г.

Антенный пост специализированной РЛС-мишени 5-ОП-527. Полигон «Тургай» НИИ ВВС им. В.П. Чкалова, конец 1980-х гг.

Антенный пост РЛС-мишени 5-ОП-517. Полигон «Теректа» НИИ ВВС, середина 1980-х гг.

Антенный пост РЛС-мишени 5-ОП-537, восстановленный после первого попадания в 1985 г.

Отвод – ловушка самонаводящихся ракет.

Опытная двухканапьная РЛМ 5-ОП-527 «Кукушка» успешно «играет роль» РЛС ЗРК типа Patriot, функционируя в диапазоне волн «литер В'». В ее составе – два АП на стандартном шасси прицепа грузоподъемностью 4 т, AM, две основные электростанции с дизель-генераторами мощностью по 100 кВт, а также ВКП. Имеются два рупора-отвода. Уровень оснащения ВКП позволяет дистанционно включать и задавать режимы работы всему комплекту агрегатов – от электростанции до электроники.

Опытная одноканальная РЛМ 5-ОП-537 «Кукушка», разработанная в Нижегородском НИИ радиотехники (главный конструктор М.В. Грачев), работает в диапазоне волн «литер С», в котором функционируют РЛС обнаружения ЗРК типа Improved Hawk, Nike Hercules и корабельные радары НАТО. В ее комплекте – два АП на стандартной 4-тонной повозке с редуктором вращения зеркала, AM и технологический пост, выполненные в 15-метровых кузовах-фургонах на шасси седельного типа МАЗ-938Б. В составе электростанции – основной и резервный дизель-генераторы мощностью по 30 кВт. ВКП – стационарный.
