Станция построена в единственном экземпляре. На испытания на полигон она поступила в 1984 г., буквально шокировав военных «мишенщиков» солидными габаритами фургонов и особенно генератора СВЧ. Для замены последнего аппаратный прицеп (подобный тоннелю метрополитена) можно было дооборудовать кран-балкой с 1000-кг лебедкой, чтобы поставить на рельсы, проложенные в фургоне, вагонетку с 800-кг радиолампой. На снабжение ВВС «Кукушку» приняли в 1986 г.

Невозможно не упомянуть и об изделии ЗЗЯ6 «Газетчик» разработки ВНИИРТ. В 1984 г. на позицию РЛМ доставили на испытания длинный 12-м унифицированный кузов с ажурной антенной системой из пяти плоских отражателей с симметричными вибраторами в центре каждого. Она была установлена на четырех тонких ножках и дополнительно закреплена расчалками к анкерам, заколоченным в грунт. Когда разработчики вскрыли аппаратную, взорам полигонных «мишенщиков» открылся длиннющий пустой фургон с компактной стойкой аппаратуры у двери. Таким был «Журналист», разработанный в Нижегородском НИИ радиотехники под руководством главного конструктора М.В. Грачева при участии В.Р. Бичева, А.А. Борисова, ОН. Дементьева, Е.П. Карякина, В.А. Федорова и В.А. Ширяева.

Это много позже во ВНИИРТ станцию дополнили всевозможными ловушками и средствами радиомаскировки, назвав ее «Газет-чиком-Е», а на полигоне отрабатывали радиотехническую часть. «Журналист» не был РЛМ и предназначался для защиты боевых наземных РЛС от УР с ПРГСН, сигнализируя экипажу или принудительно отключая излучение охраняемого радара в случае вторжения в контролируемое воздушное пространство любого воздушного объекта с параметрами движения противорадиолокационной ракеты (в том числе и перспективной, даже с просто фантастической траекторией).

Наиболее крупной с 1960-х гг. считалась ближняя площадка РЛМ на полигоне «Тургай», но с 1970-х гг. пальма первенства постепенно перешла к их коллегам с полигона «Теректа». Именно там обкатывали и все новые специализированные РЛМ. За время существования столь специфичного для Советской Армии подразделения активными РЛС-мишенями там командовали капитан В.Н. Ершов, капитан В.И. Бабушкин, капитан В.И. Шкарин, капитан В.А. Дроздов, старший лейтенант А. Полежаев, капитан А. Маштаков, старший лейтенант Н. Ермаков, капитан С. Ерохин,капитан С. Резниченко, старший лейтенант С. Почтоев, майор М. Мурен-цов – выпускники Тамбовского и Калининградского ВАТУ.

В знаменитом фильме «Беспокойное хозяйство» один из его главных героев, старшина Семибаб, так сформулировал требования к мишенной обстановке: она должна быть активной во всех отношениях и в максимальной степени имитировать реальную цель. Парк сегодняшних активных РЛС-ми-шеней – «активных во всех отношениях» -позволил успешно закончить программу испытаний отечественных УР с ПРГСН: Х-31П, Х-58У, Х-58Э, Р-27П, Х-27, Х-25МП и др., не имеющих мировых аналогов. «Теректинские мишени» прекрасно работали и на крупномасштабных войсковых учениях Советской Армии и Варшавского Договора с ракетами Х-22П,КСР-2 и КСР-11.

К середине 1980-х гг. на полигон поступили весьма своеобразные РЛС-мишени. Они были выполнены на основе пехотных переносных станций наблюдения и разведки ПСНР и ПСНР-2. Вернее, это были серийные малогабаритные радары, а РЛС-ми-шень требовалось создать именно из них. В штатном режиме каждый ПСНР переносили три солдата, для чего модули станции оснащались заплечными ремнями. Один из них нес приемопередающий моноблок, в корпусе которого была смонтирована и зеркальная антенная система. Это был самый легкий модуль, и, чтобы «служба не казалась медом», он также должен был тащить складную треногу и соединительные кабели. Второй боец переносил моноблок индикации и преобразователей питающих напряжений, третий – щелочной 12-вольтовый аккумулятор.

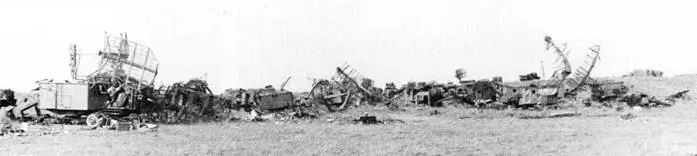

«Типовой пейзаж» позиции РЛС-мишеней – неизбежный итог успешной работы противорадиолокационными ракетами. Полигон «Теректа» НИИ ВВС.

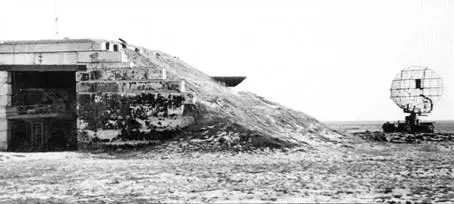

Боевая позиция РЛМ «Кукушка» (литеры С). В бункере укрыты аппаратный прицеп и электростанция. Полигон «Теректа», 1984 г.

На боевой позиции ажурная тренога превращалась в довольно крепкую подставку, на верх которой водружался антенный модуль, «между ногами» подвешивался блок индикации, а на земле на крышке приемопередатчика устанавливали аккумулятор. Последний, кстати, был также специфической конструкции: его можно было кантовать без угрозы выливания электролита. Судя по фотографиям бойцов в техописании станции, данная аппаратура была очень древней: солдаты были вооружены карабинами СКС и автоматами АК-47, гимнастерки на них были со стоячими воротниками, а шинели – без пуговиц.

Станция работала километров на 30 при условии размещения позиции на господствующей высоте. Ее элементная база была настолько непривычной для авиаторов, что воспринималась как настоящее чудо техники. Чего стоил один вибропреобразователь, который в компактном блоке делал из постоянных 12 В переменные 220 В! Тогда же впервые пришлось столкнуться с неординарным поведением «неотжесченного» магнетрона. Старики очень часто упоминали, что новый магнетрон в радиолокационном передатчике всегда необходимо «жестить», иначе… Так вот, этого «иначе» за 10 лет эксплуатации больших магнетронов ни разу не было. А здесь этот малютка МИ-6 так начал реветь ишаком, что экипаж от неожиданности был просто ошарашен.

В общем, на земле требовалось отработать в боевом режиме опытную противо-радиолокационную ракету класса «воздух-воздух» Р-27П. Это была шикарная по тактическому замыслу техническая новинка. Дело в том, что НАТО-вские истребители и бомбардировщики по сей день пользуются бортовыми РЛС. Ведь это русским удалось создать и запустить в серию лазерные радары для оснащения всех МиГ-29 и Су-27, а на Западе до сих пор по старинке рассчитывают воевать исключительно с малообученными «зулусами», вооруженными копьями с каменными наконечниками. Короче, в бою у НАТО-вца всегда включена БРЛС (их заявления о «Флирах» и прочих бортовых ИК-аналогах – сказочки).

Таким образом, на встречном курсе летчик русского истребителя без проблем определяет противника и в этом наиболее выгодном для ракет класса «воздух-воздух» положении пускает противорадиолокационную. Двигатель ракеты был достаточно хорошо отработан на штатных образцах Р-27, Р-27Т и Р-27Р, тяжелая стержневая боевая часть и радиовзрыватели ракете в этом случае не требовались, поскольку точность самонаведения позволяла использовать маломощную фугасную БЧ с контактным взрывателем. И вот после тестирований во всевозможных радиотехнических НИИ головку в составе ракеты привезли на испытания военным.
