Юрий Скороход - Отечественные противоминные корабли (1910-1990)

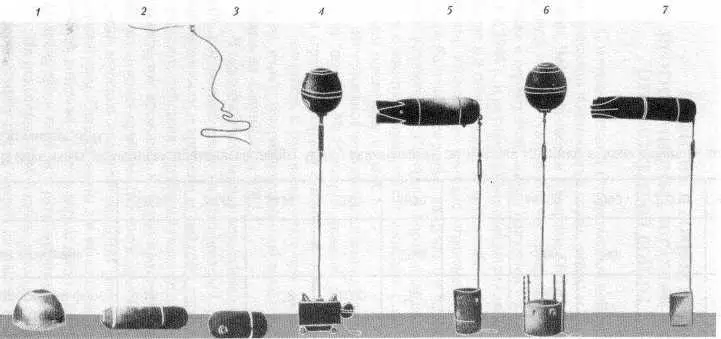

Рис. 14. Немецкие неконтактные мины второй мировой войны:

I – корабельная донная магнитная мина (масса ВВ – 825 кг); 2 лодочная донная мина с магнитным или акустическим НВ (масса ВВ – 580 кг); 3- авиационная парашютная донная мина с магнитным, акустическим или магнитно-акустическим НВ (масса НВ – 300 кг); 4 – корабельная якорная неконтактная мина со штерто-грузовым регулятором глубины установки и магнитным или акустическим НВ (масса ВВ – 350 кг); 5 – авиационная якорная неконтактная мина с гидростатическим регулятором глубины установки (масса ВВ – 290 кг); 6 лодочная якорная магнитная мина, выставляемая через минные шахты, с гидростатическим регулятором глубины установки (масса ВВ – 350 кг); 7- лодочная якорная магнитная мина, выставляемая через трубы торпедных аппаратов, с гидростатическим регулятором глубины установки (масса В В – 215 кг)

Рис. 15. Немецкие контактные мины второй мировой войны:

I – гальваноударная мина с гидростатическим регулятором глубины установки (масса ВВ – 150-220 кг); 2 – гальваноударная мина со штерто-грузовым устройством для автоматической установки на заданную глубину (масса В В – 350 кг); 3 – гальваноударная мина с антенной и штерто-грузовым устройством для автоматической установки на заданную глубину (масса ВВ – 250 кг); 4 – гальваноударная мина с антенным шлейфом и штсрто-грузовым устройством для автоматической установки на заданную глубину (масса ВВ – 250 кг); 5 – гальваноударная мина с устройством автоматическою удержания глубины при изменении уровня воды (масса ВВ – 300 кг); 6- противолодочная мина заграждения с минрепом постоянной длины и гальваноударным или электроконтактным взрывателем (масса ВВ – 30 кг); 7- корабельная гальваноударная мина с автоматической установкой на заданное углубление (масса ВВ – 40 кг); 8 – авиационная гальваноударная мина с автоматической установкой на заданное углубление (масса ВВ – 50 кг): 9 – надповерхностная мина ударно-механического действия (масса ВВ – 30 кг); 10- противолодочная мина с взрывателем нажимного действия (масса ВВ – 75 ki)

С первых дней войны началась мобилизация призывных судов и их мобпереоборудование (табл. 6). Для борьбы с ДНМ на КБФ был организован дивизион деревянных тральщиков ("Сиг" 208 т. 8 уз; "Пикша" – 180 т, 10 уз; "Поволен" – 87,4 т. 8 уз; "Касатка" – 45 г, 10 уз и "Ястреб" – 50 т. 6 уз), используемых для буксировки небольших барж, наполненных железным ломом. Для защиты от подрыва на минах ТШ с металлическими корпусами начали использовать методы размагничивания, в том числе безобмоточного. В заведомо миноопасных районах оборудовались посты противоминного наблюдения, включая плавучие, оснащенные специальными техническими средствами наблюдения. Практика показала, что в сложившихся условиях на КБФ главным звеном ПМО оказались КАТЩ (табл. 7 и 8). По опыту летне-осенней кампании 1941 г. зимой 1941 – 1942 гг. на ленинградских заводах во изменение ранее намеченных планов было построено семь трал-барж и их один специальный буксировщик (с деревянным корпусом), а также переоборудована под плавбазу ТШ бывшая самоходная грунтовозная шаланда "Амгунь" (числящаяся с июня 1941 г. канонерской лодкой), и под электромагнитные KAT1I1 переоборудованы 15 мотоботов; на 30 КАТЩс металлическими корпусами были установлены размагничивающие обмотки.

С весны 1942 г. появились станции безобмоточного размагничивания. Непрерывно совершенствовалось тральное оружие. Последовательно появились контактные тралы: ТОК-1, MШ-2, КПТ, ПСТ, ГПТ и в 1944 г. класса МТ. Магнитные ДНМ вначале уничтожались упомянутыми трал-баржами, затем БЭМТ (представляющими собой, по существу, Г1МЗ), хвостовыми тралами, а в конце войны – петлевыми (ПЭМТ-2) и соленоидными (СЭМТ-12 и СЭМТ-24). С появлением акустических и магнитно-акустических мин тральщикам для производства тралящих шумов вначале придавались малые охотники МО-IV, а затем начали устанавливаться мембранные акустические тралы.

В начале войны спорным являлся вопрос о создании специальных плавбаз для ТШ. С одной стороны, они были крайне необходимы для КАТЩ, так как качественно повышали коэффициент их оперативного использования, а с другой – легко поражались авиацией противника. В августе 1941 г. под плавбазы ТЩ на заводе № 189 было начато переоборудование двух ("Тында" и "Эвальд"), а на заводе № 194 одного транспортного судов. С 1944 г. потребность в плавбазах ТЩ настолько возросла, что временно их созданием занялся непосредственно флот. После окончания Великой Отечественной войны командиром 1-й бригады траления КВФ. флагманским минером И. И. Метко, а также комиссией ЦНИИВК ВМС под председательством В. Д. Римского-Корсакова командованию ВМФ были представлены предложения о целесообразности включения в план проектирования и постройки кораблей специальных ПБ – штабных кораблей ТЩ.

Все корабли погибли, данные о ТТХ в архивах не обнаружены
