Юрий Скороход - Отечественные противоминные корабли (1910-1990)

Корабли действовали только на Балтийском ТВД для зашиты коммуникаций и баз, уничтожения заграждений в Финском, Выборгском и Нарвском заливах. В ходе боевых действий погибло шесть кораблей: четыре – от подрыва на минах, один – от действия авиации и один – от ПЛ. Корабли широко использовались в послевоенном тралении. С начала 1960-х годов корабли начали выводиться из состава ВМФ.

Проектант и строитель английская судоверфь "Smith's Dock Со" в Милжелбро (кроме одного корабля, построенного в Осло)

Год постройки 1929

Число кораблей в серии, ед СССР получил от Великобритании 7 (Т-101-Т-107)

Водоизмещение, т:

полное в пределах 510-540

Главные размеренна, м:

длина 35,4

ширина 7,4

осадка 3,87

Главная энергетическая установка:

тип паросиловая

общая мощность, л.с около 850

Скорость хода, уз:

полная 12

экономическая 8

Дальность плавания

экономическим ходом, мили до 2300

Экипаж, чел 41

Вооружение:

артиллерийское 1x1-20-мм, 1х2-12,7-мм

противоминное тралы контактный, электромагнитный, акустический

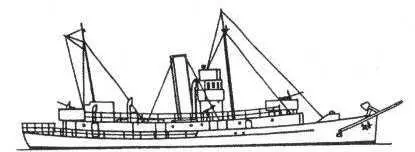

Рис. 17. Базовый тральщик типа ТАМ

Корабли переоборудованы из норвежских китобойных судов. Шесть из них построены в Великобритании в 1929 г., один – в 1931 г. в Норвегии. В 1940 г. при оккупации Норвегии китобои ушли в Великобританию, где и были переоборудованы под TU1 для английских ВМС. В 1942 г. в составе нескольких конвоев они прибыли на базу ВМФ СССР в Кольском заливе и были переданы СФ. Обладая хорошими мореходными качествами, корабли использовались для противоминного обеспечения боевых групп и конвоев на переходах морем. В ходе боевых действий Т-105 16.08.43 был выброшен штормом на берег (законсервирован на месте аварии), а Т-107 05.12.44 потоплен немецкой ПЛ. Оставшиеся пять кораблей участвовали в послевоенном тралении, а в 1948 г. были выведены из состава ВМФ и возвращены Великобритании.

Проектант и строитель английские судоверфи

Год постройки 1942

Водоизмещение, т:

полное 260

Главные размерения, м:

длина наибольшая 38,4 (по КВЛ – 36,2)

ширина по KBЛ 6,7

осадка при Dn ( 2,15

Главная энергетическая установка:

тип дизельная

мощность дизелей, л.с 2x300

Скорость хода, уз:

максимальная 10,3

экономическая 9,5

Дальность плавания, мили

(при скорости, уз) 2400 (9,5)

Материал корпуса дерево

Экипаж, чел 25

Вооружение:

артиллерийское 1x1-20-мм, 2x1-12,7-мм

противоминное тралы петлевой электромагнитный и акустический

3* Из построенной серии СССР получил от Великобритании три корабля (Т 108 – Т 110).

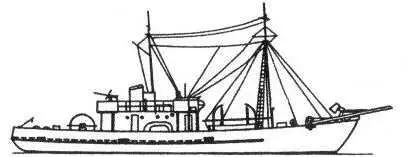

Рис. 18. Базовый тральщик типа MMS

Корабли этого подкласса ТЩ (отличительные особенности: деревянные корпуса, дизельные ЭУ и гладкопалубный архитектурный тип) строились с начала войны, причем весогабаритные характеристики их последовательно возрастали (МMS-106. МMS-126, МMS-136). Корабли в октябре 1942 г. совершили переход из Англии в Архангельск в составе конвоя "Pq-18" и были зачислены в состав Беломорской военной флотилии СФ. Участвовали в Великой Отечественной войне, осуществляя траление в Новоземельских проливах, Карском и Белом морях. Т-109 погиб 22.11.44 в Баренцевом море при проводке конвоя. Т-108 и Т-110 были исключены из боевого состава ВМФ в 1951 г., переклассифицированы в водолазные боты и переданы в ОФИ для разборки на запасные части п 1958 и 1956 гг. соответственно.

Проектант и строитель английские судоверфи

Год постройки 1942

Водоизмещение, т:

полное около 400

Главные размерения, м:

длина 44.5

ширина 7,5

осадка 2.5

Главная энергетическая установка:

тип дизельная

мощность дизелей, л.с 2x300

Скорость хода, уз:

максимальная 10,5

экономическая 8

Дальность плавания, мили

(при скорости, уз) 2000 (8)

Материал корпуса дерево

Экипаж, чел 31

Вооружение:

артиллерийское 2x1 -20-мм. 2x1-12.7-мм

противоминное тралы петлевой

электромагнитный, акустический

4* Из построенной серии СССР получил от Великобритании два корабля ГГ-121 и T-122)

Корабли были построены в декабре 1942 г., 20.12.43 прибыли из Англии с конвоем "JW-55-A" на базу ВМФ в Кольском заливе и в январе 1944 г. вошли в состав СФ. Участвовали в Великой Отечественной войне и послевоенном тралении. В 1950 г. выведены из состава боевых сил ВМФ и в 1951 г. переклассифицированы в лоцмейстерские суда ЛОЦ-26 и ЛОЦ-27. В 1954 г. переданы в ОФИ для разборки на запасные части.

Проектант американская фирма "Вестингаус"

Годы постройки 1942-1945

Число кораблей в серии, ел около 240. СССР в 1943-1945 гг. передано 34

Водоизмещение, т:

стандартное 725

нормальное 835

полное 945

Главные размерения. м:

длина наибольшая 56.1

ширина наибольшая 10.2 (по KBЛ – 10,0)

осадка при Dn 2,84

Главная энергетическая установка:

тип дизельная

число и мощность дизелей, л.с 2x950 (750 об/мин)

Электроэнергетическая

установка:

число и мощность дизель-генераторов 3x60 кВт (на переменном токе

452 В. 60 Гц) + тральный дизель- генератор 400 кВт (на постоянном токе)

Скорость хода, уз:

полная 13.5

с контактным тралом 9

экономическая 12

Дальность плавания, мили

(при скорости, уз) 5500 (12)

Материал корпуса обычная сталь

Автономность по запасам

провизии, суток 20

Экипаж, чел 95

Вооружение:

артиллерийское 1x1- 76-мм, 2x1-40-мм, 6x1- 20-мм

противолодочное 2 бомбосбрасывателя, реактивный бомбомет "Хеджехог"

противоминное тралы контактный "Оропеза", электромагнитный МК V, акустический (2 излучателя)

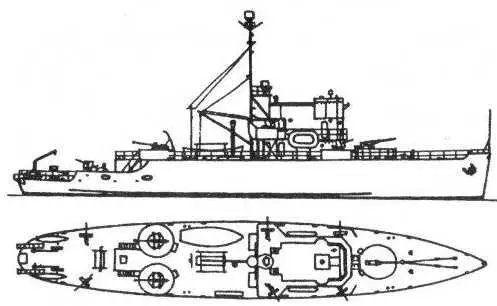

Рис. 19. Базовый тральщик типа AM

ТЩ типа AM – первые ТЩ, спроектированные с учетом опыта второй мировой войны. 11а них были предусмотрены электромагнитный и акустический тралы, РЛС, реактивный бомбомет, усиленное зенитное вооружение, специальное размагничивающее устройство, дистанционное управление механизмами. Передача мощности от дизелей на винты обеспечивалась с помощью маслинных гидроредукторов с передаточным числом 2,29. Будучи эффективны как ТЩ, корабли имели некоторые недостатки в общем расположении, а также большие осадку и парусность. 10 полученных кораблей были переданы СФ, а 24 – ТОФ. Из числа переданных СФ кораблей (1943 г.) в ходе войны два были потоплены авиацией и один – ПЛ, оставшиеся семь до 1956 г. числились как ТЩ, затем были выведены из состава боевых сил и переклассифицированы во вспомогательные суда, и с 1960 г. начали передаваться в ОФИ для разделки на металл. Корабли, переданные ТОФ, использовались как ТЩ по 1947 г., после чего 12 из них было передано МРП, а остальные переклассифицированы во вспомогательные суда и к 1960 г. переданы в ОФИ для разделки на металл.
