Юрий Скороход - Отечественные противоминные корабли (1910-1990)

Годы строительства 1940-1945

Гол получения в ВМФ 1946

Число кораблей в серии, ед 204. получено 48

Водоизмещение, т:

стандартное около 140

полное около 160

Главные размерения. м:

длина наибольшая 38.6

(между перпендикулярами – 36,8)

ширина 5,85

осадка при D n .1.7

Главная энергетическая установка:

тип дизельная

число и мощность дизелей, л.с 2x900

Скорость хода, у з:

полная 19

экономическая 12

Дальность плавания, мили:

экономическим ходом 950

Автономность, сут 5

Экипаж, чел 8-11

Вооружение:

артиллерийское 1x1-37-мм. 2х1-20-мм. 1x2-14.5-мм

противоминное контактный трал

Raumbootc (дословно "очищающий катер") строились в Германии с начала 1930-х годов небольшими сериями, причем водоизмещение их возрастало от серии к серии. После гибели большинства миноносцев типа "Т" входе Норвежской операции 1940 г. функции их по возможности были переложены на ТЩ типа "М", а функции ТЩ типа "М" – на корабли типа "R". темпы строительства которых с 1940 г. резко возросли. Строившиеся с 1940 г. корабли имели деревянные корпуса со стальным набором и двухвальные дизельные установки, причем была построена серия кораблей с крыльчатыми движителями. В ходе войны основной обьем противоминных действий ВМС Германии выполнялся именно этими кораблями (погибло 52 корабля). После получения Советским Союзом но репарации корабли использовались в послевоенном тралении и после его окончания (с начала 1950-х годов) начали выводится из состава ВМФ.

Проектант немецкая фирма-проектант малых рыболовецких судов

Заводы-строители германские, нидерландские, австрийские, датские, болгарские и румынские верфи

Годы строительства 1940-1945

Число кораблей, ед 148 (29 захвачено в ходе боев и

119 получено при разделе германского флота)

Водоизмещение, т:

полное 98-105

Главные размерения. м 23 (по КВЛ)х6.0х1.3-1.4

Главная энергетическая установка:

тип дизельная одновальная

мощность, л.с 600

Скорость хода, уз:

полная 12

экономическая 8

Дальность плавания

экономическим ходом, мили около 300

Автономность, сут 3

Экипаж, чел 8-11

Вооружение:

артиллерийское 1x1-37-мм. 1х4-12.7-мм

противоминное сменное: тралы контактный

или петлевой, акустический

Массовое строительство КАТЩ велось на основе проекта малого сейнера. Всего было построено 444 катера. В число захваченных в Варне, Бургасе и Констанце КАТЩ включены шесть утопленных ранее советской авиацией и поднятых силами ВМФ и восемь недостроенных. Захваченные КАТШ сразу же передавались ЧФ и речным флотилиям и участвовали в боевых действиях и послевоенном тралении с 1944 г. по 1948 г. В 1948 г. подавляющее большинство захваченных и переданных СССР по репарации катеров было передано МРП и дружественным СССР странам юго-восточной 1:вропы. 30-40 катеров использовались в составе ВМФ СССР как базовые плавсредства и к началу 1950-х годов были исключены из состава ВМФ.

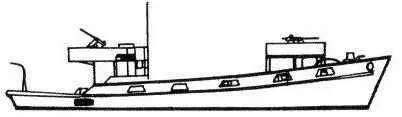

Рис. 23. Катер-тральщик типа KFK

Прорыватели минных заграждений периода Великой Отечественной войны и послевоенного траления Массовые постановки немецкой авиацией ДНМ в первые дни Великой Отечественной войны в районах баз, портов и прибрежных фарватеров существенно ограничили возможности ВМФ. В сложившихся условиях ощутилась острая необходимость в ПМЗ, отличающихся от своих предшественников времен первой мировой войны тем, что они должны были уничтожать мины не непосредственно корпусом, а физическими полями, создаваемыми кораблями при движении, т.е. с меньшей вероятностью подрыва. Первым решением возникшей проблемы была буксировка небольших барж, груженных стальным ломом (в основном рельсами). Главными недостатками такого решения были высокая вероятность подрыва буксира и отсутствие тралящего акустического поля. Эти недостатки были устранены в баржевом электромагнитном граде (БЭМТ), предложенном сотрудником Ленинградского физико-технического института А. П.Александровым, впоследствии академиком. Трал был создан за зиму 1941 – 1942 гг. группой сотрудников Бюро НТК НК ВМФ под руководством М. В. Шадеева. БЭМТ представлял собой соленоидное устройство, питаемое дизель-генератором судна, движущего соленоид рядом с собой. Этим предполагалось уменьшить вероятность подрыва судна-буксировщика до уровня вероятности подрыва соленоидного устройства, обеспечивающего дистанционный подрыв ДНМ. В корпусе соленоидного устройства 61,1л вделан разработанный под руководством Н. Н. Андреева акустический трал молоткового типа. Испытания БЭМТ были проведены под руководством сотрудника Бюро НТК Л. М. Tee в июне 1942 г. на Кронштадском рейде. Испытания прошли успешно: в результате их было вытралено до 10 немецких ДНМ. Высокая эффективность БЭМТ в начале кампании 1942 г. стала в дальнейшем снижаться в связи с совершенствованием немецких ДИМ. Предложения Бюро НТК по созданию ПМЗ путем переоборудования устаревших транспортных судов не могли быть реализованы в условиях блокадного Ленинграда.

После окончания войны при разделе бывшего германского флота, СССР получил семь ПМЗ, три из которых оказались непригодными для дальнейшей эксплуатации, а четыре после проведенного ремонта были включены в состав Балтийского флота (табл. 10) и использовались в послевоенном тралении.

Корабли были переоборудованы под ПМЗ во время войны из двухпалубных четырехтрюмных грузовых судов, на них было установлено артиллерийское вооружение и параванные охранители для отвода якорных мин. Тралящее магнитное поле обеспечивалось мощным электромагнитом, сердечником которого служила носовая часть корабля с уложенными и раскрепленными в его первом трюме (на длине 6.5-8,5 м) стальными пластинами в виде связок небольшой ширины (450-500 мм) и высоты (180-200 мм) и стальных листов (толщиной 10-12 мм, общим весом 250 400 т). В районе укладки этих стальных полос корабли снаружи обвивались витками прорезиненною кабеля сечением 30-40 мм2.

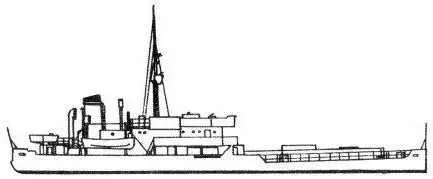

Рис. 24. Прорыватель минных заграждений "Волга"

Каждый виток замыкался обоими концами в коробке, рас положенной на грузовом люке вдоль первого трюма. Витки кабеля были зашиты снаружи 75-125-мм досками, а по ватерлинии, кроме того. 5-7-мм стальными листами. Обмотка питалась током от специального раздаточного устройства. Тралящее поле создавалось на расстоянии 40-60 м от бортов, 70-80 м – в нос. Первый, второй и третий трюмы заполнялись пустыми герметическими бочками из-под горючего, промежутки между ними – запаянными банками. Все механизмы устанавливались на амортизаторах, в каждом трюме имелись мощные водоот ливные насосы производительностью не менее 500 м'/час. Жилые и служебные помещения располагались в кормовой части корабли И кор пусе в районе последнего трюма был встроен акустический граи мсм(» рапного типа с легко заменяемым излучателем. ИМЗ "Волга", "Кулом" и "Кемь" были переданы в 1946 г. в состав Северного флота и в 1954, I960 и 1965 гг. выведены из состава ВМФ и переданы в ОФИ для разделки па металл. "Кушка" в 1946 г. передана ЮБФ, в 1951 – 1957 гг. прошла в Росгоке (ГДР) капитальный ремонт и модернизацию, в ходе которых на корабле были переделана носовая обмотка, установлены новые дизель- генераторы, прибор автоматического управления тралением, навигационная аппаратура и средства связи, а также приняты меры по защите личного состава от интенсивного электромагнитного излучения при тралении. Корабль использовался как ПМЗ до 1974 г., затем был переклассифицирован в плавучую казарму (ПКЗ № 207). в 1985 г. передан в ОФИ для разделки на металл.
