В значительной степени решение поставить два двигателя тандемом повторяло схему, опробованную в свое время Игорем Сикорским на самолете «Гранд» еще в 1913 г. Правда, Сикорский быстро сообразил, что четыре тянущих винта развивают куда большую тягу, чем четыре попарно стоящих один за другим, и разнес все двигатели по размаху крыла. Немцы же повторить решение Сикорского, примененное им сначала на «Русском Витязе», а затем и на «Илье Муромце», не рискнули, опасаясь, что при остановке крайнего двигателя возникнет большой разворачивающий момент, и экипаж не сможет удержать его в воздухе.

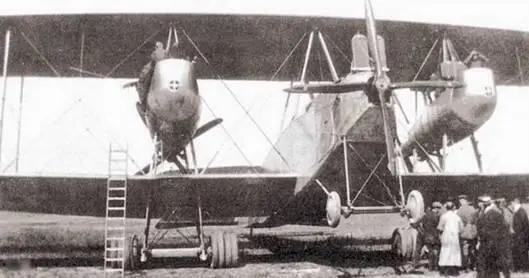

R.VII

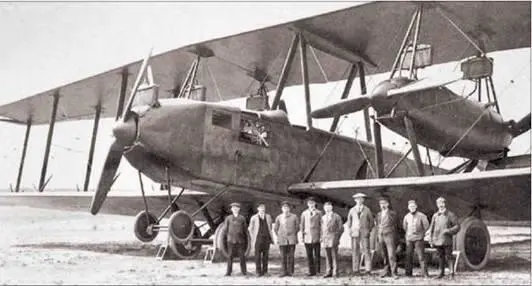

R.XIV

Как известно, критерием истины является практика, которая показала, что задний винт тандемной силовой установки недодает тяги, потому как работает в зоне возмущенного воздушного потока, закручиваемого передним винтом. Несмотря на то, что пример «Ильи Муромца» буквально стоял перед глазами, немцы так и не решились разнести двигатели по крылу, зато поставили еще один двигатель в носовой части фюзеляжа. Так появился необычный пятивинтовой самолет.

Новый самолет Цеппелина, полетевший в феврале 1918 г. и получивший обозначение R.XIV, казался настоящим летающим гигантом. При полной загрузке он весил 14,5 т и мог нести до 4 т бомб, что являлось рекордом для самолетов Первой мировой войны. При этом в конструкции R.XIV алюминий был использован еще более широко. Кроме каркаса, металлической в некоторых местах стала еще и обшивка. Впрочем, повоевать как следует, «супергиганту» не пришлось из-за скорого окончания войны. Всего немцы успели построить три таких самолета.

Гораздо больший успех выпал на долю «четверки», «пятерки» и «шестерок». Эти самолеты совместно с двухмоторными «готами» и AEG совершали регулярные налеты на Англию. Дальности полета в 1300 км для этого вполне хватало. Именно с самолета «Цеппелин- Штаакен» R.VI на Лондон была сброшена самая тяжелая авиабомба той войны, весившая целую тонну! А вот построенному по образу и подобию «Четверки» Цеппелину R.VII не повезло – самолет разбился еще по пути на фронт.

После поражения Германии в войне, по условиям мирного договора все уцелевшие немецкие самолеты-гиганты были уничтожены.

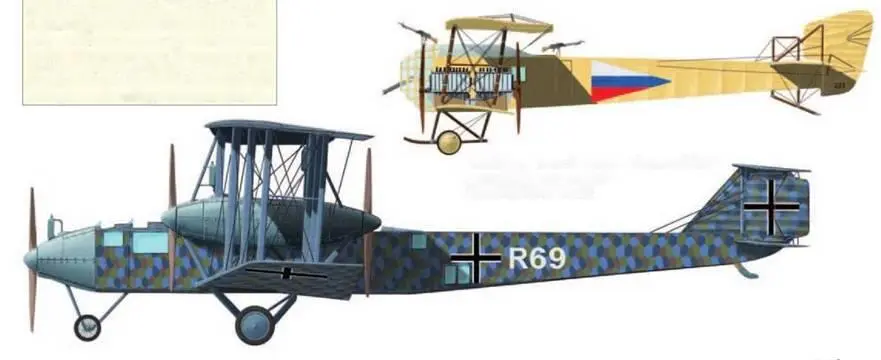

Бомбардировщик Цеппелин-Штаакен R.XIV в сравнении с самолетом «Илья Муромец» тип Д

В 1915-1916 гг. в России была заложена серия самолетов «Илья Муромец» Тип Д с новым крылом и тандемным расположением двигателей. Но вскоре все работы были приостановлены. Испытания первого же построенного самолета показали, что задние толкающие воздушные винты явно недодают тяги, вследствие чего самолет не может достичь требуемых характеристик. Сикорский сделал из этого правильные выводы, и все последующие самолеты выпускались по стандартной схеме, ставшей впоследствии классической.

Этот четырехмоторный самолет был построен весной 1915 г. германской фирмой «Сименс-Шуккерт», также как и «Цеппелин», выпускавшей дирижабли. Самолет строился по предложению шведа Вильхэда Форемана, который до войны жил в Петербурге и лично наблюдал за полетами «Русского Витязя».

Однако ничего из этой затеи не получилось. Хвостовая часть фюзеляжа оказалась слишком тяжелой, а потому самолет на взлете с трудом отрывал хвост от земли. Мало того, в коротких подлетах проявлялась неустойчивость аппарата в воздухе. Попытки облегчить хвост привели к тому, что фюзеляж самолета попросту переломился… После этого фирма «Сименс-Шуккерт» основные усилия сосредоточила на проектировании самолетов «дирижабельной» компоновки с двигателями, расположенными в фюзеляже и с приводом воздушных винтов, расположенных на крыле, посредством механической трансмиссии

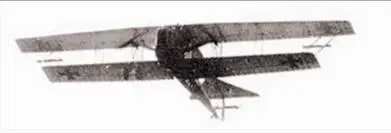

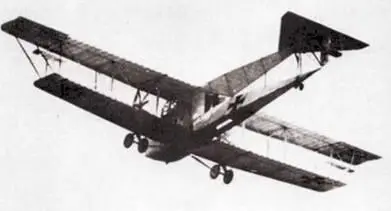

Опытные самолеты Сименс-Шуккерт R.II (вверху) и R.III в полете

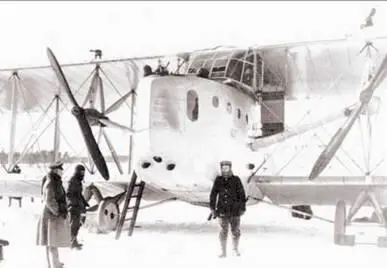

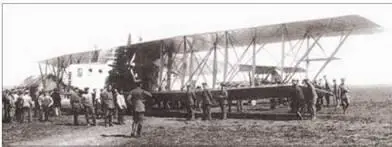

Бомбардировщик Сименс-Шуккерт R.IV, январь 1916 г.

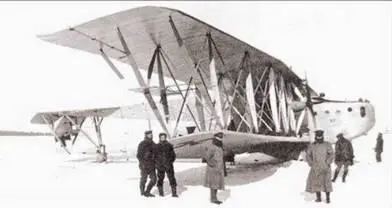

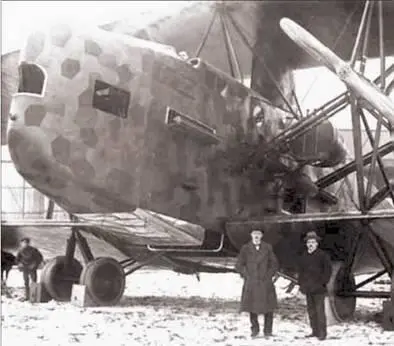

Бомбардировщик Сименс-Шуккерт R.VII, январь 1917 г.

Размах крыла – 38, 5 м, взлетный вес – 8 т. Силовая установка состояла из трех двигателей мощностью по 240 л.с. В боях участвовали четыре самолета: R.IV, R.V, R.VI и R.VII. Они выполнили всего 20 боевых вылетов, после чего, уже в сентябре 1917 г., были сняты с вооружения и переведены в разряд учебных

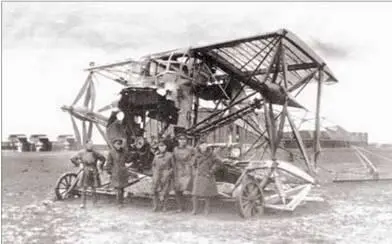

На этой фотографии уничтоженного бомбардировщика хорошо видна трансмиссия, передающая вращение на воздушные винты от двигателей, установленных в фюзеляже.

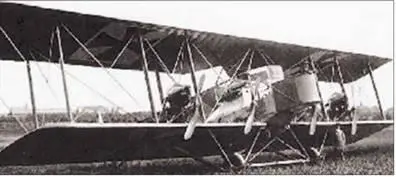

Внизу: Сименс-Шуккерт R.II после модернизации с крылом увеличенного размаха

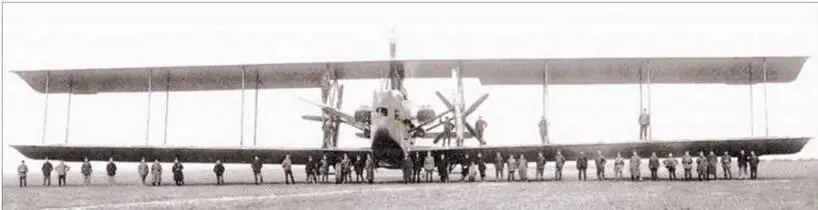

Перед самым окончанием Первой мировой войны фирма «Сименс» приступила к строительству супербомбардировщика R.VIII – самого большого и тяжелого на тот момент времени самолета в мире. Размах| крыла этого воздушного гиганта составлял 48 м, а его взлетный вес превышал 16 т. Кстати, 48 м – это размах крыла достаточно больших современных воздушных лайнеров, таких, к примеру, как Ил-86. Самолет строился в основном из дерева и был спроектирован по уже проверенной компоновке – с двигателями, расположенными в фюзеляже. Причем двигателей этих было шесть! Они приводили во вращение два тянущих и два толкающих воздушных винта, расположенных на крыле. Но полетать этому гиганту так и не довелось. I Самолет был достроен уже после окончания войны. Программа испытаний была свернута, второй экземпляр остался недостроенным
