С определением «рабочего» варианта компоновки также существовали определенные сложности. Несмотря на то, что к началу 1974 г. вариант Т10/7 считался базовым (см. «АиК» № 5/2013 г.), по-прежнему, существовали определенные сомнения в обоснованности некоторых принятых для него конструктивно-компоновочных решений. Это относилось, в том числе, и к применению на самолете в качестве конструктивного элемента хвостовых балок. Для многих появление такого нового элемента компоновочной схемы было достаточно необычным, и казалось избыточным. Существовало вполне понятное стремление попробовать решить поставленную задачу более привычным способом. Осенью 1974 г. началась разработка варианта компоновки, в котором хвостовые балки заменили более понятными и привычными элементами конструкции — обтекателями, служащими для установки оперения.

Новый вариант интегральной компоновки получил обозначение Т10/8. В декабре в отделе проектов для этой схемы выпустили полный комплект директивной документации, включая набор теоретических чертежей по обводам планера, взлетно-посадочную схему, схему топливных емкостей, схему подвесок, и т. д. Чертежи общего вида и компоновочной схемы руководитель темы Н.С. Черняков подписал в канун Новогодних праздников — 31 декабря 1974 г.

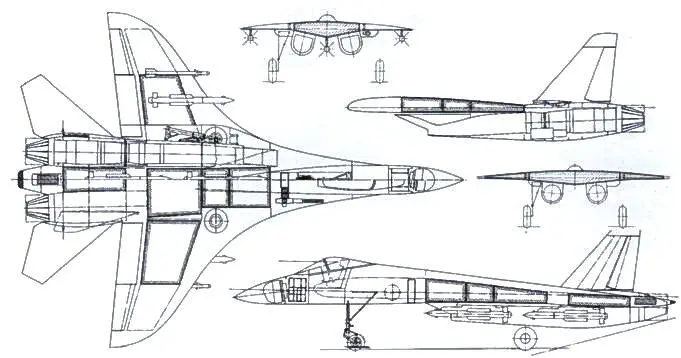

Компоновка Т10/8

Основным отличием Т10/8 от Т10/7 являлось отсутствие на самолете хвостовых балок: обводы обтекателей основных опор плавно уменьшались вдоль по длине мотогондол, и в зоне заделки опор имели минимально необходимую ширину, а далее просто сводились к обводам крыла. Такое решение было связано с желанием проектировщиков и аэродинамиков максимально «обжать» мидель самолета.

При отсутствии хвостовых балок, оперение «переехало» на мотогондолы. Кили устанавливались на верхней поверхности гондол, с развалом во внешнюю сторону. Стабилизаторы — на нижней части боковой поверхности гондол. В обоих случаях, установка оперения выполнялась на специальных обтекателях. Тормозные щитки, как и на варианте Т10/11, установили на обтекателях основных опор, одновременно они играли роль передних створок шасси.

Одновременно поменялась профилировка крыла в районе наплыва — его сделали более толстым, сильно притупив переднюю кромку. Тем самым стремились оптимизировать график площадей поперечных сечений (потому как в головной части существовал сильный провал). Далее, по словам О.С. Самойловича: «…здесь мной была допущена очень крупная ошибка, которая стоило потери двух месяцев работы: я решил сделать передний наплыв с толстой передней кромкой, примерно такой, какая есть на американском бомбардировщике В-1. При этом как-то совершенно забылось, что это противоречило первоначальной и главной идее — повышению несущих способностей крыла за счет острой передней кромки наплыва. Мы разработали новую математическую модель несущего корпуса, сделали смотровую деревянную модель головной части фюзеляжа в М1:10, пригласили из ЦАГИ Г. С. Бюшгенса. Он приехал, посмотрел модель и произнес всего только два слова, запомнившихся мне на всю жизнь: «Интегральная размазня». Когда я говорю о своей ошибке, употребляемое местоимение «я», конечно, не означает, что вместе со мной не работали другие, включая аэродинамиков, но, что интересно, никто меня не остановил».

Сразу после Нового года, 2 января 1975 г., в модельное производство были переданы плазы для изготовления полных продувочных моделей новой компоновки. «В работу» запустили сразу три модели, а спустя два месяца, в конце февраля 1975 г. к ним добавили еще две, в том числе и первую штопорную модель. Отдельно изготавливалась сопловая модель нового варианта хвостовой части. Продувочные модели, как всегда, изготавливались с существенным отставанием относительно проработки конкретной аэродинамической компоновки, к подобной специфике все уже давно привыкли, и она не считалась чем-то экстраординарным. Но в данном случае, все усложнялось тем, что «поджимали сроки»: приходилось начинать рабочее проектирование, не имея данных по продувкам. В дальнейшем это обстоятельство имело довольно неприятные последствия…

В феврале 1975 г. в конструкторских отделах выпустили предварительные силовые схемы всех основных агрегатов. После согласования и внесения в них необходимых изменений, в марте выпустили конструктивно-силовые схемы и приступали к выпуску рабочей документации. Согласно планам, на этом этапе в КБ выпускалась документация на 3 комплекта планера: Т10-0, Т10-1 и Т10-2. К лету 1975 г. процесс вошел «в рабочую колею»: в каркасных отделах полным ходом шел выпуск конструкторской документации, постепенно к работе подключались «системщики», но в начале июля размеренный ход событий был нарушен…

Инициаторами тревоги на этот раз выступили аэродинамики, которые получили первые результаты продувок моделей в аэродинамических трубах ЦАГИ. Итоги были не слишком утешительны. Оказалось, что изменение профилировки наплыва вкупе с отказом от хвостовых балок привело к ожидаемому результату — на новой компоновке по сравнению с Т10/7 уменьшился прирост волнового сопротивления, но одновременно ухудшились и несущие способности на больших углах атаки.

Полученные результаты стали серьезным поводом для раздумий. 14 июля 1975 г. в кабинете у Е.А, Иванова было проведено совещание по вопросу продолжения дальнейших работ. Предлагались различные способы решения проблемы. Для минимизации возможных переделок предлагался вариант интеграции тупого наплыва с «врезанным» в него вдоль передней кромки тонким ребром, за счет чего предполагалось улучшить характеристики подъемной силы на больших углах атаки. Наряду с этим, обсуждался вариант возвращения к первоначальной, заостренной профилировке наплыва. Евгений Алексеевич поставил вопрос жестко: необходимо было срочно определяться с объемом возможных изменений по компоновке. Дело в том, что в предлагавшемся варианте с изменением профилировки наплыва сперва речь шла только о головной части фюзеляжа, но дальнейший «разбор полетов» с аэродинамиками и проектировщиками показал, что обойтись изменениями только по ГЧФ не удастся. Встал вопрос о серьезных изменениях компоновки в целом — было предложено вновь возвратиться к схеме с хвостовыми балками, одновременно предприняв дополнительные меры для снижения миделя.

Руководству КБ в лице Е.А. Иванова и Н.С. Чернякова предстояло сделать трудный выбор — ведь в КБ уже велось рабочее проектирование самолета. Принятие окончательного решения было отложено до конца сентября для получения дополнительных результатов продувок, связанных с выбором формы наплыва, но для страховки, с августа в 100-м отделе параллельно велась проработка нового варианта исполнительной компоновки самолета и подготовка к выпуску пакета директивной документации.
