Основная часть приведенной информации публикуется впервые.

Историческая серия «Самолеты России»

В майском номере журнала рассказывалось о том, как весной 1972 г. в процессе работ по созданию будущего истребителя Су-27 прорабатывалась так называемая «подмышечная» компоновочная схема Т10/4, которая была призвана объединить в себе все достоинства основных рассматриваемых вариантов компоновки — интегрального и традиционного. Двигатели на Т10/4 по сравнению с интегральным вариантом располагались гораздо ближе друг к другу, а сам фюзеляж был «провален» вниз.

В целом, компоновку Т10/4 следует признать довольно удачным вариантом альтернативной аэродинамической схемы, хотя большинство компоновочных вопросов на ней решалось старыми традиционными способами.

С 1973 г. изыскания по этому варианту компоновки продолжил Ю.В. Давыдов. Юрий Васильевич являлся активным сторонником внедрения в проектные работы «электронных технологий». Именно по его инициативе, в 1973 г., при исследовании нового варианта «подмышечной» схемы впервые при разработке геометрических обводов были использованы способы их задания с расчетом данных на ЭВМ. Но в 1973 г. завершить эту работу не удалось, т. к. основным на тот момент времени направлением было признано дальнейшее развитие интегрального и «пакетного» вариантов компоновок. Однако в 1974 г., в связи с определенными трудностями, возникшими при углубленной проработке этих компоновочных направлений, работы по «подмышечному» варианту были вновь возобновлены. К лету новый вариант схемы был в основных чертах проработан. Он получил обозначение «вариант 10», или просто Т10/10.

Как и положено для «подмышечной» схемы, фюзеляж Т10/10 в средней его части был существенно «опущен» вниз, в пространство между гондолами двигателей, но при этом сохранялась конструктивная схема высокорасположенного центроплана, балки которого размещались над воздушными каналами двигателей.

Применение осесимметричных воздухозаборников обеспечивало для «подмышечной» схемы гораздо более простую интеграцию с фюзеляжем и наплывом в части организации слива пограничного слоя. В свою очередь, меньшая длина воздушного канала обеспечивала снижение общей площади омываемой поверхности самолета и не предъявляла особых требований по части формы наплыва, как это имело место на компоновке типа Т10/4, с прямоугольными воздухозаборниками.

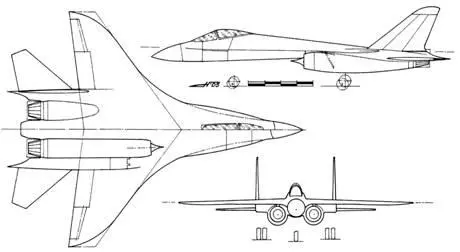

Компоновка Т10/10 (июнь-июль 1974 г.)

Увеличение разноса осей гондол до 3 м (по этому параметру компоновка Т10/10 стала абсолютным рекордсменом среди всех рассмотренных компоновочных схем) обеспечивало возможность в большей степени варьировать параметрами формообразования фюзеляжа в зоне наплыва, т. е. самой «проблемной» с точки зрения «протекания» графика площадей области между фонарем и миделем, где существовал «провал». Одновременно, за счет увеличения расстояния между гондолами, появилась реальная возможность увеличить количество точек подвески вооружения на фюзеляже и улучшить их аэродинамику. Этого добились путем организации двух параллельных «строчек» с тандемным размещением подвесок, при этом задние точки располагались в аэродинамической «тени» передних.

Основные опоры шасси крепились на мотогондолах. Ниши для их размещения в убранном положении были организованы в воздухозаборниках. Для этого входные устройства скомпоновали по аналогии с тем, как в свое время это было реализовано на самолетах типа Су-7 и Су-9, также имевших центральные осесимметричные воздухозаборники. Сразу за центральным коническим телом, играющим роль управляющего элемента входного устройства, был сформирован протяженный центральный обтекатель с вертикальными стенками, который делил воздушный канал на две симметричные половины. В наиболее широкой части этого обтекателя размещалась ниша основной опоры шасси. Кроме всего прочего, подобная схема основных опор из-за относительно малой высоты стоек обещала существенную экономию массы. Попутно при выбранной схеме отпадала необходимость организации на самолете обтекателей шасси и хвостовых балок. В результате кили и стабилизаторы на Т10/10 размещались на мотогондолах.

Интересно, что впервые в практике работ по Су-27, на самолете предлагалось использовать крыло без элеронов: на консолях были установлены только флапероны, которые должны были объединять в себе функции элеронов и закрылков.

К сожалению, работы по данному варианту компоновки не получили существенного развития, для него даже не стали строить продувочную модель. Таким образом не было получено реальных аэродинамических характеристик этой схемы. Возможно, это было связано с тем, что, несмотря на применение ряда интересных технических решений, были очевидны и недостатки этой компоновки:

— большая величина миделевого сечения самолета;

— малая степень интегральности между фюзеляжем и консолями крыла;

— худшие характеристики осесимметричных воздухозаборников при работе на больших углах атаки.

В результате, летом 1974 г., практически сразу после выпуска чертежа общего вида, работы по Т10/10 свернули в пользу представлявшегося на тот момент времени более перспективным нового варианта интегральной схемы Т10/11.

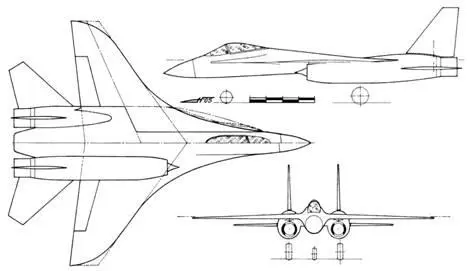

Общий вид Т10/11, сентябрь 1974 г.

Компоновочная схема Т10/11

По свидетельству очевидцев, происхождение этой компоновки имело полуанекдотический характер. Идея, которая заключалась в размещении стоек основных опор шасси в хвостовых балках, пришла начальнику бригады 100-3 Л.И. Бондаренко в голову во время его летнего отпуска в Одессе, на берегу Черного моря. В результате, с легкой руки остряков из 100-го отдела, новый вариант окрестили «одесским» — по месту его «происхождения». Тем не менее идея понравилась, результатом чего стало появление на свет летом 1974 г. так называемой «11-й редакции» компоновки (Т10/11), которая была достаточно глубоко проработана.

В целом, компоновка Т10/11 являлась одним из вариантов интегральной схемы с разнесенными изолированными гондолами двигателей. На ней были применены осесимметричные цилиндрические воздухозаборники, но, в отличие от более ранних вариантов компоновки, где не учитывалась присущая этому заборнику меньшая длина канала, здесь решили воспользоваться предоставленной возможностью, и несколько «сократить» общую длину самолета. Для обеспечения лучшей интеграции цилиндрических воздухозаборников с фюзеляжем, обводы нижней поверхности фюзеляжа в районе передней баковой группы и центроплана были выполнены криволинейными — с полукруглой нижней частью.
