Уборка основных опор шасси по направлению назад, в хвостовые балки, привела к тому, что, в отличие от схемы типа Т10/7, клин слива погранслоя на воздухозаборниках оказался геометрически «развязан» с обтекателями основных опор. Для размещения основных опор в убранном положении полностью внутри балок, стойки шасси были оснащены «менее габаритными» колесами — спаркой колес с размерами 720x240 мм. Но даже этот минимально возможный типоразмер колес при размещении внутри балок привел к необходимости существенного увеличения их ширины и площади поперечного сечения. Причем не только в зоне размещения ниши колес, но и по всей длине балок, вплоть до законцовок. В результате, для того чтобы обеспечить необходимые углы схода потока в хвостовой части фюзеляжа, балки имели длинные стекатели, выходящие за обрез сопел двигателей. Створки ниш основных опор шасси одновременно выполняли функции тормозных щитков. Кили и стабилизаторы на Т10/11 размещались на хвостовых балках, причем для «выправления» графика площадей — с некоторым сдвигом вертикального оперения вперед относительно ЦПГО.

Кроме этого, по «заказу» аэродинамиков, на самолете существенно видоизменили форму корневого наплыва. Вдобавок к обводам исходного сравнительно «тупого» наплыва, прямо по его передней кромке была «пристроена» конструкция затянутого вперед (почти до носа фюзеляжа) острого «готического» в плановой проекции наплыва. Этим, по сути, и ограничивались отличия схемы Т10/1 1 от более ранних вариантов интегральной компоновки.

Существенным недостатком схемы Т10/11 являлось то обстоятельство, что, несмотря на увеличенное поперечное сечение хвостовых балок, в зоне ниши колес они, по сути, «разрезались» этими самыми колесами надвое, не оставляя места для силовых элементов конструкции. А ведь хвостовые балки в этой компоновке играли весьма существенную роль, выступая в роли платформы для размещения вертикального и горизонтального оперения. Нагрузки от оперения должны были передаваться на силовой контур балок, а с него — на мотогондолы. Но в месте размещения колес основных опор шасси контур, по сути, размыкался, и кручение с балок передавать было просто некуда.

В результате, несмотря на достаточную глубину проработки, работы по данному варианту компоновки не получили существенного развития. Также как и в случае с Т10/10, для него не стали делать полной продувочной модели. Поскольку изменения, реализованные в данной компоновке, касались, в основном, только хвостовой части фюзеляжа, было решено оценить их на сопловой модели, для чего была изготовлена и испытана модель СТ10-3. Испытания этой модели показали наличие существенных потерь эффективной тяги сопла на дозвуковых скоростях полета. Другим ограничивающим фактором являлись сроки проведения работ: близился конец года, т. е. директивный срок окончания поисковых работ на этапе ОКР.

Появление еще одной компоновки Т10/12 стало результатом: с одной стороны — неудовлетворенности проектировщиков итогами работы по схеме Т10/10 с осесимметричными воздухозаборниками, а с другой стороны — желания попробовать реализовать в «подмышечной» компоновке новое техническое решение в виде схемы уборки шасси назад, в хвостовые балки, опробованное на Т10/11.

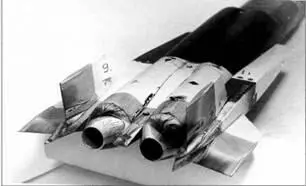

Сопловая модель СТ10-3

Таким образом, в конце 1974 г., продолжался поиск новых технических решений для «подмышечной» схемы. Проектирование нового варианта компоновки, обозначенного как «12 редакция» Су-27 (Т10/12) возглавил Ю.В. Давыдов, под его началом работали B.C. Присяжнюк и В.Я. Шмелев. Но вскоре после начала работ выявились разногласия конструкторов во взглядах на аэродинамическое и конструктивнокомпоновочное оформление схемы. В результате стали параллельно рассматривать сразу два варианта компоновки Т10/12.

В целом, оба варианта имели много общего. Общим характерным признаком «подмышечной» схемы являлось «понижение» уровня фюзеляжа относительно плоскости хорд крыла. С учетом существенно меньшего (всего 1,8 м), чем на интегральных вариантах компоновки, разноса осей двигателей, фюзеляж в средней его части приобретал признаки скорее «обособленного», чем интегрального варианта. Поэтому очень важную роль играл выбор конструктивно-силовой схемы фюзеляжа. В связи с этим интересно отметить, что на Т10/12 отказались от традиционного варианта центроплана, под который «подвешиваются» остальные элементы конструкции. Силовая схема средней части фюзеляжа Т10/12 была во многом «позаимствована» с американского F-15, фотографии шпангоутов, и других фрагментов фюзеляжа которого к тому времени уже были опубликованы в открытой печати.

Другим отличительным признаком Т10/12 стало возвращение к воздухозаборникам прямоугольного сечения с верхним клином торможения. Таким образом, можно сказать, что вариант Т10/12 стал прямым наследником схемы Т10/4, но в несколько большей размерности и на более высоком техническом уровне проработки. Поэтому и проблемы, с которыми пришлось столкнуться, оставались аналогичными тем, с которыми столкнулись на Т10/4. Это касалось, прежде всего, сложности интеграции прямоугольных воздухозаборников с фюзеляжем.

Одинаковой для обоих вариантов выбрали и схему уборки основных опор шасси — движением назад, с размещением в хвостовых балках увеличенного сечения, т. е. аналогично «одесскому» варианту компоновки Т10/11.

Разница заключалась в компоновке хвостовых балок в зоне за нишей колес основных опор. Один вариант самолета предусматривал размещение на балках килей и цельноповоротных стабилизаторов, а в другом варианте на балках устанавливалось только горизонтальное оперение, а кили размещались на мотогондолах с развалом под углом 15° во внешнюю сторону. В остальном различия между обоими вариантами схемы были незначительны.

Конечно, для Т10/12 существовали «слабо» проработанные места. Одним из таких элементов, как и в варианте Т10/11, являлась конструкция хвостовых балок. Кроме того, слабо изученными для этого варианта компоновки являлись вопросы организации щелей слива пограничного слоя вокруг воздухозаборника. Однако не было сомнений, что при должном уровне доработки элементов, этот вариант (равно как и некоторые другие альтернативные схемы) вполне можно было довести до рабочего проекта. Для этого не хватало только одного — времени. Над руководством отдела проектов по- прежнему довлели сроки выполнения работ: приближался конец 1974 г., когда в соответствии с графиком, необходимо было окончательно определиться с выбором варианта для этапа рабочего проекта. Вот почему работы по варианту Т10/12 к концу года были свернуты. Продувочных моделей для него не строилось, что не позволило определить реальные преимущества (или недостатки) этой схемы. Таким образом, создание компоновки Т10/12 стало, по сути, последним этапом поисковых работ в отделе проектов на этапе предэскизной проработки самолета.
