На первом этапе эксплуатации БМД-1 и БТР-Д для их десантирования применялись парашютные платформы ПП-128-5000, а позже и П-7 и П-7М с многокупольными парашютными системами. В многокупольной системе нагрузка распределяется на несколько независимых куполов, при этом купола основных парашютов располагаются примерно на одном уровне, отклоняясь друг от друга под углом, и связываются с грузом соединительными звеньями и узлами крепления.

Многокупольная парашютная система МКС-5-128Р позволяла десантировать боевую технику на платформе П-7 из самолетов Ан-12Б (оборудованных роликовыми транспортерами), Ан-22 и Ил-76 (снабженных рольганговым оборудованием и центральным монорельсом). Высота сбрасывания находилась в пределах от 500 до 8000 м, скорость снижения с грузом 9500 кг достигала 9,5 м/с. В состав МКС-5-128Р входят: вытяжная парашютная система ВПС-8 (массой 47±5 кг) для извлечения всей системы из носителя методом срыва, дополнительный вытяжной парашют (ДВП) для быстрого введения в действие основных парашютов, пять или четыре блока (в зависимости от массы платформы с грузом) основных парашютов, звенья парашютных камер, скобы для соединения звеньев. Вытяжная система ВПС-8 включает тормозное полотнище, звено длиной 50 м, купол в форме усеченного конуса площадью 8 м² . ВПС-8 подвешивается в самолете к замку держателя на гермостворке люка, с помощью звена ЗКП соединяется с дополнительным вытяжным парашютом, представляющим собой круглый купол площадью 30 м² с полюсным отверстием. Основной парашют включает цилиндрическую камеру, звено-демпфер в виде пятиметровой ленты для уменьшения ударной нагрузки, круглый куполе полюсным отверстием, четыре пояса со стропами. Дополнительный вытяжной парашют и блоки основных парашютов укладываются непосредственно на БМД. При этом башня зачехляется так, чтобы исключить случайное цепляние звеньев МКС за выступающие детали башни и вооружения.

Проследим кратко работу многокупольной системы на примере десантирования боевой машины на платформе П-7 с МКС-5-128Р из самолета Ил-76 или Ан-22.

Первый этап – извлечение парашютной платформы с боевой машиной из самолета вытяжной парашютной системой и ввод в действие ДВП. При достижении самолетом точки выброски штурман открывает грузовой люк и включает переключатель «Сброс». Блок ВПС-8 отделяется от замка держателя (на створке грузового люка), на котором он подвешен, и падает в грузовой люк. Вытяжное звено расчековывает карманы тормозного полотнища. После наполнения тормозное полотнище вытаскивает из сот упаковки звено ВПС-8, которое расчековывает звено зачековки мешка упаковки, стаскивает его с вытяжного парашюта, отходит и приземляется автономно. Одновременно вытяжной парашют, соединенный звеном ВПС-8 с замком крепления платформы ЗКП, наполняется встречным потоком воздуха.

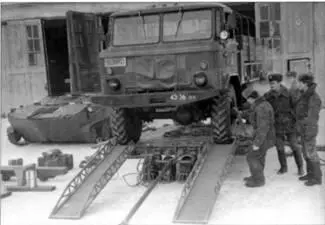

Занятие с личным составом по подготовке автомобиля ГАЗ-66 к десантированию на платформе П-7.

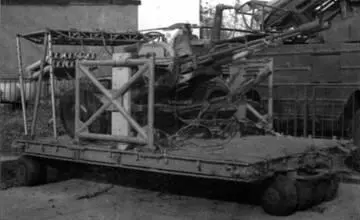

Зенитная установка ЗУ-23 на платформе П-7. Открытая экспозиция ЦМВС РФ, Москва.

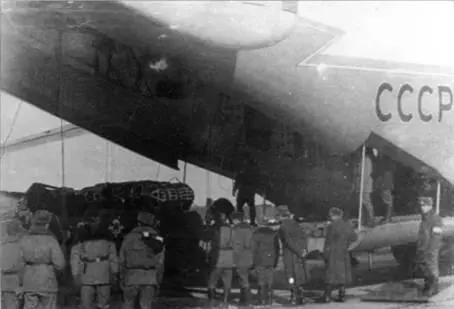

Загрузка БМД-1 с МКС на платформе П-7 в военно-транспортный самолет Ан-22.

Кронштейны крепления звеньев подвесной системы на корпусе БМД-1.

Корма БМД-1. Над эжекторами (ближе к оси машины) видны кронштейны для крепления парашютной рамы.

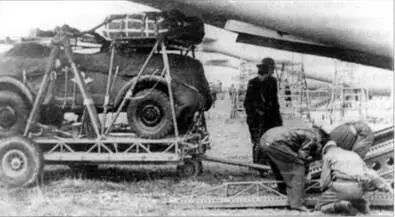

Подготовка автомобиля ГАЗ-69 на платформе ПП-127-3500 к загрузке в военно-трансортный самолет.

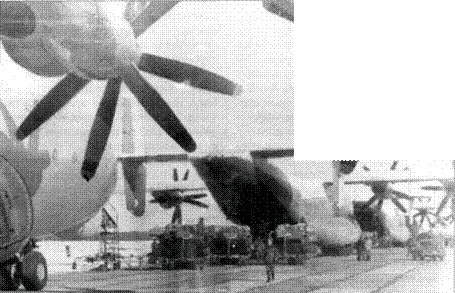

Боевые машины десанта БМД-1 с МКС на платформах П-7 подготовлены к загрузке в Ан-22.

Под воздействием силы натяжения наполнившегося купола ВПС-8 рычаг штока ЗКП срезает шпильку ЗКП (за счет того, что усилие рывка превышает предел прочности шпильки) и поднимает шток, которым парашютная платформа стопорится на монорельсе в самолете. Платформа, освободившись от крепления, под усилием вытяжного купола по рольганговому оборудованию извлекается методом срыва из грузовой кабины. При этом, когда платформа окажется на пороге грузового люка самолета, рычаг механизма включения ЗКП, упираясь в ролик рольгангового оборудования, поворачивается и тем самым натягивает трос расчековки ЗКП, который поворачивает рычаг ЗКП. ЗКП открывается, и рычаг штока отсоединяется от замка.

От натяжения промежуточного звена шпилька звена зачековки выдергивается из швартовочных петель, тем самым ресчековывает швартовочные ремни, которыми блок ДВП смонтирован на боевой машине. Блок ДВП отделяется от машины. Из парашютной камеры последовательно извлекаются звено ДВП, стропы, а после натяжения строп – и купол ДВП. Как видим, работа всех элементов системы синхронизируется простой механикой.

Работа системы МКС-5-128Р с платформой П-7 в воздухе.

Работа многокупольной системы МКС-5-128Р в воздухе:

I-извлечение парашютной платформы из самолета; II – ввод в действие основных парашютов и снижение платформы с грузом на зарифованных куполах основных парашютов; III – разрифление куполов основных парашютов; IV – приземление платформы с грузом; 1 – узел автоотцепки АД-47У, 2 – тормозные парашюты, 3 – купола основных парашютов, 4 – парашютные камеры, 5 – звенья парашютных камер, 6 – купол дополнительного вытяжного парашюта, 7- вытяжной парашют, 8 – амортизаторы, 9-блок вытяжной парашютной системы ВПС-8, 10 – звено ВПС-8, / / – тормозное полотнище.

Съезд БМД-1 с платформы П-7 после приземления.
