Два гидроусилителя руля работали независимо на переднюю и заднюю рулевые трапеции. Применение раздельных гидросистем обуславливалось различными законами поворота передних и задних управляемых колес. Управление машиной при больших радиусах поворота осуществлялось только с помощью передних управляемых колес при заблокированных задних колесах. Когда угол поворота передних колес превышал 5°, в поворот включались задние колеса, которые, вращаясь с большей угловой скоростью, в крайнем положении поворачивались на угол, равный максимальному углу поворота передних колес.

На бортовых редукторах управляемых колес были установлены дисковые тормоза открытого типа, хорошо зарекомендовавшие себя на ПЭУ-2 (5901). Два передних колеса были снабжены стояночными тормозными механизмами с пружинными энергоаккумуляторами.

Подвеска управляемых колес — независимая, торсионная. Подвеска центральных колес — жесткая. Рама лонжеронного типа была сварена из алюминиевого сплава АМг-61. Водоизмещающий корпус, кабина и пассажирский салон были изготовлены из стеклопластика. Для движения на плаву служил водомет.

Система отопления — жидкостная, была соединена с системой охлаждения двигателя. Жидкостной зависимый отопитель был установлен в передней части кабины водителя с правой стороны. При помощи вентиляторов нагретый воздух по воздуховодам направлялся на обогрев ветровых стекол, отопление кабины и пассажирского салона. Дополнительно на машине размещались два независимых воздушных отопителя типа «0-30», которые располагались слева и справа в средней части корпуса машины. Правый отопитель служил для обогрева пассажирского салона, а левый — дополнительно обогревал кабину водителя.

В соответствии с требованиями заказчика машину укомплектовали специальным оборудованием. Аппаратура радионавигационного комплекса размещалась в носовой части машины и под сиденьем командира в кабине. В салоне располагались: эвакуационные носилки (3 шт.), система пожаротушения «Роса», телевизор, пылесос, аппарат искусственного дыхания, набор транспортных шин, летное зимнее обмундирование, спасательный жилет АС-58 (6 шт.), морской спасательный костюм МСК-3, запас питания и воды (в специальных бидонах) на трое суток. Между салоном и моторным отсеком предусматривалось место для спасательной лодки ЛАС-5МЗ.

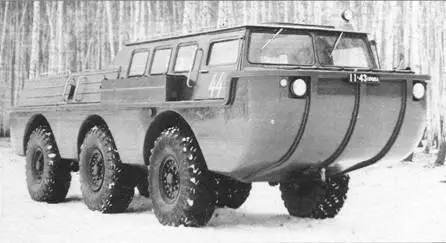

Обкатка амфибии 49042 в Чулково. Зима 1972–1973 гг.

На испытаниях машины 49042 (слева направо): Анатолий Борисов, Борис Нежевенко, Александр Матвеев, Евгений Бурмистров, Анатолий Пятых.

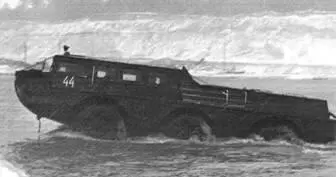

Испытания амфибии 49042 на воде в Лыткарино. Ноябрь 1972 г.

Автомобиль 49042 был построен 16 ноября 1972 г. Начались обкаточные испытания. 22 ноября состоялся выезд на пруды в Лыткарино, причем на воде машина достигла скорости 9 км/ч. 29 ноября ее вернули на завод для ремонта: при резком торможении сломались четыре колесных редуктора. После ремонта 19 декабря амфибию 49042 направили на базу в Чулково для продолжения испытаний. 27 декабря, после пробега 1200 км, машина пришла на завод для профилактики.

Со 2 февраля начались лабораторно-дорожные испытания на Дмитровском полигоне. 25–27 мая в Чулково состоялись испытания на геометрическую проходимость, преодоление подъемов, маневренность на воде, вход в воду и выход на берег. 28 мая амфибию 49042 вновь вернули на Дмитровский полигон для продолжения дорожных испытаний.

В июле-августе 1974 г. прошли комплексные испытания машины 49042 на проходимость по торфу и песку. Для сравнения в испытаниях принимал участие автомобиль ЗИЛ-131.

Испытания на торфе проводились со 2 по 12 июля в районе г. Покров Владимирской области на торфяных картах торфопредприятия им. Классона на участке Ляпино. Стояла жаркая сухая погода при температуре воздуха +20 — +25 °C. Верхний слой торфа высох на глубину 30-100 мм. Влажность торфа на глубине 0-50 мм составляла 75 %, на глубине 300–350 мм — 95 %, на глубине свыше 500 мм -100 %.

Заезды машины 49042 осуществлялись при частоте вращения коленчатого вала двигателя 1750 об./мин, на 1 — й передаче в коробке передач и понижающей передаче в раздаточной коробке. Для определения силы тяги она буксировала за собой ПЭУ-2. Максимальная сила тяги 49042 составила 3680 кг при внутреннем давлении в шинах 0,3 кг/см². Максимальная сила тяги ЗИЛ-131 на этом участке была равна 1320 кг при давлении в шинах 0,75 кг/см².

Для испытаний на переувлажненном торфе на карте разрабатываемого поля нашли однородный по влажности и плотности участок (влажность верхнего слоя торфа находилась в пределах 91-100 %). После стоянки на торфе в течение 10–15 мин из под колес автомобиля выступала вода. При определении силы тяги на влажном торфе к машине прицепили торфяной рыхлитель. Максимальная сила тяги составила 2870 кг при давлении в шинах 0,3 кг/см².

10 июля на участке с переувлажненным торфом были проведены совместные испытания 49042 и ЗИЛ-131. Амфибия 49042 преодолела этот участок при давлении в шинах 0,3 кг/см². На ЗИЛ-131 при давлении воздуха в шинах 0,5 кг/см² повторить этот результат не удалось.

Испытания по определению расхода топлива на торфяных полях проходили 5 июля при температуре окружающего воздуха +24 °C. Массы автомобилей ЗИЛ-131 и 49042 были одинаковыми и составляли 8550 кг. Перед началом испытаний были отрегулированы системы питания, зажигания и тормозов обеих машин. На торфяном поле выделили участок длиной 100 м, ограниченный вешками, между которыми автомобиль проходил с заданной скоростью. Скорость движения поддерживалась одинаковой (примерно 15 км/ч).

Расход топлива у амфибии 49042 при движении на 3-й передаче и давлении в шинах 0,3 кг/см² составил 168,7 л/100 км; при давлении 0,6 кг/см² — 175 л/100 км. Попытались пройти мерный участок при давлении в шинах 1,0 кг/см², но при первом же заезде машина потеряла подвижность. Расход топлива у ЗИЛ-131 на этом участке при движении на 3-й передаче с включенным передним мостом и давлении в шинах 0,6 кг/см² составил 270 л/100 км. ЗИЛ-131 двигался уверенно на 2-й передаче, в то время как на 3-й передаче, особенно при движении на подъем, у него оказался недостаточен запас мощности.

Испытания на песке проходили на песчаной косе р, Оки в районе совхоза «Руновский» Каширского района Московской области в период с 18 июля по 2 августа 1974 г. Температура воздуха в этот период находилась в пределах от +15 до +22 °C, временами шли кратковременные дожди. Влажность верхнего слоя песчаного участка составляла 19,8-23,5 %. В испытаниях, кроме амфибии 49042, были задействованы ПЭУ-2 и ЗИЛ-131.
