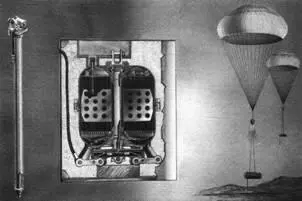

Разрез реактивного двигателя системы ПН-81.

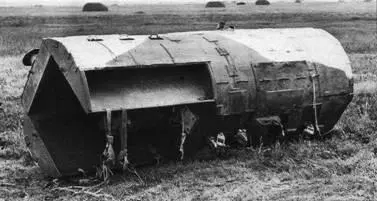

«Болванка» объекта ПН-81 после приземления. 20 августа 1953 г.

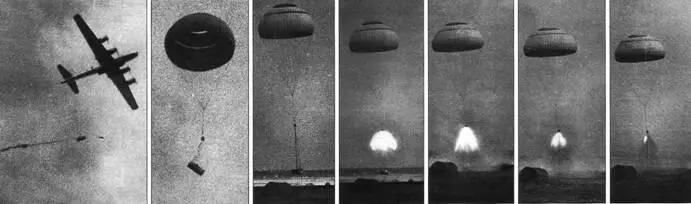

Кинокадры сброса объекта ПН-81, август 1953 г.

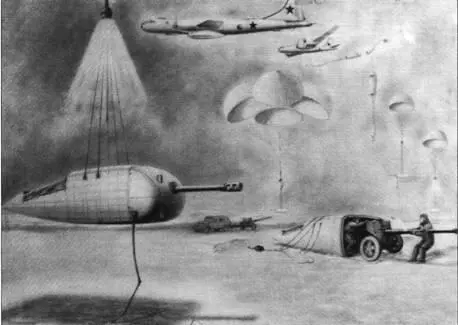

Работа парашютно-реактивной системы П-110-РП. На рисунке сравниваются варианты десантирования кабин П-110 с многокупольной системой и с ПРС.

Летом 1958 г. испытали подвесную кабину П-110 с парашютно-реактивной системой (П-110-РП) с использованием самолета Ту-4Д, но этот вариант был забракован на этапе испытаний. Однако необходимый опыт был набран.

Принцип действия инерционно-тормозной системы, разрабатывавшейся на заводе № 468 с 1950 г., вкратце сводился к следующему. Парашют соединялся с грузом через длинную ленту и блок с маховиком, на вал которого и наматывалась лента. После раскрытия парашюта он начинал вытягивать ленту и раскручивать маховик. После сматывания ленты вал останавливался, маховик продолжал вращаться по инерции. Возле земли с помощью выдвижного щупа срабатывала электроцепь, маховик снова соединялся с валом, который начинал с большой скоростью наматывать на себя ленту, подтягивая вниз парашют. В результате скорость парашюта относительно воздуха увеличивалась, что резко увеличивало его силу сопротивления и, по расчетам разработчиков, должно было уменьшить скорость снижения груза к моменту касания земли почти до нуля. Как и в случае «ракетного парашюта», это позволяло намного уменьшить площадь и массу основного парашюта.

Характерно, что «Исследование инерционно-тормозных систем для парашютного сбрасывания воинских грузов весом до 1500 кг» задавалось заводу № 468 тем же постановлением СМ СССР от 3 августа 1951 г. что и парашютно-реактивная система для «грузов весом до 5000 кг». То есть эти направления рассматривались тогда специалистами завода № 468 и заказчиками от ВВС как равноценные. Научно-исследовательская работа по исследованию инерционно-тормозных систем для различных грузов получила заводское обозначение ПН-83. В начале 1950-х гг. на заводе проводились эксперименты с инерционно-тормозной системой для грузов 100–150 кг. Так, за период со 2 июня 1953 г. по 4 мая 1954 г. было проведено 65 сбрасываний с заводского самолета По-2 системы ПН-83-120 (для груза 120 кг) с лентой длиной 10 м и капроновым парашютом площадью 22 м². На заводе были специально разработаны приборы для этих испытаний — например, самописец оборотов маховика. В отчете по результатам второго этапа экспериментальных работ по ПН-83-120, утвержденном А.И. Приваловым в конце июня 1954 г., указывалось: «Запаса накопляемой «маховиком» энергии вполне достаточно для эффективного торможения скорости грузов весом 120–140 кг от 12–14 м/с до 0».

Для экспериментального объекта ПН-83-1500 были проработаны теория и методы расчета. Предполагалось использовать в системе два маховика, вращающихся в противоположенные стороны. Однако работа не получила развития. Одной из проблем инерционно-тормозной системы была опасность скручивания ленты при вращении парашюта и раскачивании системы, при котором она становилась неработоспособной.

Общий вид объекта ПН-83-120 для исследования инерционно-парашютной системы сбрасыванием с самолета По-2, 1953 г.

Общий вид действующей модели «инерционного тормоза «ПН-83-150-7», 1954 г.

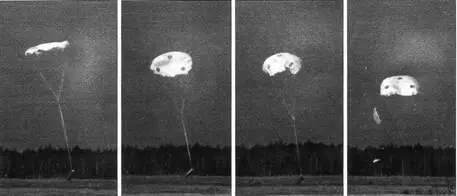

Кинокадры сброса объекта ПН-83-120, 1953 г. Виден эффект «подтягивания» парашюта к объекту перед приземлением.

1. Деловой Северо-Восток. -2006, № 10.

2. Инструкция по укладке и упаковке боевых грузов в парашютно-десантную тару — М.: Воениздат ВМ СССР, 1951.

3. История конструкций самолетов в СССР 1951–1965 гг. — М.: Машиностроение, 2000.

4. Некоторые вопросы грузовой парашютно-десантной техники. — М.: Агрегатный завод «Универсал» МАП, 1971.

5. Советские воздушно-десантные. — М.: Воениздат МО СССР, 1980.

6. Устройство и эксплуатация парашютов. — М.: Воениздат МО СССР, 1955.

7. Учебное пособие по тяжелой воздушно-десантной технике, ч.4 — М.: Воениздат МО СССР, 1974.

8. Шавров В.Б. История конструкций самолетов в СССР 1938–1950 гг. — М.: Машиностроение, 1988.

9. Якубович Н. Наш ответ США // Крылья Родины. — 2002, № 1.
