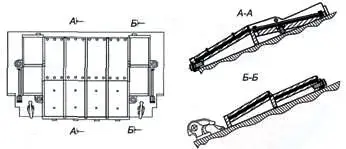

Вариант установки комплекса «Реликт» на ВЛД танка Т-72 (Т-80).

Модульная ДЗ «Кактус» на башне ходового макета танка «объект 640». Фото из архива авторов.

Комплекс «Реликт» [13] был разработан НИИ Стали и принят на вооружение в 2006 г. Разработка представляет собой эволюционное развитие комплекса «Контакт-5» в направлении увеличения эффективности защиты по БПС и обеспечения эффективной работы по тандемным кумулятивным боеприпасам, а также более удачного перекрытия защищаемого объекта и роста эксплуатационных качеств комплекса в целом.

Комплекс обеспечивает повышение противоснарядной и противокумулятивной защиты танка в курсовых углах обстрела ±20° (по корпусу) и ±35° (по башне). Противоснарядная (БПС) стойкость увеличивается в данных углах в 1,2–1,5 раза, противокумулятивная — в 2–2,1 раза.

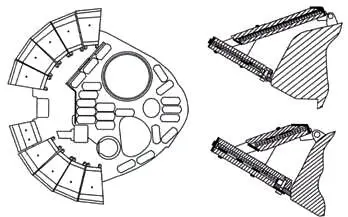

Установка комплекса «Реликт» на башне танка Т-72Б.

Варианты установки модуля «Реликт» на ВЛД. Фото из архива авторов.

Новые решения комплекса «Реликт» включают более рациональное размещение защитных блоков на башне и корпусе, дающее лучшее перекрытие защищаемой проекции танка (до 60–68 % по сравнению с 45–55 % у комплекса «Контакт-5») и повышенные возможности по защите от тандемных кумулятивных боеприпасов наряду со значительно большей живучестью и ремонтопригодностью элементов комплекса, обеспеченной его модульностью. Это достигается за счет имеющегося зазора между секциями модуля на ВЛД, дающего пространство для полета тыльной плиты по направлению атакующего ПТС, что ведет к увеличению времени воздействия. Рабочая поверхность секции ВЛД, содержащей восемь элементов 4С23, имеет единый габарит 250x500 мм, что гарантирует большую эффективность комплекса и равномерную эффективность на всей защищаемой поверхности.

В отличие от комплекса «Контакт- 5», верхние и нижние контейнеры, установленные на башне, выполнены без жесткой фиксации, что обеспечивает большую живучесть комплекса «Реликт». В процесс воздействия на атакующий ПТС вовлекается только верхний или нижний контейнер, а не весь блок, как это свойственно комплексу «Контакт-5». В составе элементов 4С23 применен новый тип ВВ, разработанный ГосНИИ «Кристалл», значительно улучшающий характеристики комплекса. Дополнительное увеличение чувствительности 4С23 к действию БПС может достигаться за счет того, что защитные пластины устройства выполнены из двух различных материалов. Акустический импеданс материала защитной пластины, расположенной первой по ходу ПТС, меньше (например, из алюминиевого сплава), чем акустический импеданс материала второй защитной пластины (из стали).

Удалось достигнуть заданных показателей стойкости элементов от не представляющих угрозу танку БПС с малой скоростью, недостаточной д\я инициирования ВВ элементов старых образцов (например, М829АЗ, начальная скорость 1555 м/с), и в то же время обеспечить надежную работу комплекса. В результате при стрельбе с большой дальности скорость соударения снаряда с мишенью может достигать 1300–1400 м/с [14].

С этой целью в состав ВВ могут быть включены микросферы из инертного материала, равномерно распределенные по элементу. Поскольку микросферы равномерно распределены по заряду взрывчатого вещества, при воздействии ударной волны ее фронт искривляется, в нем возникает множество очагов инициирования, обеспечивающих возбуждение детонации заряда взрывчатого вещества, в том числе и при воздействии БПС, имеющего невысокую скорость. Инициирование взрывчатого вещества элемента в данном варианте исполнения происходит при скорости БПС 1350–1400 м/с.

Комплекс «Реликт» предназначен для модернизации бронетанковой техники средней и тяжелой весовой категории (танки Т-80БВ, Т-72Б, Т-90, а также БМПТ).

На основе анализа открыто представленных материалов разработчиков (НИИ Стали) и данных по совершенствованию возможностей современных ПТС, приведенных в открытой печати [15], можно предположить, что комплекс «Реликт» не решает полностью вопрос защищенности современных танков Т-72Б и Т-80У от перспективных ПТС зарубежных стран.

Следует отметить, что комплекс «Реликт» все еще не получил на данный момент (по прошествии двух лет после принятия на вооружения) массового распространения в Вооруженных Силах РФ. Можно с большой вероятностью предположить, что модернизации танкового парка затянулась, и эволюционные решения могут устареть еще до массового поступления в войска.

Из-за жестких требований к массогабаритным показателям возможности дальнейшего повышения уровня защиты танков Т-72Б и Т-80У только за счет установки дополнительных защитных блоков (примером которых может быть «Реликт») без замены пакетов комбинированной брони к настоящему времени практически исчерпаны. Ситуация усугубляется и тем, что в танках Т-90 не предусмотрено модульное бронирование (как, например, реализовано на танках Т-84 и Т-80УД), что значительно затруднит их модернизацию в перспективе.

Однако защитой лобовых проекций современных танков от БПС и тандемных кумулятивных боеприпасов не исчерпывается весь спектр угроз, которым подвергаются танки на современном поле боя. Все большее распространение получают современные ПТС, атакующие танк в верхнюю проекцию, такие как ПТРК «Джавелин», «Спайк», «Билл», а так- же боеприпасы со снарядоформирующимся зарядом («ударное ядро»). На данном этапе можно сделать предположение [16], что все существующие танки (как отечественного, так и зарубежного производства) не способны в полном объеме обеспечивать решение стоящих перед ними задач. Основной причиной этому служит недостаточная защищенность от все более совершенствующихся ПТС, поражающих объект в бортовую и верхнюю проекцию [17]. В результате возникла проблема обеспечения защиты бортовых и верхних проекций танков с учетом реалий современных конфликтов.
