Для повышения живучести при возросших температурных режимах по рекомендации ЦАГИ на самолете изменили схему продува хвостовой части, а также добавили новые патрубки обдува на фюзеляже и установили новый хвостовой кок.

Также на СМ-12 установили доработанный прицел АСП-4, радиодальномер СРД-1М "Конус", триммер на руле направления, а также разместили на крыле две трубки ПВД-4.

Однако из-за задержки поставки РД-9БФ-2 на самолете СМ-12 сперва установили двигатели РД-9БФ и 19 апреля 1957 г. его отправили на заводские летные испытания, которые в связи с этим проводились по двум программам. По первой программе с двигателями РД-9БФ (до получения РД-9БФ-2) было выполнено 15 полетов, по второй программе с РД-9БФ-2-15 полетов. Также была выполнена программа испытаний на штопор (5 полетов).

Кроме того, в соответствии с выше упомянутым приказом МАП №607, а также письмом МАП №М-38/151 от 10 января 1957 г. ОКБ-155 начало работы по переоборудованию серийного самолета МиГ-19С №61210408, принадлежащего ВВС, под двигатели РД-9ФБ-2 с системой впрыска жидкости. В мае 1957 г. были выпущены все рабочие чертежи, а к концу года самолет, получивший заводское обозначение СМ-12/2, находился уже в окончательной сборке (техническая готовность на 1 января 1958 г. составляла 86%)- 1 апреля 1958 г. самолет передали на заводские летные испытания, правда, с некондиционными двигателями. В связи с длительным отсутствием кондиционных РД-9БФ-2 на самолет СМ-12/2 в июне были установлены новые двигатели РЗ-26В. Правда, вскоре на основании Постановления СМ №608-293 от 4 июня 1958 г. и приказа ГКАТ №211 от 17 июня 1958 г. работы по этой теме были прекращены на стадии подготовки самолета к проведению летно-иссле-довательских работ.

Тем временем, испытания СМ-12 с двигателями РД-9БФ-2 продолжались недолго, так как вскоре в соответствии с письмом Главнокомандующего ВВС от 28 августа 1957г. и планом работ ОКБ №3/1134, утвержденным Министром Авиационной Промышленности 30 августа 1957 г., в целях дальнейшего улучшения летно-тактических данных МиГ-19С, коллектив

ОКБ-155 переоборудовал СМ-12 под новые двигатели РЗ-26.

Двигатель РЗ-26 с увеличенной тягой на форсаже (3800 кг) на больших высотах полета, разработанный в ОКБ-26, являлся модификацией двигателя РД-9Б. На нем были проведены конструктивные улучшения с целью повышения надежности включения форсажа на больших высотах и повышения устойчивости работы на переменных режимах.

Помимо самолета СМ-12, под двигатель РЗ-26 переоборудовались еще две машины, кроме того на завод №153 была направлена техническая документация для подготовки серийного производства.

Первый экземпляр, получивший обозначение СМ-12/1, выполнявший ранее программу испытаний с двигателями РД-9БФ и РД-9БФ-2, был оснащен новыми двигателями и отправлен на заводские летные испытания 21 октября 1957 г. Второй экземпляр, построенный на базе МиГ-19С №0915331 и получивший обозначение СМ-12/3, был переоборудован под двигатели РЗ-26 в сентябре-октябре 1957 г.

Самолет СМ-12/3 являлся эталоном для серийного производства и поэтому на нем выполнили полный объем всех конструктивных изменений. Аэродинамика самолета была улучшена, как и на СМ-12/1, за счет использования сверхзвукового диффузора с автоматически управляемым двухпозиционным конусом на входе в канал воздухозаборника, в связи с чем носовая часть фюзеляжа была удлинена на 670 мм.

Установка двигателей РЗ-26 потребовала также усилить продув хвостовой части фюзеляжа для предотвращения ее прогара из-за возросших температурных режимов.

С целью уменьшения шарнирного момента на валу стабилизатора его задняя кромка была выполнена отогнутой вверх на 3°. Установка электромеханизма аварийного привода стабилизатора АПС-4МД, вместо АПС-4, позволила увеличить скорость перекладки, стабилизатора с 4 град/с до 9 град/с и улучшить условия пилотирования на электроуправлении во время посадки. Движущий момент на валу стабилизатора возрос в 2,3 раза.

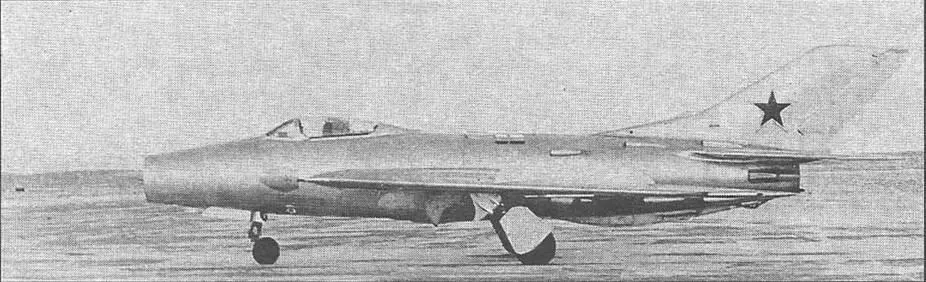

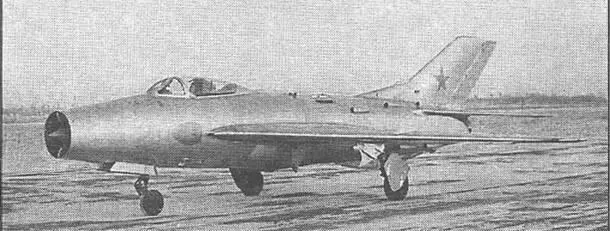

На трех фотографиях - СМ-12/1

На самолете также установили гидроусилители с полусвязанными золотниками БУ-14МСК и БУ-13МК вместо БУ-14МС и БУ-13М, а для повышения надежности провели доработку гидросистемы бустерного управления - исключили не продублированные участки гидросистем к бустерам и все резиновые шланги заменили стальными бесшланговыми соединениями.

Кроме того, СМ-12/3 оснастили радиодальномером СРД-5 "База-6" вместо СРД-1М. Остальное оборудование самолета и его агрегаты остались такими же, как и на серийном МиГ-19С.

Все вышеперечисленные доработки естественно привели к увеличению веса самолета, из-за чего конструкторам пришлось оставить на самолете только две крыльевые пушки НР-30 с боезапасом по 73 патрона, а удлинение носовой части фюзеляжа позволило также снять с них локализа-торы. Для сохранения центровки самолета СМ-12/3 на нем изменили установку балок для подвески блоков ОРО-57К, которые разместили в передней части крыла с целью смещения центра тяжести самолета вперед.

Взлетный вес самолета СМ-12/3 в результате проведенных конструктивных изменений, даже при снятой фюзеляжной пушке, увеличился по сравнению с взлетным весом серийного МиГ-19С на 84 кг. При этом центр тяжести СМ-12 все же сместился назад на 3,1% САХ.

В ноябре-декабре 1957 г. на обоих самолетах была выполнена обширная программа по отработке опытных двигателей РЗ-26, а также программа заводских летных испытаний. Кроме того, до проведения государственных испытаний на самолете СМ-12/1 были проведены контрольные испытания двигателей РЗ-26 (27 полетов). За время заводских испытаний пушечное и реактивное вооружение самолета не проверялось.

Для переоборудования в третий экземпляр - СМ-12/4, истребитель МиГ-19С №0915334 был поставлен на завод №155 в первых числах октября 1957 г. На нем, в соответствии с принятым решением МАП и ВВС, выполнялись дополнительные работы по устранению недостатков выявленных во время заводских летных испытаний самолетов СМ-12/1 и СМ-12/3. К концу года самолет находился в стадии окончательной сборки (техническая готовность на 1 января 1958 г. составила 82%). Правда, в дальнейшем самолет переоборудованием закончен не был, так как в связи с относительно успешным прохождением государственных летных испытаний первыми экземплярами надобность в третьем отпала. Однако на этом его судьба не закончилась, но об этом чуть позже.

19 декабря 1957 г. СМ-12/3 и СМ-12/1 были предъявлены в ГК НИИ ВВС на государственные летные испытания с целью снятия основных летно-технических данных и определение возможности принятия самолета СМ-12 на вооружение ВВС. В соответствии с приказом Главкома ВВС, ГК НИИ ВВС 15 апреля 1958 года представил предварительное заключение о возможности запуска самолета СМ-12 в серийное производство.
