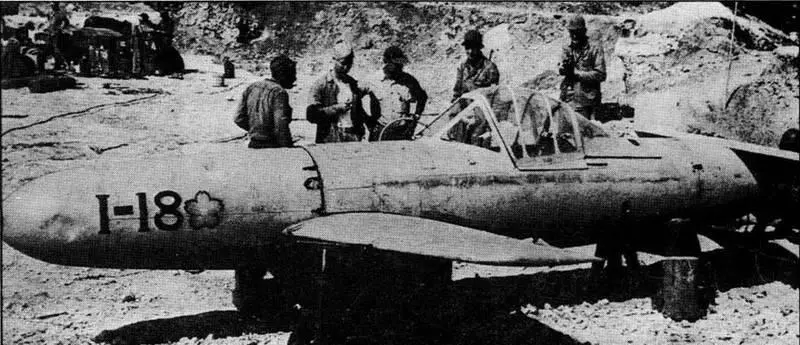

Самолет-снаряд "Ока" II, захваченный американскими войсками на о.Окинава

При разработке управляемого оружия главной проблемой является создание системы управления. В этом плане, во время войны, Япония сильно отставала от США, а тем более от Германии. Зато в Японии был несокрушимый самурайский дух и кодекс чести воина, который предписывал с радостью умереть за императора, что нашло свое отражение в действиях камикадзе.

Японская промышленность не успевала производить нужное количество "настоящих" самолетов, поэтому для действий смертников нужен был простой, надежный и дешевый одноразовый самолет-снаряд, который можно было бы выпускать из недефицитных материалов с помощью неквалифицированной рабочей силы.

Из нескольких поступивших предложений был одобрен проект подпоручика Митсуо Охта, который совместно со специалистами авиационного института при Токийском императорском университете разработал эскизный проект, который в дальнейшем реализовывался в Авиационном морском арсенале в г. Юкосука. Так возник необычный самолет-снаряд, с "системой самонаведения", основанной на применении пилота-смертника. Новый самолет получил название "Морской специальный штурмовой самолет "Ока" (MXY7) - модель 11 "Цветок вишни" и предназначался для борьбы с кораблями противника. В район атаки он должен доставляться на борту самолета-носителя, затем отцепляться и выполнив самостоятельный полет и выбор цели, атаковать ее в пикировании.

Конструкция самолета-с на ряда была до предела упрощена и делилась на 6 агрегатов: фюзеляж, крылья, хвостовое оперение с силовой установкой и боевая часть с обтекателем.

ФЮЗЕЛЯЖ состоял из трех частей. Передняя часть, выполненная из дюралевой обшивки и шпангоутов, закрывала собой боевую часть. В средней части фюзеляжа располагались крепления крыла, боевой части, петля для подвески к самолету-носителю, а также кабина пилота. В кабине устанавливались кресло пилота, два броневых листа толщиной 6 мм, защищающих летчика сзади и снизу. Под креслом находился баллон с кислородом для полета на большой высоте, органы управления (ручка и педали) и приборная доска. Комплект приборов был минимален и состоял из указателя скорости с диапазоном 160… 1000 км/ч, высотомера, компаса и указателя угла тангажа с диапазоном от + 5 до -25° (по нему выдерживался наивыгоднейший угол планирования для достижения максимальной дальности). На приборной доске располагались также рукоятка для взведения взрывателей и пятипозици-онный электропереключатель с помощью которого запускались ракетные ускорители, подвешенные под крылом, и основные ракетные двигатели. Простой рамочный прицел находился вне кабины перед лобовым стеклом.

Пока самолет-снаряд был подвешен к бомбардировщику, обеспечивалась телефонная связь между ними, и в кабину "Оки" подавался кислород с борта носителя. В хвостовой части фюзеляжа находилась силовая установка. Первоначально предполагалось использовать жидкостно-реактивный двигатель, чтобы достичь максимальной дальности, однако из-за отсутствия собственной подходящей конструкции и из-за сложностей в освоении германских достижений в этой области, остановились на связке из трех твердотопливных двигателей Тип 4-1 модель 20 с общей тягой около 7,85 кН (800 кГ), которая развивалась в течение 8-10 секунд. Длина двигателя составляла 1,98 м, диаметр 327 мм, вес - 120 кг. Два таких же двигателя (только с отклоненными соплами) могли подвешиваться под крыльями.

КРЫЛО было цельнодеревянной конструкции и имело два лонжерона и фанерную обшивку. На крыле устанавливались элероны с противофлаттерны-ми грузами. На левой консоли крепилась трубка ПВД.

ХВОСТОВОЕ ОПЕРЕНИЕ было также цельнодеревянным и состояло из стабилизатора и двух килей. Рули высоты и поворота также снабжались весовыми компенсаторами.

БОЕВАЯ ЧАСТЬ весом 1200 кг представляла собой стальную конструкцию, содержащую 450 кг тринитроанизола и крепящуюся 4 болтами к раме фюзеляжа. Вес боевой част был выбран с таким расчетом, чтобы с одного попадания вывести из строя корабль любого класса. Б.Ч. снабжалась четырьмя инерционными взрывателями и одним взрывателем в передней части - он выступал из обтекателя. Взрыватели ставились на предохранители, а после отделения от носителя они приводились в боевое состояние пилотом-смертником.

ШАССИ для боевого варианта не предусматривалось, а во время испытаний использовались посадочная лыжа и предохранительные дуги на крыльях.

Носителем для модели 11 служил специально оборудованный бомбардировщик G4M2e модель 24J (Betty). Так как стартовый вес снаряда модель 11 достигал 2140 кг, а проектная грузоподъемность Бетти = 1000 кг, то доработки бомбардировщика сводились к максимальному облегчению самолета -снималось все "лишнее" оборудование и даже уменьшался запас топлива. Створки бомбоотсека демонтировались, а сам он удлинялся, чтобы вместить в себя фюзеляж снаряда. В результате самолет-носитель имел длинную взлетную дистанцию и плохие маневренность и управляемость, за что дорого пришлось заплатить в боевых условиях.

Первый полет без включения двигателей был осуществлен 23 октября 1944 года на аэродроме в Сагами, а первый "моторный" полет - месяц спустя на аэродроме в Касима. В процессе испытаний самолет показал скорость "под двигателем" в горизонтальном полете на высоте 3500 м - 648 км/ч, а на планировании - 462 км/ч, что значительно меньше чем планировалось (800-900 км/ч "под двигателем"). Доводить снаряд не стали (главное - он показал способность летать) и сразу же запустили в серийное производство. Производство агрегатов распределили между многими субподрядчиками, а окончательная сборка производилась на заводах Куги-хо в Ёкосуке. После проверок самолеты разбирались и упакованными в ящики отправляли на фронт. Всего было произведено 755 штук снарядов "Ока" модель 11.

Камикадзе перед вылетом. Под фюзеляжем G4M2 на заднем плане - "Ока" 11

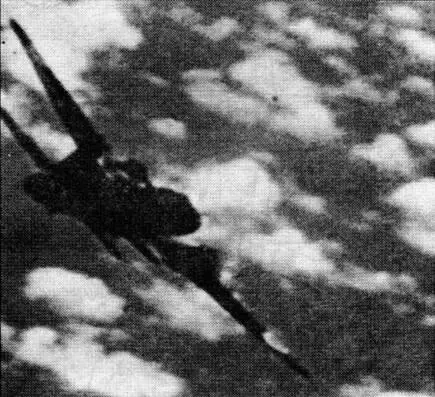

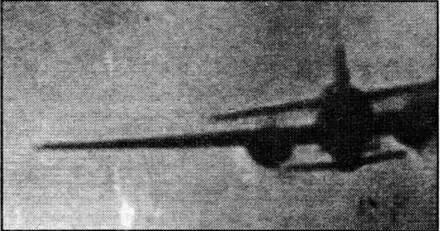

G4M2 с "Ока" В прицеле американского истребителя "Хеллкэт"
