Бомбовое вооружение было аналогичным самолету Ту-14, в грузоотсеке могли подвешиваться на бомбовых держателях мины типа АМД-500, АМД-1000,

АМД-2М, "Лира", "Десна", "Серпей" и "ИГДМ". При установке в грузоотсеке торпедного моста самолет "93" мог брать на борт торпеды типа А-2, МАН, 45-36АМ-МАВ, ТАС или ТАН. Оборонительное вооружение в основном соответствовало самолету Ту-14.

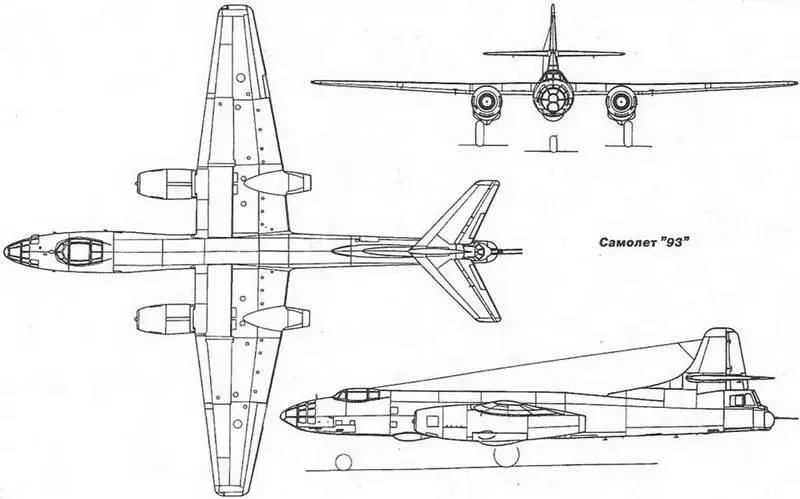

Самолет "93" не строился, все работы были закончены выпуском эскизного проекта.

Основные проектные данные самолета "93"

- длина самолета - 21,945 м;

- размах крыла - 21,68 м;

- нормальная полетная масса - 20,50 т;

- максимальная скорость на высоте 5000 м с двигателями ВК-5 - 902 км/ч; с двигателями ВК-7 - 940 км/ч;

- практический потолок - 12000 м;

- дальность полета - 3500 км;

- оборонительное вооружение - 4 х НР-23;

- экипаж - 3 чел.

Дальний бомбардировщик, проект

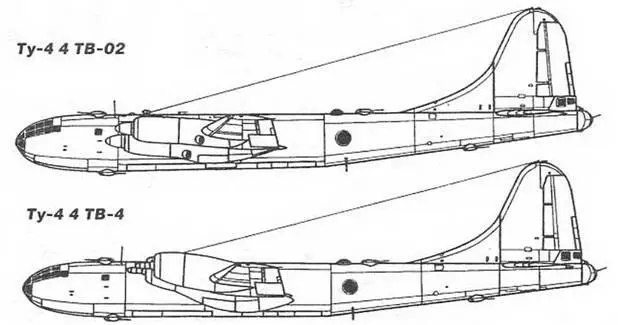

В 1950 году в КБ начались проектные работы, предусматривающие переоборудование самолета Ту-4 под первые отечественные ТВД. 22 августа 1950 года вышло Постановление Совета Министров СССР №3653-1519, по которому КБ поручалось спроектировать дальний бомбардировщик с 4-мя ТВД типа ТВ-2 (ТВ-022) мощностью по 5163 э.л.с, как модификацию серийного самолета Ту-4. Под этот тип двигателя в КБ были проведены расчеты летных характеристик Ту-4. Основные результаты расчетов были следующие:

- максимальная взлетная масса - 63300 кг;

- максимальная скорость

на высоте 10000 м - 650-680 км/ч;

- дальность полета - 5400-6300 км.

- потолок над целью - 11000-12000м;

Нормальная бомбовая нагрузка самолета определялась в 1500 кг, максимальная - в 6000-12000 кг.

Как видно из проведенных расчетов, летные данные Ту-4 с двигателями ТВ-2 в среднем улучшились всего лишь на 15-20 %, этого для начала 50-х годов было явно недостаточно. Дальнейшие работы по данной тематике были прекращены. Чуть позже появилось техническое предложение по переоснащению парка Ту-4 на ТВД типа НК-4, но и этот проект не был реализован.

Идея установки ТВД на Ту-4 получила свое воплощение в 70-е годы в КНР, где на нескольких самолетах Ту-4. из предоставленных СССР Китаю в 50-е годы, были установлены китайские варианты советских ТВД АИ-20. Эти машины в КНР использовались как летающие лаборатории для отработки самолетов-снарядов класса "воздух-поверхность", а также были переоборудованы в самолеты ДРЛО.

Дальний межконтинентальный стратегический бомбардировщик, серийный Первый отечественный межконтинентальный носитель ядерного оружия

Самолет-ракетоносец Ту-95К-20, Тушино, июль 1961 г.

На самолете "85" удалось получить дальность полета около 12000 км, при максимальной скорости порядка 600 км/ ч. За окном стоял 1951 год, в США полным ходом шли работы по межконтинентальному стратегическому реактивному бомбардировщику В-52, скорость которого должна была быть в районе 1000 км/ч. Этими машинами американцы собирались заменить в своих ВВС стратегические поршневые бомбардировщики В-36, летно-тактические характеристики которых превосходили данные, полученные на испытаниях самолета "85". Начавшаяся война в Корее показала бесперспективность дальнейшего развития бомбардировщиков с поршневыми силовыми установками. СССР опять мог оказаться в положении догоняющего. Необходимо было срочно создавать стратегический самолет-носитель, отвечающий современным требованиям. Сроки были крайне жесткие: новый самолет должен был поступить в ВВС не позднее 1954 года. Именно на этот год Кремль предполагал начало ядерного конфликта с США. К работе по созданию нового самолета подключаются два КБ: вновь сформированное КБ В.М.Мясищева и КБ А.Н. Туполева. К предварительной проработке принимается машина с четырьмя ТРД типа АМ-3, способная на скорости 900-1000 км/ч доставить 5000 кг бомбовой нагрузки к цели на территории США (практическая дальность полета не менее 13000 км).

КБ В.М.Мясищева сделало ставку именно на новые мощные отечественные ТРД АМ-3, подготовив проект ВМ-25 (будущий М-4). В КБ А.Н.Туполева и ЦАГИ, как отмечалось выше, последовательно во второй половине 40-х годов проводились исследования облика будущего стратегического бомбардировщика. Вынужденная временная ставка на стратегические машины с поршневыми двигателями (линия Ту-80 и Ту-85), с появлением в конце 40-х годов реальных проработок по отечественным мощным и сравнительно экономичным ТРД и ТВД, сменилась исследованиями по самолетам с силовыми установками на базе этих двигателей.

Начало работ по стратегической межконтинентальной машине, получившей по КБ обозначение самолет "95", официальное - Ту-95 (самолет "В"), можно отнести к весне 1950 года. С этого момента бригада Б.М.Кондорского начала предварительные проработки будущей машины. Общая компоновка и ее основные параметры были более или менее ясны: самолет со стреловидным крылом и оперением, размеры и компоновка фюзеляжа - по Ту-85, взлетная масса порядка 150000 кг. Что касается типа и компоновки силовой установки, то в бригаде была проведена большая работа по нескольким вариантам. Прорабатывались варианты с различными типами ТРД и ТВД, а также их разнообразные комбинации. В результате был рекомендован вариант с четырьмя ТВД с суммарной взлетной мощностью каждого двигателя 12000-15000 э.л.с, удельным расходом топлива на крейсерском режиме не более 0,25 кг/ э.л.с. При этом можно было гарантировать, при взлетной массе около 200000 кг, практическую дальность полета не менее 13000 км и скорости порядка 800 км/ч. Вариант с четырьмя АМ-3 давал расчетную дальность не более 10000 км и скорости порядка 900-950 км. А.Н.Туполев, прекрасно понимая, что в данном случае основной параметр это дальность полета (прежде всего надо было долететь до США), принимает к дальнейшей проработке именно вариант с ТВД, хотя командование ВВС и руководство авиапрома, ознакомившись с проектом ВМ-25, настаивало на использовании Туполевым аналогичной силовой установки из четырех ТРД. В дальнейшем, когда начались испытания опытных машин, расчеты КБ подтвердились: опытная Ту-95 вышла на практическую дальность более 14000 км, опытная М-4 показала порядка 9000 км.

Единственным реально существовавшим в то время мощным отечественным ТВД был двигатель КБ Н.Д.Кузнецова ТВ-2Ф, имевший взлетную мощность 6250 э.л.с и являвшийся развитием германского проекта ТВД типа ЮМО-022. Для будущего Ту-95 требовался ТВД мощностью не менее 12000 э.л.с, поэтому для первой опытной машины решено было делать спарку из двигателей 2ТВ-2Ф с дальнейшим переходом на перспективную разработку ТВ-12, обеспечивавшего необходимую мощность в одном агрегате. Одновременно разрабатывался уникальный редуктор для двигателя и винтовая группа с двумя огромными четырехлопастными винтами противоположного вращения.
