Авиация и космонавтика 1997 11-12

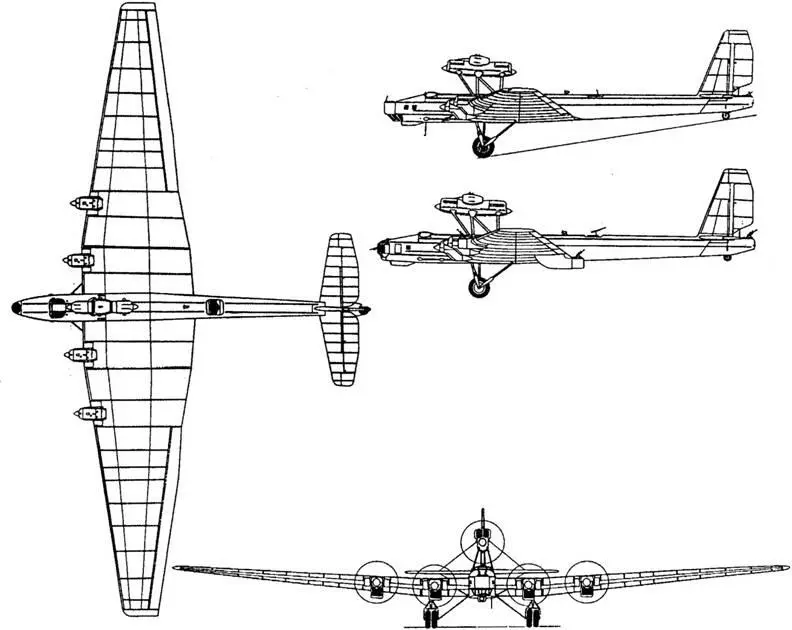

Тяжелый бомбардировщик, опытный

ТБ-4

Хотя официально доктрина итальянского генерала Д.Дуэ на роль, пути развития и характер применения тяжелобомбардировочной авиации никогда в ее чистом виде в СССР не принималась, многие из ее положений оказали существенное влияние на программы совершенствования отечественных тяжелых бомбардировщиков начала 30-х годов. На этом этапе ВВС ставило перед авиационной промышленностью задачу последовательного создания тяжелых и сверхтяжелых бомбардировщиков, которые могли бы нести нормальную бомбовую нагрузку до 25000 кг, при сохранении дальностей полета и скоростей в пределах, достигнутых на ТБ-3.

Первым шагом в этом направлении стал обмен мнениями в октябре 1929 г. между НТК УВВС и ЦАГИ о возможности постройки тяжелых бомбардировщиков грузоподъемностью 10000-25000 кг.

Результатом этих обсуждений стали ТТТ, представленные в ЦАГИ в марте 1930 г., на новый тяжелый бомбардировщик, который должен был иметь:

- двигатели типа М-35 суммарной мощностью - 5000 л.с;

- массу полезной нагрузки - 8820 кг,

- массу сбрасываемого груза - 7000-10000 кг;

- дальность полета - 2000 кг;

- скорость полета - 200 км/ч;

- практический потолок - 9000 м. По своей аэродинамической схеме,

компоновочным решениям и конструкции новый тяжелый бомбардировщик, получивший по КБ обозначение АНТ-16 (официальное - ТБ-4), являлся дальнейшим развитием ТБ-3, имел с ним много общего и отличался от него значительно большими геометрическими размерами и увеличенной мощностью силовой установки. Особенностью проекта было наличие двух больших бом-боотсеков длиною по 5 м и шириною около 2 м, расположенных в фюзеляже перед и за центропланом крыла. Такие крупные грузоотсеки в фюзеляже были применены впервые в мировой практике самолетостроения. Для автономного питания бортовых систем самолета на нем впервые была применена централизованная электрическая бортовая установка с приводом от специального бензинового двигателя. В систему оборонительного вооружения были введены авиационные пушки.

Внутри КБ работа над проектом была распределена следующим образом: В.М.Петляков - крыло, А.А.Архангельский - фюзеляж, Н.С.Некрасов - оперение, Н.И.Петров - шасси, И.И.Погос-ский и Е.И.Погосский - силовая установка, И.П.Толстых - вооружение. Бом-боотсеки проектировались под руководством К.П.Свешникова и В.М.Мясищева.

Первоначально проектирование АНТ-16 шло под заданные в ТТТ двигатели М-35 мощностью по 1250 л.с, которые должны были устанавливаться на крыле, но из-за задержки с их готовностью самолет был перепроектирован под шесть М-34 мощностью по 730/ 830 л.с. Соответственно была изменена компоновка силовой установки: два дополнительных двигателя были установлены в тандемной установке над фюзеляжем.

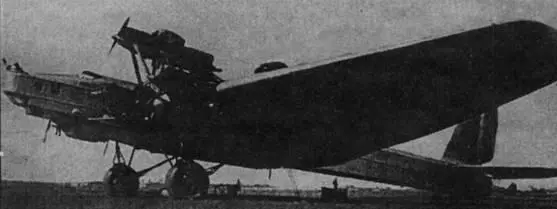

В феврале 1933 г. началась перевозка частей самолета на аэродром, до апреля проводилась сборка и мелкие доработки, и 3 июля 1933 г. М.М.Громов впервые поднял ТБ-4 в воздух. 23 сентября после окончания заводских испытаний и сдаточного полета ТБ-4 был передан на совместные государственные и войсковые испытания. На испытаниях АНТ-16 показал летные данные, которые в основном удовлетворяли ТТТ, выданным заказчиком на самолет, однако отмечалось, что машина имеет резервы по их улучшению, в основном за счет улучшения характеристик силовой установки. Были выставлены дополнительные требования к машине, которые КБ должно было учесть при постройке "дублера" и головного серийного самолета. В проект был внесен ряд конструктивных изменений, улучшавших ЛТХ и предусматривавших возможность быстрого переоборудования машины под транспортный или пассажирский варианты. "Дублер" начали строить в августе 1932 г, серийная постройка предполагалась сначала на заводе №22, а затем в 1933 г. решено было серийное производство ТБ-4 передать на новый воронежский завод №18. 2 июля 1933, еще до начала государственных испытаний, работы по "дублеру" были прекращены, его готовые агрегаты передали для изготовления самолета АНТ-20 ("Максим Горький"). Опытный АНТ-16 в дальнейшем использовася по программе испытаний, связанных с созданием тяжелых самолетов, в том числе и АНТ-20, а также для отработки систем транспортировки легкой бронетехники. Выпуск головного серийного ТБ-4 завода №18 предполагался на первый квартал 1935 г., но к началу 1934 г. все работы по машине были свернуты, так как к этому времени взгляды ВВС на тяжелый бомбардировщик эволюционезиро-вались в направлении скоростной высотной машины класса "Летающая крепость" (будущие отечественный ТБ-7 и американский В-17).

Помимо опытного АНТ-16 и "дублера" в КБ прорабатывались или рассматривались следующие варианты самолета:

- АНТ-16 пассажирский вариант. Проект пассажирского самолета на основе агрегатов ТБ-4. работы велись в

1932 г;

- ТБ-4бис. Проект варианта ТБ-4 со стальной конструкцией и уменьшенной площадью крыла, был по инициативе ВВС включен в план КБ 1932 года;

- ТБ-4 с паротурбинной силовой установкой. В 1932 г. рассматривался вопрос о применении на самолете паротурбинной авиационной силовой установки разработки ХАИ;

- ТБ-4 для перевозки спецгрузов. В 1933 г. У ВВС предложил КБ проработать возможность перевозки в грузовых отсеках самолета серийных и проектируемых танкеток и легких танков типа Т-18, Т-27, Т-37, Т-34 (не путать со средним Т-34 ВОВ). В рамках намечавшихся работ в феврале 1935 г. проводились опыты по подъему танкетки Т-27 (2,7 т) и грузов массой в 5 и 6 т.

Основные данные опытного самолета ЛИТ-16

- длина самолета -54,0 м;

- размах крыла - 32,0 м;

- высота самолета - 11,73 м;

- площадь крыла - 422 м2;

- нормальная взлетная масса -33000 кг;

- бомбовая нагрузка -4000-10000 кг;

- максимальная скорость у земли - 200 км/ч;

- практический потолок - 2750 м;

- оборонительное пулеметное вооружение - 10 х ДА пушечное - 2 х "Эрликон*

- экипаж - 12 чел

Тяжелый бронированный штурмовик, проект

Во второй половине 20-х годов в НТК ВВС под руководством С.В.Ильюшина были выработаны ТТТ к бронированным самолетам штурмовикам. Согласно им авиационной промышленности предполагалось заказать тяжелый бронированный штурмовик (ТШ-Б), предназначенный для уничтожения хорошо защищенных наземных целей на поле боя, включая подвижные бронированные цели.

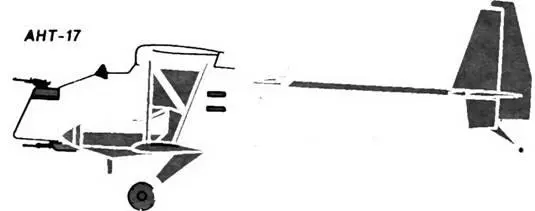

Задание на ТШ-Б, получивший по КБ обозначение АНТ-17,ЦАГИ получил в 1929 г. Работы по проектированию самолета велись в 1930 г. Коллектив А.Н.Туполева подготовил оригинальный проект самолета, оснащенного мощным наступательным пулеметно-пушечным и бомбардировочным вооружением, с зачатками рациональной системы бронирования. Согласно проекта АНТ-17 представлял собой двухмоторный (2 двигателя М-34) четырехместный биплан. Вооружение: ДРП калибра 75 мм, восемь пулеметов калибра 7,62 мм и 1000-1500 кг бомб. Броней защищались все жизненно важные части самолета: рабочие места экипажа, силовая установка. Общая масса брони достигала 1000 кг, из них 380 кг входило в силовую схему конструкции, воспринимая действующие на самолет нагрузки.
