Авиация и космонавтика 1997 10

(Боевой конь воздушной кавалерии)

Михаил НИКОЛЬСКИЙ

Окончание. Начало в. "АиК" выпуск 25-27

Еще на ранних стадиях разработки вертолета AH-1G интерес к нему проявило командование корпуса морской пехоты США. Оценив достоинства нового вертолета, моряки отметили, что в исходном варианте AH-1G вертолет для флота не приемлем. Больше всего морских пехотинцев не устраивало наличие на AH-1G только одного двигателя. Однодвигательный вариант не является оптимальным и для сухопутного вертолета, опыт войны в Юго-Восточной Азии хорошо это показал. Все же, в случае отказа или повреждения единственного двигателя над земной твердью, у экипажа есть неплохие шансы спасти свои жизни. В случае Посадки на воду в открытом океане шансы на спасение резко падают. Поэтому, в морской авиации требования к надежности техники и безопасности полетов гораздо выше, чем в авиации сухопутных войск. Обязательным требованием к вертолетам флота США было (начиная с 60-х годов) и осталось наличие не менее, чем двух двигателей.

Требование установки на "Хью Кобре" двух ГТД было главным, но не единственным. Несущий винт необходимо было оборудовать тормозом для быстрой остановки вращения после выключения двигателей. Требовалось предусмотреть защиту вертолета от коррозии, особенно агрессивной во влажном и соленом морском воздухе. Новый вертолет предполагалось использовать для огневой поддержки десанта и, моряки сочли необходимым усилить стрелковое вооружение, заменив стандартную турель ХМ-28 на новую с 20-мм скорострельной пушкой.

Фирма Белл, имея в кармане многомиллионный контракт на поставку боевых вертолетов для армии, чувствовала себя очень уверенно и не спешила идти на выполнение всех требований нового заказчика. Торг между флотом и вер-толетстроителями был долгим и сложным. Все же компромисс был найден, и 28 мая 1968 г. фирма Белл и командование корпуса морской пехоты подписали контракт на поставку 49 боевых вертолетов новой модели, получившей обозначение AH-1J "Си Кобра".

На морской "Кобре" установили два турбовальных двигателя Пратт-Уитни Канада Т400-СР-400 общей мощностью 1800 л.с, но, как и в случае с AH-1G, трансмиссия была рассчитана на передачу только 1250 л.с, да и то на чрезвычайном режиме. Двигательная установка не разрабатывалась заново, а была позаимствована у гражданского вертолета Белл 212. Увеличение мощности силовой установки, по сравнению с "Хью Коброй", потребовало усиления конструкции хвостовой балки и рулевого винта. Хорда лопасти рулевого винта для улучшения управляемости была увеличена на 8 см.

Внешне, кроме установки двух двигателей, "Си Кобра" отличалась от АН-1G далеко выступающими за фюзеляж тремя стволами 20-мм пушки Дженерал Электрик Ml97, смонтированной на турели с углами обстрела +110° по азимуту и +18", -50° по вертикали. Боезапас пушки составлял 750 снарядов. Теоретически скорострельность орудия была 750 снарядов/мин, но практически можно было без риска потери прочности конструкции планера выпускать лишь 160 снарядов в минуту. Подвесное вооружение, также как и у армейского вертолета, размещалось на четырех подкрыльевых узлах. В его состав входили блоки НАР LAU-61 (по 19 ракет в блоке), LAU-69 (по 7 ракет), контейнеры с 7,62-мм пулеметами М18, дымовые гранаты Ml 18 и зажигательные авиабомбы GBU-55.

Длинные стволы пушки породили проблему, не возникавшую у "Хью Кобры". При отклонении пушки вбок от оси вертолета существовала опасность поражения стволов собственными НАР или очерядями из пулеметов подвесных контейнеров. Поэтому применение вооружения, подвешенного на подкрыльевых узлах, блокировалось, если орудие не было установлено в "нулевое" положение (по оси вертолета, +5°).

При длительных полетах над водными пространствами, лишенными ориентиров, особое внимание уделяется навигации и связи. В связи с этим на вертолете AH-1J значительно пересмотрели, по сравнению с исходной моделью, состав бордового электронного оборудования. Радиосвязное оборудование включало комадную радиостанцию AN/ ARC-51, тактическую радиостанцию УКВ диапазона AN/ARC-131, а навигационное - приемник радонавигацион-ной системы ближнего действия ТАСА-N и гирокомпас.

В свете новых, весьма радикальных доработок вертолета, потребовалось время для испытаний новой модификации "Кобры", хотя в боевом вертолете срочно нуждались морские пехотинцы и флот во Вьетнаме. Первый полет "Си Кобра" совершила 14 октября 1969 г., летные испытания трех предсерийных вертолетов проходили в испытательном центре ВМС США Патуксен-Ривер. В сентябре 1970 г. "Си Кобры" начали поступать на вооружение строевых частей корпуса морской пехоты. Серийное производство продолжалось до февраля 1975 г., всего было поставлено 69 вертолетов AH-1J.

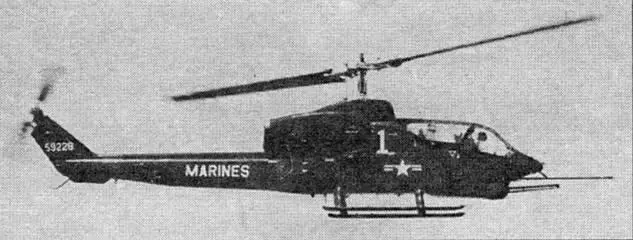

AH-IT в ходе летных испытании

Иранская "Кобра" AH-IJ

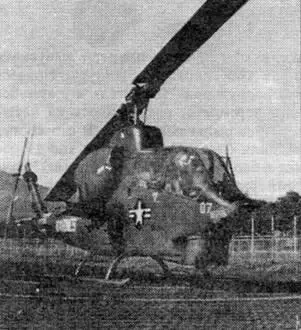

АН-1J в центре авиации КМП США

Самый большой заказ на "Си Кобры" поступил из Ирана, тогдашнего закадычного союзника США, контракт был заключен в 1972 г. В общей сложности, Ирану было поставлено 202 вертолета АН-1J. Решающую роль в выборе именно "Си Кобры", а не "Хью Кобры" сыграло наличие двух двигателей и лучшие высотные характеристики, поскольку боевым вертолетам предстояло летать в горной, пустынной местности. Как и в случае с армейской моделью "S", под одним индексом "J" скрываются различные модификации.

Представители шаха пожелали принять на вооружение значительно усовершенствованный по сравнению с исходным боевой вертолет. Были установлены более мощные двигатели T400-WV-402, новая трансмиссия и фильтры на воздухозаборники. Поставки вертолетов иранским вооруженным силам начались в 1974 г. и закончились в апреле 1977 г. Последние 62 вертолета "Си Кобра", предназначенные для Ирана, оснащались ПТУР "Toy". Другим экспортером стала Южная Корея, для вооруженных сил этого государства в 1976-77 годах было построено восемь вертолетов АН-1J в "иранском" исполнении, с ПТУР "Toy".

Иранский заказ послужил толчком для серьезной модернизации "Си Кобры" модели "J". Работы над очередным вариантом боевого вертолета начались задолго до того, как последний вертолет АН-1J покинул сборочный цех завода в Форт-Уорте. В дополнение к "иранским" изменениям на новый вариант установили более совершенный несущий винт гражданского вертолета Белл 214. Рулевой винт с удлиненными лопастями большей хорды также был взят от вертолета Белл 214. Из-за применения несущего и рулевого винтов больших диаметров пришлось на 79 см удлиннить хвостовую балку. В систему вооружения были интегрированы ПТУР "Toy", отсюда и обозначение модификации - "Т". Примечательно, что в отличие от коллег из армии, моряки онюдь не настаивали на установке противотанковых ракет на вертолет. Главной задачей боевых вертолетов в ВМС считалась огневая поддержка десанта, а не борьба с бронированными целями. Танки и прочие БТРы должны были уничтожать палубные штурмовики и штатные противотанковые средства морской пехоты. Тем не менее, конгресс США посчитал необходимым установить ПТУР "Toy" на вертолетах "Си Кобра" (!!! - такое бывает крайне редко, обычно военные убеждают законодателей потратить деньги на разработку очередной системы вооружения). Командование флота было вынуждено согласиться с решением конгрессменов, но продолжало тихой сапой его саботировать: только 24 из 55 построенных вертолетов АН-IT были оснащены ПТУР "Toy". Внешне вертолеты АН-IT, оснащенные "Toy", легко отличимы: в передней части фюзеляжа появилась турель с окошками прицельной системы М-65, такая же, как на "Хью Кобре" AH-1Q.
