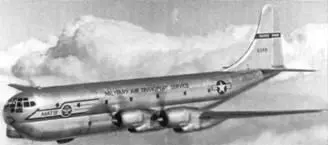

Боинг С-97 «Стратофрейтер»

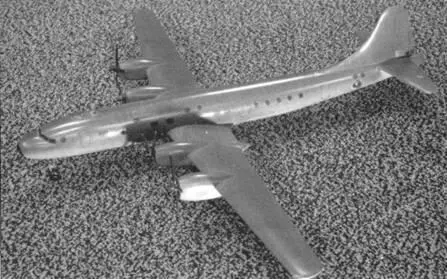

Модель Ту-75

Изучив пожелания ВВС, ОКБ А.Н.Туполева предложило делать военно-транспортный самолет с использованием опыта разработки пассажирского самолета «70» и с использованием агрегатов и систем серийного Ту-4. В частности, от бомбардировщика предполагалось взять оборонительные пушечные установки, агрегаты самолетных систем, пилотаж-но-навигационное и специальное оборудование.

В сентябре 1 946 года ОКБ приступило к работам по модификации проекта «70» в военно-транспортный самолет. 1 1 марта 1947 года вышло Постановление Правительства и вслед за ним Приказ МАП от 1 6 апреля 1947 года, согласно которым ОКБ поручалось спроектировать и построить на базе самолета «70» военно-транспортный самолет в одном экземпляре и сдать его на государственные испытания в августе 1 948 г. Проект получил по ОКБ обозначение самолет «75», официальное - Ту-16 (затем фигурировало обозначение Ту-20, потом Ту-75).

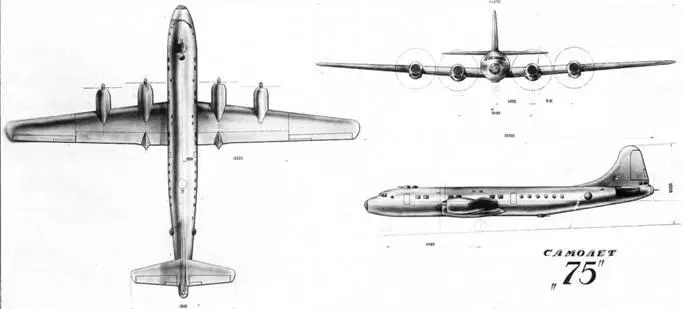

Эскизный проект самолета был готов к декабрю 47 г. Согласно ему конструктивно новая машина представляла переделку исходного самолета «70» с максимальным использованием элементов последнего. Крыло, хвостовое оперение, мотогондолы, шасси и большая часть оборудования были заимствованы с Ту-70 и с Ту-4 практически без изменений. Несколько были увеличены размах крыла и его площадь, также удлинили фюзеляж. Высота на стоянке была уменьшена, соответственно доработали шасси. По проекту двигатели предполагалось использовать те же, что и на Ту-4 - АШ-73-ТК-19, затем в проекте перешли к модернизированным АШ-73ТКНВ (АШ-73ТКФН). Максимальный диаметр фюзеляжа в его средней цилиндрической части был таким же, как и на самолете «70» - 3,6 м. Конструктивно герметический фюзеляж «семидесятки» дорабатывался следующим образом:

- вводился опускающийся пол в задней части;

- вводился грузовой люк-трап;

- появились десантные люки;

- вводились три стрелково-пушеч-ных установки с пушками Б-20Э (верхняя передняя и нижняя со спаренными пушками Б-20Э, задняя - с тремя пушками).

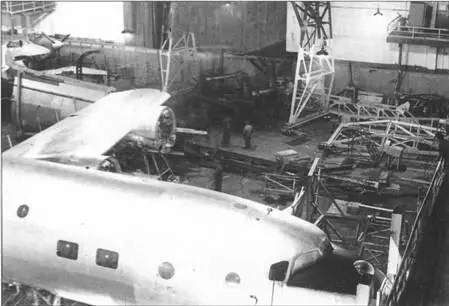

Макет Ту-75 в цеху

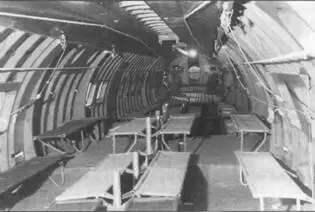

Макет салона Ту-95, приспособленный в качестве санитарного

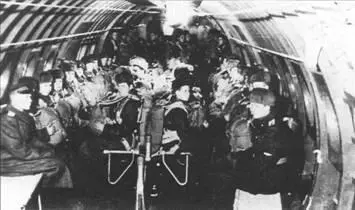

Оценка макета салона Ту-75 в десантном варианте

Наиболее интересным элементом конструкции был нижний трап-люк, который можно было использовать как трап при погрузке личного состава и техники. В свою очередь, деление трапа на две части с открытием заднего отсека внутрь фюзеляжа и переднего наружу, обеспечивало возможность парашютного десантирования людей и техники. В этом плане ОКБ А.Н.Туполева предвосхитило системы, которые затем были разработаны и применены на военно-транспортных самолетах ОКБ О.К.Антонова Ан-8 и Ан-12.

При создании самолета «75» впервые в СССР была предпринята успешная попытка создания полноценного самолета, способного решать задачи перевозки по воздуху тяжелой и крупногабаритной техники внутри фюзеляжа. Самолет предполагалось использовать в трех взаимно конвертируемых вариантах: в транспортном, десантном и санитарном.

В транспортном варианте самолет должен был брать на борт или две САУ типа ОСУ-76, или два трактора СТ-3, или 6-7 автомобилей ГАЗ-67Б, или 5 пушек калибра 85 мм без тягачей, или две пушки с двумя тягачами, а также другие виды боевой и транспортной техники в различных комбинациях. Максимальная масса перевозимых грузов достигала 12 тонн. Для обеспечения процесса загрузки техники и грузов в потолочной части фюзеляжа была смонтирована подвижная лебедка грузоподъемностью в 3 тонны.

Десантный вариант мог брать на борт 120 солдат с высадкой их на земле или 90 парашютистов-десантников с выброской их в полете. Можно было использовать 64 парашютных груза типа ПД-ММ, которые монтировались в верхней части фюзеляжа.

В санитарном варианте самолет был способен перевозить 31 раненого на носилках в сопровождении четырех медицинских работников.

Согласно предварительным расчетам, проведенным в Отделе техпро-ектов ОКБ под руководством С.М.Е-гера, новый «транспортник» на высоте 3000 м при взлетной массе 63 тонны с запасом топлива 13,5 тонны, с грузом в 9,0 тонн имел максимальную техническую дальность 3200 км, а при запасе топлива 16,5 тонны и с грузом 6,0 тонн дальность увеличивалась до 4200 км.

В декабре 1947 года, одновременно с завершением эскизного проекта, был построен макет самолета. В январе 1948 состоялась макетная комиссия. В июне 1948 года вышел приказ МАП, по которому из-за загрузки ОКБ по Ту-4 и реактивным фронтовым бомбардировщикам семейства Ту-14, предъявление самолета «75» на государственные испытания сдвигалось на июнь 1949 года. Самолет запускался в опытное производство на Казанском филиале ОКБ, которым руководил И.Ф.Незваль. В дальнейшем предполагалась строить серийно машину на заводе № 22.

Постройка опытного экземпляра закончилась в ноябре 1949 года. Построенный самолет несколько отличался от того, что предполагалось сделать в рамках проекта. Прежде всего, «75» лишился двух фюзеляжных пушечных установок, осталась только кормовая, да и та не была оснащена пушками.

Опытный самолет был собран в Казани, но его испытания и доводки должны были проводить на летно-до-водочной и испытательной базе ОКБ на аэродроме ЛИИ.

28 ноября 1949 года по степени готовности машины разрешается ее перелет в Москву. Через два месяца, 20 января 1950 года была выполнена первая рулежка по заводскому аэродрому завода № 22. В первый полет самолет «75» ушел 21 января

1950 года. Машину пилотировал экипаж во главе с летчиком-испытателем В.П.Маруновым, второй пилот-А.Д.Перелет.

1 февраля 1950 года опытный самолет совершил перелет на аэродром ЛИИ в Жуковский. Начались заводские испытания и доводки самолета и его систем. Испытания «75» прошли сравнительно спокойно. Закончили их 30 мая того же года с положительным результатом. Сказывался опыт постройки, испытаний и доводок Ту-4 и Ту-70. В ходе испытаний на самолете летали летчики-испытатели А.И.Кабанов (генерал, начальник летной службы ОКБ), М.Мельников и др. На испытаниях экипаж самолета состоял из 6 человек. За самолетом к этому времени окончательно закрепился шифр Ту-75, под которым он и проходил испытания.
