Коренных изменений, с учетом способности летательного аппарата длительно воспринимать в полете высокие и сверхвысокие температуры, требовала конструкция подобного летательного аппарата. Выбор конструкции должен был определяться следующими факторами: с одной стороны, интенсивностью аэродинамического нагрева и его продолжительностью, а с другой стороны, кратностью ее использования или ресурсом.

Накопленный опыт показывал, что для летательных аппаратов, подверженных интенсивному аэродинамическому нагреву продолжительное время перспективными представлялись следующие типы конструкций: «горячая», теплоизолированная и активно-охлаждаемая. «Горячая» конструкция непосредственно контактирует с окружающей средой.

Теплоизолированная конструкция защищена теп-лоизлучающим слоем или экраном. Конструкция с активным охлаждением предполагала использование системы циркуляции теплоносителя, отводящего тепло от обшивки. Основными проблемами, требовавшими решения, являлись ослабление температурных напряжений, уменьшение коробления и увеличение ресурса конструкции. Одним из направлений, позволявшим ослабить температурные напряжения, являлось использование теплозащитных панелей (гофрированных, трубчатых и т.п.). Теплоизолированные конструкции предлагалось выполнять как сочетание силовой конструкции и теплозащиты. Самолет с умеренными требованиями к ресурсу и с крейсерским числом полета М=6 мог иметь «горячую» конструкцию или экранированную конструкцию, или упрощенную пассивную систему охлаждения. Для самолетов с большим ресурсом активная система охлаждения представлялась необходимой. В системе должны были использоваться промежуточные теплоноситель (например этиленгликоль), циркулирующий в каналах обшивки, передающий тепло через теплообменник жидкому водороду, который после этого должен был служить охладителем компонентов двигателя и поступать в камеру сгорания. Требования к активной системе могли быть снижены применением теплозащитных экранов или теплоизоляции.

Необходимость использования жидкого водорода в качестве топлива гиперзвукового самолета требует разработки высокоэффективной конструкции баков и низкотемпературной теплоизоляции (НТИ). Несмотря на то, что начиная с 60-х гг. было исследовано как в США, так и в СССР много различных конструкций криогенных баков и НТИ ни одна из этих конструкций не удовлетворяет как техническим, так и экономическим требованиям для гиперзвукового самолета. Так, конструкции криогенных баков и НТИ, разработанные для применения в ракетной технике, имеют ограниченный ресурс. Отсутствие необходимости их многократного использования не требовало подробных исследований срока службы НТИ при длительном влиянии термоциклирова-ния, вибрации, климатических условий, старения материалов с точки зрения деградации их теплофизичес-ких и физикомеханических характеристик во времени.

Исследования по вопросам создания самолета на криогенном топливе показали, что среди множества технических проблем, одной из наиболее существенных является тепловая защита криогенных топливных баков.

Имевшийся, на тот период, задел в области гиперзвуковой аэродинамики был более весомый, чем в области конструкций и силовых установок будущих гиперзвуковых самолетов. Многие результаты аналитических и экспериментальных исследований, проведенных по другим авиационным, ракетным и авиационно-космическим программам (в частности по МВКА) были во многом применимы к гиперзвуковым самолетам. Предстояло еще много сделать для определения оптимальной аэродинамической схемы, обеспечивающей полезное взаимодействие силовой установки и планера гиперзвукового самолета. Как и для обычных самолетов, необходимо было вести исследования по применению систем активного управления при уменьшении запасов статической устойчивости, что должно было снизить размеры и массу летательного аппарата.

В СССР работы по гиперзвуковым самолетам в ударных вариантах начались в середине 70-х годов. К работам над этой перспективной тематикой было подключено несколько авиационных ОКБ страны и научно-исследовательских организаций авиационной промышленности.

В Туполевском ОКБ работы шли в следующих направлениях:

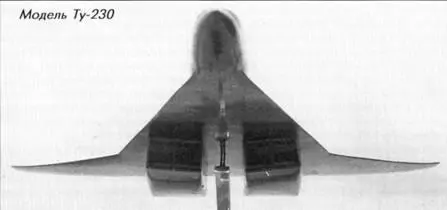

- исследования и проектирование гиперзвукового дальнего ударного самолета, рассчитанного на крейсерскую скорость полета, соответствующую М=4 - проект «230» (Ту-230). Проектирование было начато в 1983 г. Эскизный проект был готов в 1 985 г. Взлетная масса самолета определялась в пределах 180 т. Силовая установка должна была состоять из четырех комбинированных ТРД типа Д-80. Максимальный запас топлива (керосин) - 106 т. Высота крейсерского полета 25000 - 27000 м, максимальная дальность полета определялась в 8000 - 10000 км при продолжительности полета 2,3 часа, (длина самолета - 54,15 м, размах крыла - 26,83 м);

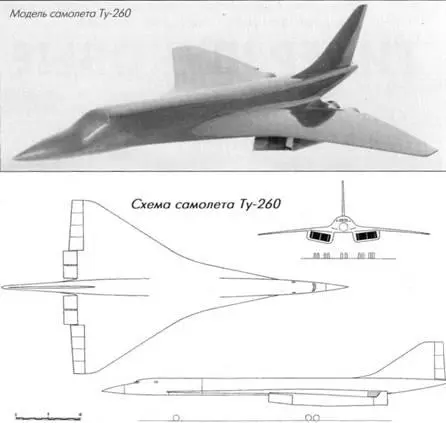

- исследования и проектирование гиперзвукового дальнего самолета, рассчитанного на крейсерскую скорость полета, соответствующую М=6 - проект «260» (Ту-260). Это был ЛА с двигателями, работающими на крейсерском режиме на жидком водороде с дальностью полета до 12000 км при 10 т полезной нагрузки;

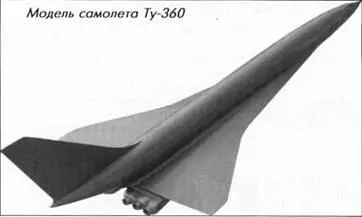

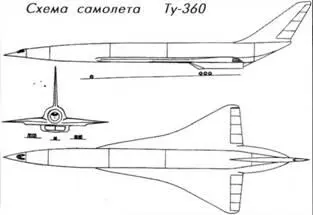

- исследования и проектирование гиперзвукового межконтинентального самолета, рассчитанного на крейсерскую скорость полета, соответствующую М=6, при заданной максимальной дальности полета до 16000 км и с полезной нагрузкой до 20 т - проект «360» (Ту-360). Высота крейсерского полета 30000 - 33000 м.

По теме «260» и «360» в ОКБ было подготовлено несколько вариантов гиперзвукового самолета с силовой установкой с 4 - 6 маршевыми ПВРД и с шестью разгонными ТРДД тягой по 22000 кгс. Расчетный удельный расход топлива ПВРД на крейсерском режиме составлял 1,04 кг/кгсч. Выбранная компоновочно-аэродинамическая схема позволила получить расчетные значения качества 5,2 - 5,5. Для разгонных ТРДД предполагалось использовать керосин.

Некоторые характеристики двух проектов гиперзвукового самолета Изделие «260» «360»

Взлетная масса, т 253 350 Полезная нагрузка, т 10 20 Высота крейсерского полета, км 29,2- 29,230,3 30,3

Площадь крыла, м2 840 1260 Диаметр фюзеляжа, м 6 8

В рамках работ по гиперзвуковым самолетам в ОКБ было подготовлено предложение по проекту гиперзвукового пассажирского самолета, рассчитанного на крейсерский полет со скоростью, соответствующей М=4,5 - 5 на высотах 28 - 32 км. Дальность полета определялась в 8500 - 10000 км. Число пассажиров - 250 - 280 человек. Силовая установка - комбинированная (ТРД + ПВРД), в качестве топлива должен был использоваться сжиженный природный газ.
