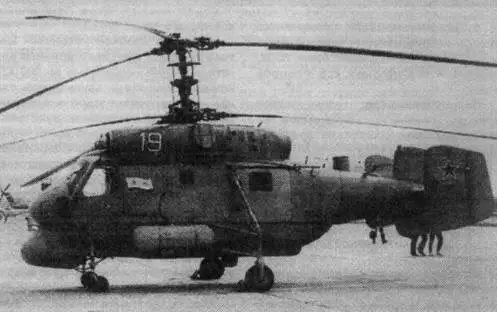

Экипаж вертолета состоит из двух человек.

Вертолет имеет следующие данные: скорость полета - до 220 км/ч., практический потолок - 4200 м, дальность полета (с баллонетами и заправке топливом 765 кг) составляет 270 км, продолжительность -2 ч. Максимальный взлетный вес вертолета - 7200 кг.

Пилотажно-навигационное оборудование позволяет выполнять полеты в сложных метеорологических условиях днем и ночью. В состав его наряду с обычными измерителями скорости, высоты и курса полета включен автопилот АП-114 и указатель параметров висения УПВ-2.

Автопилот обеспечивает автоматическую стабилизацию и управление вертолетом при полете по заданной траектории, поддерживает заданную высоту висения и вертикальность кабель-троса опускаемой гидроакустической станции по сигналам от указателя параметров висения. Этот режим называется «Поиски. В режиме работы автопилота «Наводка» обеспечивается автоматическое управление вертолетом в процессе боковой наводки при решении задачи поражения. Управляющие сигналы на автопилот поступают при этом от прицельно-вычислительного устройства ПВУ-В-1.

Выполнение вертолетом основных задач поиска, слежения и поражения ПЛ осуществляется комплексом специальной аппаратуры, названной поисково-прицельной системой «Байкал». В нее входят: радиогидроакустическая система «Баку», радиолокационная станция «Инициатива-2К», радиоприемник маяков-ответчиков РПМ-С с радиолокационными буями «Поплавок-1 А», прицельно-вычислительное устройство ПВУ-В-1 «Жасмин», опускаемая гидроакустическая станция ВГС-2 («Ока»).

Бортовое оборудование системы «Баку» состоит из приемного устройства СПАРУ-55 с антенной. В поисковом варианте на вертолет может подвешиваться до 36 буев РГБ-НМ в грузовом отсеке и 4 дневных или ночных ОМАБ на внешние держатели. В ударном варианте на вертолет подвешивается торпеда AT-1 (АТ-1М).

С применением буев обеспечивается возможность поиска на удалениях, в 1,5 раза превышающих радиус действия вертолета с опускаемой гидроакустической станцией. Буи являются основным средством поиска ПЛ в темное время суток из-за невозможности выполнения висения над водной поверхностью в этих условиях как по причине необеспеченности соответствующим оборудованием, так и из-за нежелания подвергать летный состав необоснованному риску.

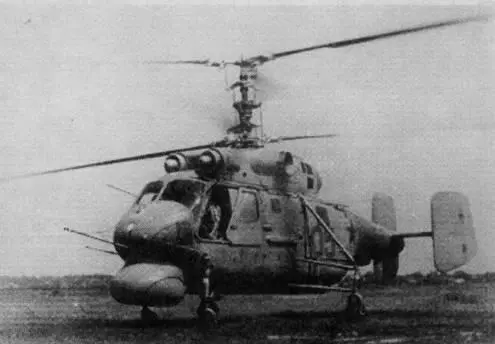

Панорамная радиолокационная станция «Инициатива-2К» имеет круговой обзор, работает в сантиметровом диапазоне волн, мощность в импульсе - до 55 кВт. Она предназначена для поиска надводных целей, навигации, определения вместе с ВГС-2 параметров движения погруженной ПЛ и прицельного торпедометания (бомбометания). Она используется также для совместной работы с буями типа «Поплавок-1 А» для вывода вертолета в точку применения средств поражения.

Радиоприемник маяков РПМ-С совместно с радиолокационным буем применяется для решения навигационных задач и прицеливания.

Радиолокационные буи «Поплавок-1А» подвешиваются в специальных кассетах на наружной подвеске (3 буя) и сбрасываются штурманом вертолета. Высота сбрасывания от 15 до 200 м, источники питания обеспечивают работу буя в течение 20 мин, дальность связи с ним от 0,3 до 25 км.

Решающим устройством в поисково-прицельной системе является прицельно-вычислительное устройство ПВУ-В-1 «Жасмин». Это аналоговый вычислитель, в котором применены электромеханические устройства и следящие потенциомет-рические системы. Фактически ПВУ является автосинхронизирующим прицелом с полуавтоматическим сопровождением цели. При решении противолодочных задач штурман полученную с помощью буев, гидроакустической станции, а также РЛС информацию вводит в ПВУ вручную. Остальные данные, такие, как высота полета, курс, скорость, вводятся автоматически. На основании полученной информации ПВУ рассчитывает элементы движения цели, ее координаты относительно вертолета, точку сбрасывания средств поражения, обеспечивает автоматический (полуавтоматический) вывод вертолета в нее и выдает команды на открытие бомболюков и сброс торпеды.

На Ка-25 установлена первая отечественная авиационная гидроакустическая станция шагового поиска. Главный ее конструктор О. М. Алещенко.

На испытаниях осенью 1974 г. в глубоководном районе Черного моря в режиме шумопеленгования получена дальность обнаружения дизельной ПЛ с обесшумленными винтами порядка 5500-6000 м. Примерно такая же дальность получена и в режиме эхопелен-гования.

В состав бортового оборудования вертолета, обеспечивающего использование станции ВГС-2, входят: электрическая лебедка для намотки кабель-троса при подъеме и опускании приемно-излучающего устройства станции, кассета для крепления опускаемого устройства в походном положении, блок с направляющими роликами кабель-троса с тросорубом для отстрела последнего в случае необходимости, пульт управления лебедкой, а также указатель выпущенной длины кабель-троса, глубины погружения приемно-излучающего устройства. В состав гидроакустической станции ВГС-2 входят импульсный генератор, усилитель, прибор управления и индикации, опускаемое устройство, кабель-трос и др.

Для управления станцией используется прибор управления и индикации. Развертка на экране электроннолучевой трубки во всех режимах кольцевая, диаметром 100 мм. Отметка цели амплитудная, луч отклоняется к центру трубки.

Опускаемое устройство (прибор 10) заглубляется в воду и предназначен для размещения аппаратуры, обеспечивающей излучение и прием акустических сигналов, вращения акустической антенны и выдачи данных о ее положении относительно магнитного меридиана.

Корпус прибора 10 изготовлен из титанового сплава в виде цилиндра со сферическим днищем и имеет два отсека: герметичный и затапливаемый. В верхней части колпака гермо-отсека на осях расположены лопасти для стабилизации положения прибора 10 в воде. Они состоят из тонкостенных трубок, на концах которых приварены плоскости и полусферы.

Герметичный отсек служит для размещения привода вращения акустической антенны (двигатель, редуктор, токосъемник) и некоторых датчиков (положения акустической антенны, глубины погружения, затекания воды в прибор). В затапливаемом отсеке находится акустическая антенна (прибор 1), обеспечивающая прием шумов в режиме шумопелен-гования и излучение и прием акустических импульсов в режиме эхопеленгования.

Акустический преобразователь, используемый для этого, имеет вид цилиндра, набранного из трех параллельно соединенных секционированных колец из титаната бария и расположенных на фокальной плоскости полого конического рефлектора из титанового сплава. Такая конструкция придает акустической системе направленность.
