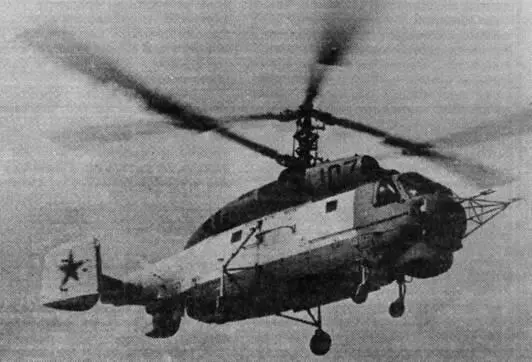

Цельнометаллический фюзеляж состоит из передней и хвостовой частей. Передняя часть - кабина экипажа и грузовая кабина. На хвостовой части укреплено хвостовое оперение, состоящее из стабилизатора и двух килей с рулями направления.

Взлетно-посадочные устройства вертолета состоят из четырехопорных неубирающихся в полете шасси. Ввиду низкого клиренса вертолета амортизационные стойки шасси сделаны раздвижными, что позволяет при необходимости приподнимать переднюю или заднюю часть вертолета для загрузки бомбового отсека.

По бортам вертолета на специальных рамах под створками располагаются надувные баллонеты из водонепроницаемой ткани, используемые в случае аварийной посадки на воду. Наполнение их воздухом производится за счет бортовой п невм ос и с темы, снабженной эжекторами. Баллонеты с рамой весят 242 кг.

Силовая установка вертолета обеспечивает привод несущих винтов, генераторов переменного тока, насосов гидравлической системы, компрессора продувочного воздуха и др. агрегатов. В состав ее входят два газотурбинных двигателя конструкции Изотова ТВЗ-117КМ. редуктор РВ-252, турбокомпрессор и системы, обеспечивающие их работу.

Мощность двигателя на взлетном режиме составляет 2225 л. с. на номинальном режиме - 1700 л. с.

Запас топлива на вертолете составляет 2940 л при централизованной заправке. Часовой его расход на приборной скорости 120 км/ч, по данным испытаний, составляет 470 кг, на ви-сении увеличивается почти на 50% и достигает 690 кг/ч.

Экипаж вертолета, учитывая возросшую сложность аппаратуры, пришлось увеличить до трех человек (летчик, штурман, штурман-оператор) и разместить их в двух кабинах. Увеличение количества членов экипажа всегда воспринимается как нежелательное явление и обычно вызывает множество нареканий. Не обошлось без них и на этот раз.

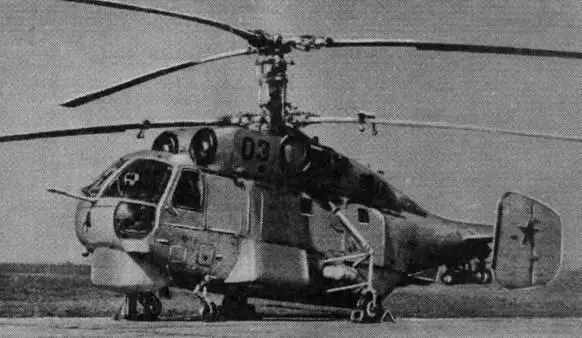

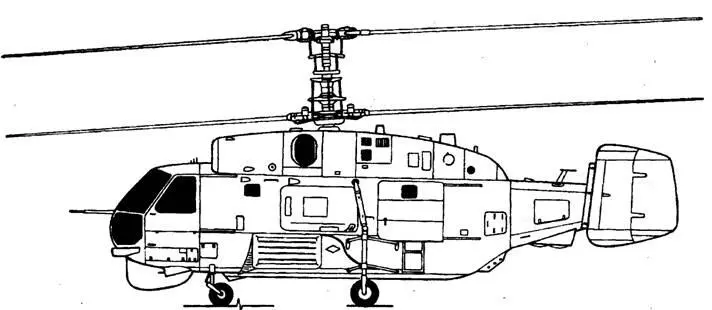

Ка-27

Вертолет Ка-27 обладает неплохими, сравнительно с другими вертолетами подобного класса, характеристиками: крейсерская скорость полета 250 км/ч (на Ка-25 - 180-190 км/ч), дальность до 750 км, тактический радиус порядка 200 км при нахождении на этом удалении около 2 ч.

Габаритные размеры вертолета, учитывая ограниченные объемы ангар-

ных помещений кораблей, по возможности уменьшены, и со сложенными лопастями винтов он имеет длину 12,2 м, ширину 2.8 м. Диаметр несущих винтов - 15,9 м.

На вертолете установлено современное для времени его создания пилотажное, навигационное и противолодочное оборудование.

В состав пилотажно-навигационно-го оборудования входят различные измерители и указатели скорости, курса, высоты полета, авиагоризонт АГР-72 (резервный), пилотажный комплекс П KB-252 и навигационный комплекс НКВ-252.

С использованием пилотажного комплекса можно производить автоматизированное зависание вертолета по показаниям директорного прибора, автоматическое висение вертолета со стабилизацией высоты по выпущенной длине кабель-троса и углу его наклона. Комплекс включает четырехканальный электрогидравлический автопилот ВУАП-1, гировертикаль, различные датчики (угловой скорости, глубины погружения акустического приемника, указатель параметров висения и др.). Комплекс взаимодействует с доплеровским измерителем путевой скорости и угла сноса, аппаратурой «Привод»), курсовой системой и датчиком воздушной скорости.

Основным индикаторным устройством в комплексе является пилотажный командный прибор ПКП-77.

Для решения навигационных задач, обеспечивающих выполнение задания от взлета до посадки, автоматического счисления координат местонахождения вертолета на всех этапах полета, привода его на корабль и выдачи навигационной информации потребителям предназначен навигационный комплекс.

Противолодочное оборудование вертолета состоит из автономных поисковых средств, работа которых не зависит от других устройств. К ним относятся: приемно-индикаторное устройство А-100 «Пахра» и магнитометр АПМ-73В. На вертолет можно подвесить 36 буев.

«Пахра» - это радиоприемное устройство, которое обеспечивает панорамный автоматический обзор буев системы «Баку», световую сигнализацию о работе передатчика буя (18 лампочек), прослушивание его и привод вертолета на работающий буй.

Магнитометр АПМ-73В может устанавливаться вместо гидроакустической станции, состоит из стандартного для аппаратуры этого назначения набора блоков и устройств. Существенно увеличена (до 85 м) длина кабель-троса магниточувствительного блока, для намотки которого используется лебедка гидроакустической станции.

Основным же и наиболее важным компонентом поискового оборудования вертолета Ка-27, определившим его облик и возможности по решению задач в соответствии с предназначением, является автоматизированная поисково-прицельная система «Осьминог». Она обеспечивает обнаружение ПЛ, находящихся в любом положении, определение их координат и элементов движения, расчет очередных точек зависания при поиске с гидроакустической станцией, отображение навигацион-но-тактической обстановки на индикаторе, выработку данных на применение оружия и др. Ничего подобного ранее на отечественных вертолетах не было. Более того, далеко не все зарубежные вертолеты могут претендовать на подобную степень автоматизации.

Система «Осьминог» образована четырьмя подсистемами: гидроакустической, радиолокационной, индикации навигационно-тактической обстановки, информационно-вычислительной -и сопряжена с аппаратурой «Приводов-борт», функциональными системами, бомбардировочным и торпедным вооружением вертолета.

Схема.

Гидроакустическая система представлена опускаемой гидроакустической станцией ВГС-3 («Рось-В») с обеспечивающими ее работу устройствами, позволяет обнаруживать ПЛ либо путем посылки зондирующего и приема отраженного от нее импульсов, либо путем прослушивания шумов, создаваемых ПЛ при движении.

Станция обеспечивает возможность ненаправленного в горизонтальной плоскости излучения звуковой энергии и направленного кругового (с помощью пяти характеристик направленности) приема сигналов акустической антенной.

Кроме блоков и устройств, обычно входящих в состав гидроакустических станций, имеются в станции ВГС-3 совершенно новые: дешифратор, обеспечивающий восстановление сигналов, подвергшихся частотному уплотнению перед передачей от акустического приемника по кабель-тросу на борт вертолета.
