С тем, чтобы полнее использовать возможности станции ВГС-3, в ее конструкции предусмотрено семь родов работы: шумопеленгования («ШП»), эхопленгования («ЭП»), ручного сопровождения («РС»), шагового поиска («АП»), автоматического сопровождения («АСЦ»), полуавтоматического сопровождения цели («ПАСЦ») и контроля.

Для поиска шумящих объектов при круговом обзоре пространства оди-

ночной или суммарной характеристикой направленности, вращаемой автоматически, применяется род работы «ШП». Обзор акватории в этом случае составляет порядка 30 с, а поисковая скорость вертолета достигает 70-80 км/ч, что в два раза выше аналогичной характеристики Ка-25.

Род работы «ЭПв обеспечивает возможность выполнения поиска путем многократного кругового или секторного обзора акватории при ручном перемещении характеристики направленности, определение пеленга на цель и дальности до нее, а также ручного сопровождения по этим координатам. При круговом обзоре прием эхосигналов осуществляется с помощью веера круговых характеристик направленности, а при секторном -секторных.

Для автоматического шагового обзора акватории в активном режиме применяется вид работы «АП», аналогичный применяемому на Ка-25. Однако во время обзора среды значительно меньше. Это объясняется тем, что после излучения импульса акустической энергии прием его производится с помощью секторных характеристик направленности. Через время, равное длительности развертки по дальности (в зависимости от выбранной шкалы дальности), автоматически осуществляется поворот характеристики направленности на 120° («перешагивание»), и весь цикл повторяется (на Ка-25 акустическая антенна поворачивалась на угол 15°).

Таким образом, станция ВГС-3 обладает серьезными преимуществами по сравнению с ВГС-2: время обзора акватории в пассивном режиме 30 с, в активном, в зависимости от диапазона дальности 7,5: 15; или 30 с при круговом обзоре и 45 65 и 110 с при использовании секторных антенн. Длительность импульса по желанию экипажа может изменяться (ступенчато) и составляет 14;35;70 и 100 с.

Немаловажен и тот фактор, что время выпуска акустической системы существенно сократилось за счет увеличения скорости погружения до 2,6 м/с, а кабель-трос станции удлинен до 150 м

Радиогидроакустическая система является основной, но она используется неавтономно, а совместно с другими подсистемами и прежде всего радиолокационной - несколько доработанная РАС «Инициатива-2КМ».

С тем, чтобы дать экипажу представление об обстановке в районе, в состав ППС включили подсистему индикации (ИНТО). Она обеспечивает отражение как первичной, так и вторичной информации о целях, взаимодействующих силах и других данных, необходимых для принятия тактических решений. При этом к первичной информации относится радиолокационное изображение надводной (наземной) обстановки, которая воспроизводится на экране в виде яркостных отметок, и вторичной - данных от ВГС-3, канала привязки информационно-вычислительной подсистемы (ИВП) и имеет вид символов, буквенно-цифровых формуляров и графиков (траекторий движения, линий пеленгов, векторов скорости). Экран индикатора довольно большой, диаметр его составляет 300 мм. Масштабы изображения на нем переменные.

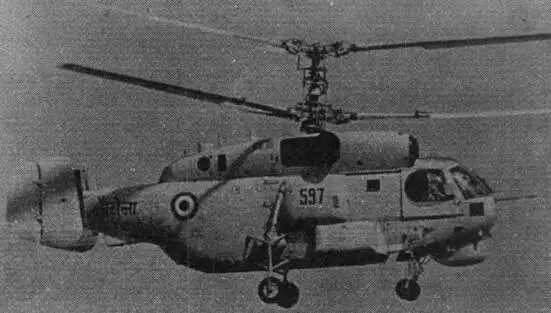

Ка-27 Индийских ВВС

Информационно-вычислительная подсистема предназначена для расчета по данным гидроакустической станции, радиолокационной подсистемы и сопряженного с ППС оборудования параметров, необходимых для решения тактических задач, а также синхронизации и управления работой подсистем и ППС в целом. ИВП состоит из прибора ввода-вывода и специализированного вычислительного прибора (СЦВП).

Решение поставленных задач осуществляется с максимальным использованием программных методов. Вычисления производятся в двоичной системе координат и представлением чисел в дополнительном модифицированном коде с фиксированной запятой. Быстродействие С ЦВМ - 150000 коротких (типа «сложение») операций в секунду.

Поисково-прицельная система «Осьминог» имеет несколько различных режимов, облегчающих решение противолодочных задач: «Навигация», «Поиск», «Слежение», «Атака», и вспомогательный режим - «Контроль».

«Навигация» применяется при радиолокационном осмотре поверхности, наблюдении за взаимодействующими вертолетами.

«Поиски используется при поиске ПЛ во всех положениях, расчетах очередной точки зависания и выработки сигналов для вывода в нее вертолетов (по пеленгу и дальности, установленным на неоперативном пульте управления).

«Слежение» имеет несколько программ. При решении этой задачи одиночным вертолетом программой предусматриваются периодические перелеты в очередные точки установления контакта (в зависании с использованием гидроакустической станции) в соответствии с перемещением наблюдаемой на экране отметки ПЛ. После двух последовательных замеров координат с помощью ВГС-3, работающей в активном режиме, рассчитывается ее место и параметры движения, а также определяется следующая точка зависания. Штурман вертолета при необходимости может высветить на экране тактический формуляр, содержащий следующую информацию: дальность, пеленг, курс и скорость ПЛ. Вывод вертолета в точку зависания осуществляется автоматизированно с помощью ИВП и системы «Привод-СВ-борт».

«Атака» применяется в случае использования средств поражения и может производиться как одиночным вертолетом, так и парой.

В первом случае за точку сброса оружия принимается последнее место обнаружения ПЛ. И соответственно этому рассчитывается траектория выхода в нее, а сигналы управления выдаются на директорный прибор. По мере подлета вертолета к точке сброса оружия в ППС вырабатываются сигналы на его применение (открытие бомболюков, подача электропитания на торпеду и ее сброс).

При атаке парой один из вертолетов продолжает слежение за ПЛ, а второй использует средства поражения. Не позднее чем за 16 с до сброса он должен получить уточненную дальность до ПЛ.

Таким образом, основное отличие инструментального обеспечения вертолета Ка-27 по сравнению с вертолетами Ка-25ПЛ, Ми-14ПЛ состоит в наличии ЦВМ, И НТО и более совершенной гидроакустической станции, Все это позволило автоматизировать вывод вертолета по заданной траектории в точку зависания, производить вторичную обработку информации от гидроакустической станции, автоматизировать обмен информацией в группе, а самое, пожалуй, главное - иметь наглядное представление о воздушной, надводной и подводной обстановке.

Конечно, корабельные вертолеты без особых затруднений могли применяться и в качестве базовых, но считалось, что для этого более подходит вертолет специальной постройки, поэтому еще до того, как было принято решение о разработке Ка-252, уже велись работы по созданию подобного. В начале разработки он именовался как В-14, затем получил обозначение МИ-14ПЛ.
