Экспериментам ьн ыи вертолет фирмы Сикорский S-75

в дальнейшем большие финансовые затраты и серьезные технические проблемы привели к тому, что из четырех фирм образовались две конкурирующие группы: Боинг-Сикорский и Белл-Макдон-нелл-Дуглас (фирма Макдоннелл-Дуглас к тому времени поглотила фирму Хьюз). В октябре 1988 г. армия США заключила контракты с этими двумя группами фирм на проведение работ по демонстрации и оценке концепции вертолета. На этом этапе проверялось обеспечение расчетных характеристик при заданной массе и стоимости, выбиралась компоновка вертолета, проводилась интеграция электронного оборудования. В 1990 г. ассоциации авиации армии США были представлены два проекта вертолетов LH. К этому времени требование к максимальной скорости полета было значительно снижено. Исследования показали, что плата за достижение скоростей свыше 350 км/ч будет слишком большой как в прямом, так и в переносном смысле. Иначе говоря, вертолет, имеющий максимальную скорость около 500 км/ч, будет очень дорогим и при его испытаниях и эксплуатации вряд ли удастся обойтись без катастроф. Кроме того, выяснилось, что при пилотировании на высотах порядка 15 м летчику очень трудно управлять вертолетом на скоростях выше 320-350 км/час. Из-за ограничения финансирования программы решено было отказаться от разработки многоцелевого варианта вертолета LHX. Согласно новым требованиям, экипаж вертолета LH должен состоять из двух человек.

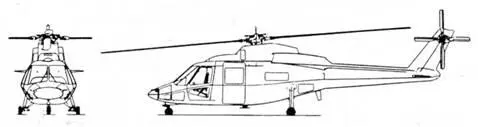

Схема вертолета S-75

Дискуссии о том, какой вертолет лучше, одноместный или двухместный, ведутся давно, и не только в США, - достаточно вспомнить споры сторонников и противников Ка-50 и Ми-28. На сегодняшний день единственным боевым вертолетом с экипажем из одного человека является Ка-50. Начиная с 1983 г., в США велись исследования по программе ARTI, целью которых были исследования технических принципов, используемых для создания винтокрылого аппарата, который смог бы выполнять разведывательные и ударные операции с экипажем из одного человека. Работы проводились параллельно фирмами Сикорский, Боинг-Вертол и Хьюз. На серийных вертолетах этих фирм устанавливалась кабина перспективного одноместного вертолета и в ходе летных испытаний исследовались плюсы и минусы вертолета с экипажем из одного человека. Исследования нагрузки на летчика, проведенные по этой программе, показали, что один пилот в автоматизированной кабине сможет управлять вертолетом, но не сможет вести боевые действия на малой высоте и ночью. Поэтому было принято решение разрабатывать вертолет с экипажем из двух человек: летчика и оператора вооружения, несмотря на то, что наличие второго члена экипажа увеличивало вес вертолета примерно на 450 кг. Представленные проекты мало напоминали первоначальные. Группа фирм Белп-Макдоннелл-Дуглас предложила проект вертолета одновинтовой схемы с четырехлопастным несущим винтом и с системой компенсации реактивного крутящего момента вместо рулевого винта, конформным размещением вооружения в крылообразных выступах с обоих сторон фюзеляжа. Боинг и Макдоннелл-Дуглас представили проект и полноразмерный макет вертолета обычной схемы с пятило-пастным несущим винтом, восьми-лопастным рулевым винтом в кольцевом обтекателе (винт типа "фэн-тэйл") и размещением вооружения в специальных внутренних отсеках.

Рисунок вертолета LH-SCAT'объединения Боинг-Сикорский

Сначала предполагалось, что будут проведены сравнительные летные испытания конкурирующих вертолетов, но в программу разработки вертолета не в первый и не в последний раз вмешалась политика. Еще в 1985 г. были сокращены ассигнования на программу, а в 1986 г. встал вопрос об аннулировании программы вообще. Возможно, "виновата" в этом была наша перестройка, возможно, конкурентная борьба вокруг различных программ разработки систем вооружения для армии США. Средств на постройку и сравнительные испытания опытных вертолетов не было, но проведено компьютерное моделирование, а отдельные системы прошли сравнительные испытания в лабораториях и в полете на вертолетах - летающих лабораториях. В апреле 1991 г. было объявлено, что конкурс выиграла группа фирм- будем называть ее объединением - Боинг-Сикорский.

Безымянный до сих пор вертолет LHX обрел официальное наименование - RAH-66 "Команч". Традиционно вертолеты армии США получают имена по названию племен североамериканских индейцев - "Апач", "Кайова", "Чинук" - как никак "воздушная кавалерия". Обозначение RAH - reconnaisence and attack helicopter- присваивалось вертолету армии США впервые. Ударные вертолеты получали обозначение "АН"- attack helicopter; легкие вертолеты, использовавшиеся для разведки, - а если точнее, для наблюдения, - "ОН" - observation helicopter. Новый вертолет по своим боевым возможностям не уступает ударным и в то же время это первый по настоящему разведывательный вертолет армии США. Не случайно первая буква в названии - "R".

Итак, в 1991 г. объединение Боинг-Сикорский получило контракт на полномасштабную разработку и постройку демонстрационного экземпляра разведывательно-ударного вертолета RAH-66 "Команч". В процессе разработки был проведен огромный объем экспериментальных работ и исследований. Это неудивительно, ведь "Команч" представляет собой вертолет нового поколения и при его разработке старались по возможности уменьшить степень технического риска. Все наиболее "критические" технологии вертолета постарались отработать на стендах или на летающих лабораториях. Планер вертолета RAH-66 изготовлен целиком из композитных материалов, для проверки их преимуществ и исследования способов обработки и производства деталей из них был построен и прошел летные испытания вертолет Сикорский S-75. На этом же вертолете проверялось влияние формы планера на величину эффективной поверхности рассеяния (ЭПР). По-видимому, S-75 является первым вертолетом в мире, на котором были применены элементы технологии "стеле". На "Команче" снижению радиолокационной заме-тности уделено максимальное внимание: выпуклая форма фюзеляжа с плоскими поверхностями, радио-поглощающее покрытие фюзеляжа и лопастей, применение обтекателя втулки несущего винта, убираемое шасси и даже убираемая в обтекатель поворотом на 180° пушка. Эти мероприятия резко снизили заметность вертолета "Команч", его ЭПР составляет 1 /600 от ЭПР вертолета "Апач" и 1/200 ЭПР вертолета "Кайова". Применение пятилопаст-ного бесшарнирного несущего винта, полностью изготовленного из композитов и рулевого винта типа "фэнтэйл", так же прошедших испытания на вертолетах - летающих лабораториях, уменьшает уровень •шума, создаваемого вертолетом. Впервые на вертолете применена встроенная система подавления инфракрасного излучения (до этого уменьшение ИК излучения достигалось установкой разного рода насадок на сопла двигателей), горячие выхлопные газы двигателей смешиваются с окружающим воздухом и выбрасываются вниз через две плоские щели, идущие вдоль уступа по всей длине хвостовой балки. Применение этой системы уменьшило тепловое излучение вертолета RAH-66 в четыре раза по сравнению с вертолетом АН-64.
