Поскольку старший бит равен 1, результат следует интерпретировать в качестве отрицательного числа, которое соответствует –6 в десятичной системе счисления. Что-то подобное происходит и при сложении чисел –125 и –125.

С самого начала мы решили ограничиться 8-битными числами, поэтому необходимо проигнорировать крайнюю левую цифру. Правые восемь бит эквивалентны числу +6.

Вообще, результат сложения положительных и отрицательных чисел не является верным, если знаковые разряды двух операндов одинаковы, а знаковый разряд результата отличается.

Теперь у нас есть два разных способа использования двоичных чисел. Двоичное число может быть со знаком (знаковым) или без знака (беззнаковым) . Восьмибитные числа без знака находятся в диапазоне от 0 до 255, 8-битные числа со знаком — в диапазоне от −128 до 127. По самим числам невозможно понять, сопровождаются они знаком или нет. Например, кто-то говорит: «У меня есть 8-битное двоичное число, значение которого равно 10110110. Каков его десятичный эквивалент?» Сначала вы должны спросить: «Это число со знаком или без знака? В зависимости от этого ответом может быть либо число –74, либо 182».

В этом и состоит проблема с битами: они всего лишь нули и единицы, которые ничего не говорят о себе .

Известно, что электричество приводит предметы в движение. Оглядевшись по сторонам в обычном доме, можно увидеть электрические двигатели в различных устройствах, например в часах, вентиляторах, кухонных комбайнах, проигрывателях компакт-дисков. Электричество также заставляет вибрировать конусы в динамиках, благодаря чему стереосистемы и телевизоры воспроизводят звуки, речь и музыку. Однако самый простой и изящный пример того, как электричество приводит предметы в движение, вероятно, иллюстрируется классом устройств, которые быстро исчезают по мере их замены электронными аналогами. Я имею в виду уже ставшие раритетом электрические зуммеры и звонки.

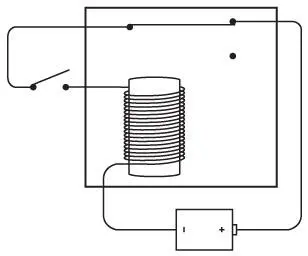

Рассмотрим реле, соединенное с переключателем и батарейкой следующим образом.

Неудивительно, если эта схема кажется немного странной. Мы еще не встречались с таким способом подключения. Обычно реле подключается так, что вход отделен от выхода. Здесь все закольцовано. Замыкание переключателя делает цепь непрерывной.

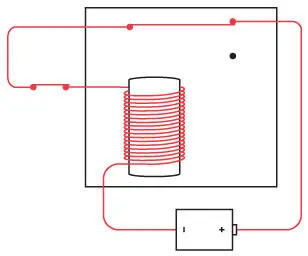

Ток в замкнутой цепи заставляет электромагнит притягивать гибкую полоску.

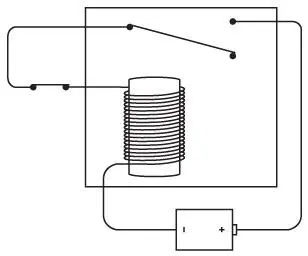

Когда полоска меняет свое положение, цепь размыкается, поэтому электромагнит теряет свои магнитные свойства, а полоска возвращается на свое место.

А это, конечно же, снова замыкает схему. Происходит следующее: до тех пор, пока переключатель замкнут, металлическая полоска двигается назад и вперед, поочередно замыкая и размыкая цепь, что, скорее всего, сопровождается звуком. Устройство, издающее дребезжащий звук, называется зуммером. Если вы присоедините к нему молоточек и разместите рядом чашечку, появится электрический звонок.

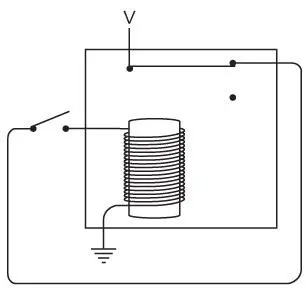

Чтобы сделать зуммер, можно выбрать один из двух способов подключения этого реле. Вот еще одна схема подключения с общепринятыми символами для обозначения источника питания и земли.

Возможно, в этой схеме вы узнали инвертор, описанный в главе 11, поэтому ее можно изобразить проще.

Как вы помните, выход инвертора — 1, если вход — 0, и выход — 0, если вход — 1. Замыкание переключателя в этой цепи приводит к поочередному размыканию и замыканию реле в инверторе. Постоянную работу инвертора может обеспечить и схема без переключателя.

Может показаться, что эта иллюстрация противоречит логике, поскольку выход инвертора должен располагаться напротив входа, однако в данном случае выход является входом! Имейте в виду, что инвертор на самом деле просто реле, которому требуется немного времени для перехода из одного состояния в другое. Так что даже если вход равен выходу, вскоре выход станет противоположен входу (что, конечно, приведет к изменению входного сигнала и т. д.).

Чему равен выход этой цепи? Его значение быстро меняется между наличием и отсутствием напряжения. Можно сказать, значение выхода быстро чередуется между 0 и 1 .

Такая цепь называется осциллятором . По сути она отличается от всех устройств, которые мы рассматривали ранее. Все виденные нами схемы изменяли свое состояние только при вмешательстве человека, который замыкал и размыкал переключатель. Однако осциллятор не нуждается в человеке, он работает сам по себе.

Разумеется, в отрыве от окружения осциллятор не очень полезен. Далее в этой и последующих главах мы увидим, что такая схема, подключенная к другим схемам, является важной частью автоматизации. Во всех компьютерах присутствует некий осциллятор, обеспечивающий синхронную работу остальных частей.

Значение выхода осциллятора чередуется между 0 и 1. Часто этот факт изображается с помощью диаграммы.

Эту диаграмму можно воспринимать как график, по горизонтальной оси которого отложено время, а по вертикальной — выходные значения 0 и 1.

Все это говорит о том, что с течением времени выходное значение осциллятора регулярно изменяется с 0 на 1. По этой причине осциллятор иногда называют часами , поскольку он позволяет определить время: достаточно подсчитывать количество колебаний.

Как быстро будет работать осциллятор? Насколько быстро будет вибрировать металлический контакт реле? Сколько раз в секунду? Очевидно, это зависит от конструкции реле. Легко представить большое, неуклюжее реле, которое медленно замыкает и размыкает контакт, и небольшое легкое реле с быстро вибрирующим контактом.
