(30.8)

На фиг. 30.2 показан ход этой предельной зависимости.

В данном случае дифракционная картина в общих чертах получается такой же, как и для конечного промежутка d>λ, те же боковые максимумы, нет только максимумов высших порядков. Когда все рассеиватели находятся в фазе, возникает максимум в направлении θ вых=0 и минимум при Δ=λ, в точности как для конечных d и n. Таким образом, оказывается возможным рассмотреть непрерывное распределение рассеивателей или осцилляторов, используя интегралы вместо сумм.

Для примера возьмем длинную линию, составленную из осцилляторов, которые колеблются вдоль нее (фиг. 30.5).

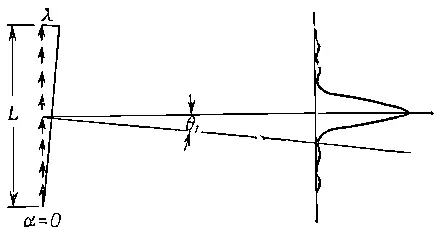

Фиг. 30.5. Распределение интенсивности излучения непрерывной линии осцилляторов имеет высокий центральный максимум и многочисленные слабые боковые максимумы.

Такое устройство дает максимальную интенсивность в направлении, перпендикулярном нити. Кверху и книзу от экваториальной плоскости имеется небольшая интенсивность, но она очень мала. Пользуясь этим результатом, перейдем к более сложному устройству. Предположим, у нас имеется целый набор нитей, каждая из которых излучает в экваториальной плоскости. Если мы находимся в центральной плоскости, перпендикулярной всем проволокам, интенсивность излучения набора длинных линий в разных направлениях определяется так же, как и в случае бесконечно коротких линий,— нужно сложить вклады от всех длинных проволок. Вот почему вместо крошечных решеток — антенн, которые мы рассматривали, можно было бы использовать решетки с длинными и узкими щелями. Каждая из длинных щелей излучает в своем собственном направлении не вверх и не вниз, а только перпендикулярно щели, и, поставив их рядом друг с другом в горизонтальной плоскости, мы получим интерференцию.

Таким образом, можно создать еще более сложные устройства, размещая рассеиватели по линии, в плоскости или в пространстве. Сначала мы располагали рассеиватели на линии, а затем проанализировали случай, когда они заполняют полосу; для получения ответа каждый раз нужно было просуммировать вклады отдельных рассеивателей. Последний принцип справедлив во всех случаях.

Теперь мы способны понять еще ряд интересных явлений. Например, попробуем использовать решетку для определения длины волны света. На экране изображение щели развертывается в целый спектр линий, поэтому с помощью дифракционной решетки можно разделить свет по составляющим его длинам волн.

Возникает интересный вопрос: предположим, что имеются два источника с несколько разными частотами излучения или несколько разными длинами волн; насколько близкими должны быть эти частоты, чтобы по дифракционной картине нельзя было отделить одну частоту от другой? Красные и синие линии четко различаются. А вот если один луч красный, а другой чуть-чуть покраснее, самую малость. Насколько близки они должны быть? Ответ дается величиной, которая называется разрешающей способностью решетки. Ниже мы используем один из способов ее определения.

Предположим, что удалось найти дифракционный максимум для лучей определенного цвета, расположенный под некоторым углом. Если мы изменим длину волны, то и значение фазы (2πdsinθ)/λ будет иным и максимум, разумеется, возникнет при каком-то другом угле. Именно поэтому красные и синие полосы на экране разделяются. Насколько должны отличаться углы, чтобы мы смогли различить два разных максимума? Если верхушки максимумов совпадают, мы, конечно, не сможем различить их один от другого. Если же максимумы достаточно далеки друг от друга, то на картине распределения света возникают два горба.

Чтобы заметить, когда начинает вырисовываться двойной горб, лучше всего воспользоваться простым правилом, называемым обычно правилом (или критерием ) Рэлея (фиг. 30.6).

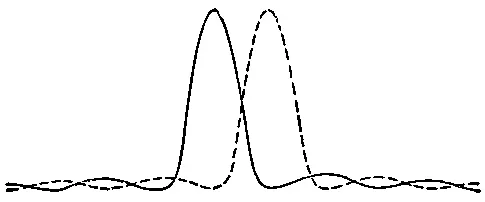

Фиг. 30.6. Иллюстрация критерия Рэлея. Максимум одного распределения совпадает с минимумом другого.

По этому правилу первый минимум на дифракционной картине для одной длины волны должен совпадать с максимумом для другой длины волны. Теперь уже нетрудно вычислить разность длин волн, когда один минимум в точности «садится» на максимум другого пучка. Лучше всего для этого воспользоваться геометрическим способом.

Чтобы возник максимум при длине волны λ', расстояние Δ (см. фиг. 30.3) должно быть равно n λ', а чтобы возник максимум порядка m, расстояние Δ должно быть равно mn λ'. Другими словами, (2πd/λ'), sinθ=2π m и nd sinθ, равное Δ, естьλ', умноженная на mn , или соответственно mn λ'. Если мы хотим, чтобы под тем же углом для другого луча с длиной волны λ, появился минимум , расстояние Δ должно превышать mn λ ровно на одну длину волны λ, т. е. Δ= mn λ+λ= mn λ'. Отсюда, полагая λ'=λ+δλ, получаем

(30.9)

Отношение λ/δλ называется разрешающей способностью дифракционной решетки; она равна, как видно из формулы, полному числу линий в решетке, умноженному на порядок максимума луча. Легко убедиться, что эта формула эквивалентна следующему утверждению: разность частот должна быть равна обратной величине разности времен прохождения для самых крайних интерферирующих лучей [21] В нашем случае T=Δ/с=mnλ,/с, где с — скорость света. Частота v=c/λ, так что δv=cδλ/λ 2 .

Полезно запомнить именно эту общую формулу, потому что она применима не только для решеток, но и для любых устройств, тогда как вывод формулы (30.9) связан со свойствами дифракционных решеток.

Рассмотрим теперь еще один вопрос, связанный с разрешающей способностью. Речь идет об антеннах радиотелескопов, использующихся для определения положения источников радиоволн на небе и их угловых размеров. Если бы мы взяли нашу старую антенну и с ее помощью приняли сигналы, то, конечно, не могли бы сказать, откуда они пришли. А знать, где находится источник, очень важно. Можно, конечно, покрыть всю Австралию проводами-диполями, расположенными на равном расстоянии друг от друга. Затем подсоединить все диполи к одному приемнику так, чтобы уравнять запаздывание сигналов в соединительных проводах. Тогда сигналы от всех диполей придут к приемнику с одной фазой. Что в результате получится? Если источник расположен достаточно далеко и прямо над нашей системой, то сигналы от всех антенн придут к приемнику в фазе.
