Желая анализировать силы при помощи полей, мы нуждаемся в законах двоякого рода. Первые — это отклик на поле. Они дают нам уравнения движения. Например, закон отклика массы на поле тяжести состоит в том, что сила равна массе, умноженной на поле тяжести, или если тело еще и заряжено, то отклик заряда на электрическое поле равен заряду, умноженному на электрическое поле. Вторая часть анализа природы в таких положениях — это формулировка законов, определяющих напряженность поля и способ его возникновения. Эти законы иногда называют уравнениями поля . В нужный момент мы с ними познакомимся, а пока скажем о них лишь несколько слов.

Вот вам для начала самое замечательное свойство поля, оно абсолютно точно и легко усваивается. Общее электрическое поле, создаваемое группой источников, есть векторная сумма полей, создаваемых по отдельности первым, вторым и т. д. источниками. Иными словами, когда поле создано множеством зарядов и если отдельное поле первого есть Е 1, а второго — Е 2 и т. д., то мы должны просто сложить эти векторы, чтобы получить общее поле. Принцип этот выражается в виде

(12.6)

или, в согласии с определением поля,

(12.7)

Можно ли эти методы применить к тяготению? Силу притяжения двух масс m 1и m 2Ньютон выразил в виде F=- Gm 1 m 2 r / r 3. Но в соответствии с понятием поля можно сказать, что m 1создает поле Сво всем окружающем пространстве и сила, притягивающая m 2, равна

(12.8)

По аналогии с электричеством

(12.9)

и тогда поле тяжести нескольких масс равно

(12.10)

В гл. 7, где рассматривалось движение планет, мы по существу использовали именно этот принцип. Мы складывали все векторы сил, чтобы обнаружить общую силу, действующую на планету. Разделив на ее массу, мы и получим (12.10).

Уравнения (12.6) и (12.10) выражают так называемый принцип суперпозиции , или наложения полей. Этот принцип провозглашает, что общее поле нескольких источников есть сумма полей, создаваемых каждым из них. Насколько нам ныне известно, закон этот в электричестве наверняка выполняется даже тогда, когда заряды движутся и закон сил усложняется. Бывают иногда кажущиеся нарушения, но внимательный анализ всегда доказывает, что просто забыли какой-нибудь из движущихся зарядов. Но в отличие от электрических зарядов для сильных полей тяжести он не совсем точен. В теории тяготения Эйнштейна доказывается, что уравнение Ньютона (12.10) соблюдается лишь приближенно.

С электричеством тесно связана сила другого рода, называемая магнитной; ее тоже можно анализировать через понятие поля. Некоторые из качественных связей между этими силами видны в опыте с электронной трубкой (фиг. 12.3).

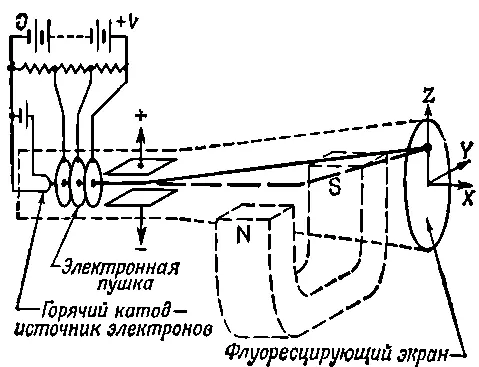

Фиг. 12.3. Электронная трубка.

На одном конце трубки помещен источник, испускающий поток электронов, а внутри имеется устройство, разгоняющее электроны до большой скорости и посылающее часть их на светящийся экран на другом конце трубки. Световое пятно в центре экрана, в месте ударов электронов, позволяет проследить за их путем. На пути к экрану пучок проходит сквозь узкую щель между параллельными металлическими пластинами, расположенными, допустим, плашмя. К пластинам подведено напряжение, позволяющее любую из них заряжать отрицательно. Напряжение создает между пластинами электрическое поле.

В первой части опыта отрицательное напряжение подается на нижнюю пластину, т. е. на ней образуется избыток электронов. Одноименные заряды отталкиваются, и поэтому светящееся пятно на экране взлетает внезапно вверх. (Можно сказать и иначе: электроны «чувствуют» поле и отвечают отклонением вверх.) Затем переключим напряжение и зарядим отрицательно уже верхнюю пластину. Световое пятно на экране опустится вниз, показывая, что электроны пучка отталкиваются электронами верхней пластины. (Иначе говоря, электроны «ответили» на изменение направления поля.)

Во второй части опыта напряжение на пластины уже не подается, а вместо этого проверяется влияние магнитного поля на электронный пучок. Для этого необходим подковообразный магнит, достаточно широкий, чтобы «оседлать» практически всю трубку. Предположим, что мы подвели магнит снизу к трубке, обхватили им ее и направили полюсы кверху (в виде буквы U). Мы замечаем, что пятно на экране смещается, скажем, кверху, когда магнит приближается снизу. Выходит, что магнит отталкивает пучок. Но не так все просто: если мы перевернем магнит, не переставляя его сторон, и приблизим его к трубке сверху, то пятно снова сдвинется вверх , т. е. вместо отталкивания наступило притяжение. А теперь вернем магнит в первоначальное положение, когда он обхватывал трубку снизу. Да, пятно по-прежнему отклоняется кверху; но повернем магнит на 180° вокруг вертикальной оси, чтобы он имел вид буквы U, но уже с переставленными полюсами. Смотрите-ка, пятно прыгает вниз и остается там, даже если мы переворачиваем теперь U вверх ногами.

Чтобы понять такое своеобразное поведение, нужно придумать какую-то иную комбинацию сил. Объясняется все это вот как. Вдоль магнита, от полюса к полюсу, тянется магнитное поле . Оно направлено всегда от одного определенного полюса (который можно снабдить какой-нибудь меткой) к другому. Вращение магнита вокруг его оси не меняет направления поля, а перестановка полюсов местами меняет. Например, если электроны летят горизонтально по оси х , а магнитное поле тоже горизонтально, но направлено по оси у , то магнитная сила, действующая на движущийся электрон , направлена по оси z (вверх или вниз, это уже зависит от того, как направлено поле — по оси у или против нее).

Мы пока не дадим полного закона сил взаимодействия зарядов, движущихся друг относительно друга в произвольных направлениях, потому что он чересчур сложен, но зато приведем формулы для случая, когда поля известны . Действие силы на заряженный предмет зависит от его движения; когда предмет неподвижен, сила, действующая на него, считается пропорциональной заряду с коэффициентом, называемым электрическим полем . Когда тело движется, сила изменяется, и поправка, новый «кусок» силы, оказывается линейно зависящей от скорости и направленной поперек скорости vи поперек другой векторной величины — магнитной индукции В. Когда составляющие электрического поля Еи магнитной индукции Всуть соответственно ( E x , E у , E z ,) и ( В x , B y , B z ), а составляющие скорости v суть ( v x , v y , v z ), то составляющие суммарной электрической и магнитной сил, действующих на движущийся заряд q , таковы:
