Тот способ, которым мы описали идеальную индуктивность, иллюстрирует общий подход к другим идеальным элементам цепи — обычно их называют «сосредоточенными» элементами. Свойства элемента полностью описываются на языке токов и напряжений, возникающих на его зажимах. Прибегнув к подходящим приближениям, можно игнорировать огромную сложность тех полей, которые возникают внутри объекта. То, что происходит внутри, отделяется от того, что происходит снаружи.

Для всех элементов цепи мы намерены сейчас найти соотношения, подобные формуле (22.4). В ней напряжение пропорционально силе тока с константой пропорциональности, которая, вообще говоря, есть комплексное число. Этот комплексный коэффициент пропорциональности называется импедансом , и его привыкли обозначать через z (не следует путать с координатой z). В общем случае это функция частоты ω. Стало быть, для каждого сосредоточенного элемента мы напишем

(22.5)

Для индуктивности мы имеем

(22.6)

Рассмотрим с этой точки зрения емкость [30] Кое-кто говорит, что предметы мы обязаны называть словами «катушка» и «конденсатор», а их свойства — соответственно «индуктивность» и «емкость». Но я предпочитаю пользоваться словами, какие слышу в лаборатории, где почти всегда и про физическую катушку, и про ее самоиндукцию L говорят «индуктивность». Точно так же предпочитают говорить «емкость», «сопротивление», хотя часто можно услышать и слово «конденсатор». . Она состоит из двух проводящих пластин (обкладок), от которых к нужным зажимам отходят два провода. Пластины могут быть любой формы и часто отделяются друг от друга каким-нибудь диэлектриком. Это схематически изображено на фиг. 22.2.

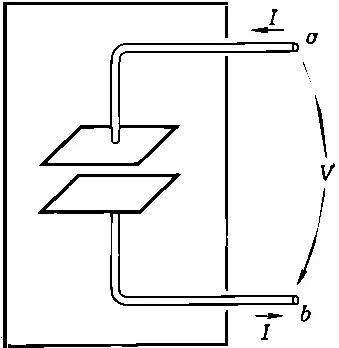

Фиг. 22.2. Емкость (или конденсатор).

Мы снова делаем несколько упрощающих предположений. Мы считаем, что пластины и провода — идеальные проводники, а изоляция между пластинами тоже идеальна, так что через нее никакие заряды с пластины на пластину перейти не могут. Затем мы предполагаем, что проводники находятся близко друг от друга, но зато значительно удалены ото всех остальных проводников, так что все линии поля, выйдя из одной пластины, непременно оканчиваются на другой. И тогда заряды на пластинах всегда равны и противоположны друг другу, причем по величине намного превосходят величину заряда на поверхности проводов. И наконец, мы считаем, что поблизости от конденсатора магнитных полей нет.

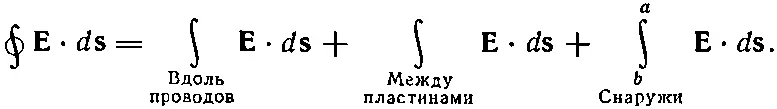

Рассмотрим теперь контурный интеграл от Евдоль замкнутой петли, которая начинается на клемме а, проходит внутри провода до верхней обкладки конденсатора, перескакивает промежуток между пластинами, проходит с нижней обкладки на клемму b и возвращается к клемме а по пространству снаружи конденсатора. Раз магнитного поля нет, контурный интеграл от Е по этому замкнутому пути равен нулю. Интеграл можно разбить на три части:

Интеграл вдоль проводов равен нулю, потому что внутри идеальных проводников электрического поля не бывает. Интеграл от зажима b до а снаружи конденсатора равен разности потенциалов между клеммами со знаком минус. А поскольку мы считаем, что обкладки как-то изолированы от прочего мира, то общий заряд двух обкладок должен быть равен нулю; и если на верхней обкладке есть заряд Q , то на нижней имеется заряд — Q . Раньше мы уже видели, что если заряды двух проводников равны и противоположны, + Q и - Q , то разность потенциалов между ними есть Q / C , где С — емкость этих проводников. Из (22.7) следует, что разность потенциалов между зажимами а и b равна разности потенциалов между обкладками. Поэтому

Электрический ток I, втекающий в конденсатор через клемму а (и покидающий его через клемму b), равен dQ / dt — быстроте изменения электрического заряда на обкладках. Записывая dV / dt в виде iωV, можно связь между током и напряжением для конденсатора дать в следующем виде:

или

(22.8)

Тогда импеданс z конденсатора равен

(22.9)

Третий элемент, который нужно рассмотреть,— это сопротивление. Но, поскольку мы пока еще не рассматривали электрических свойств реальных веществ, мы не готовы обсуждать то, что творится внутри реального проводника. Придется просто принять как факт, что внутри реальных веществ могут существовать электрические поля, что эти поля порождают поток электрического заряда (т. е. ток) и что этот ток пропорционален интегралу электрического поля от одного конца проводника до другого. Затем надо представить себе идеальное сопротивление, сделанное так, как показано на фиг. 22.3.

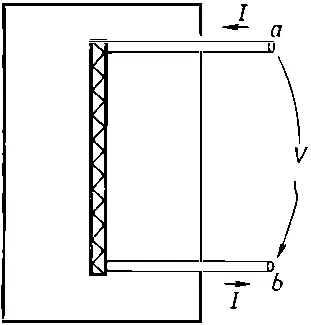

Фиг. 22.3. Сопротивление.

Два провода, которые мы считаем идеальными проводниками, тянутся от клемм а и b к двум концам бруска, сделанного из материала, оказывающего сопротивление току. Следуя нашей обычной линии рассуждений, приходим к выводу, что разность потенциалов между зажимами а и b равна контурному интегралу от внешнего электрического поля, равному также контурному интегралу от электрического поля по пути, проходящему через брусок. Отсюда следует, что ток I через сопротивление пропорционален напряжению V на зажимах:

где R называется сопротивлением. Позже мы убедимся, что связь между силой тока I и напряжением V для реальных проводящих материалов только приближенно можно считать линейной. Мы убедимся также, что считать эту приближенную пропорциональность не зависящей от частоты изменений тока и напряжения можно лишь тогда, когда частота не слишком высока. И тогда для переменных токов напряжение на зажимах оказывается в фазе с током, а это значит, что сопротивление — число действительное:
