Фиг. 24.11. Волновод «Т». На фланцы надеты пластмассовые колпачки, предохраняющие внутреннюю часть «Т» от загрязнения в неработающем состоянии.

Мощность, подводимая центральной секцией этого «Т», расщепляется и расходится по двум рукавам (здесь еще может произойти и отражение волн). Из схемы, представленной на фиг. 24.12, можно качественно увидеть, что поля на конце входной секции могут разойтись и создать электрические поля, которые дадут начало волнам, разбегающимся по рукавам. Смотря по тому, перпендикулярны ли электрические поля «верхушке» нашего «Т» или параллельны ей, поля в месте сочленения могут оказаться либо такими, как на фиг. 24.12, а , либо как на фиг. 24.12, б .

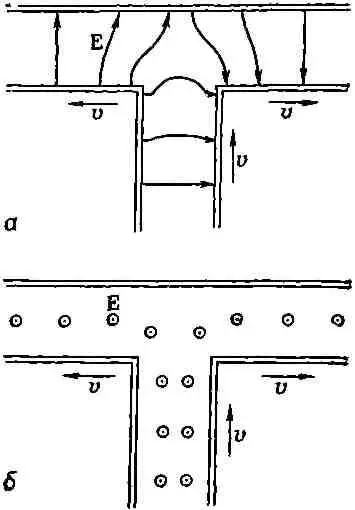

Фиг. 24.12. Электрические поля в волноводе «Т» при двух возможных ориентациях поля.

Наконец, хотелось бы описать прибор, именуемый «направленным ответвителем». Это очень полезное устройство, когда нужно узнать, что получилось после того, как вы сочленили между собой какое-то сложное расположение волноводов. Например, нужно узнать, в какую сторону бегут волны в той или иной секции трубы; скажем, необходимо представить себе, насколько сильна в ней отраженная волна. Направленный ответвитель отбирает немножко мощности у волновода, если по нему бежит волна в одну сторону, и не отбирает ничего, если она бежит в другую. Подключив выход соединителя к детектору, можно измерить «одностороннюю» мощность в волноводе. Направленный ответвитель (фиг. 24.13) — это кусок волновода АВ, к одной из сторон которого припаян другой кусок волновода CD .

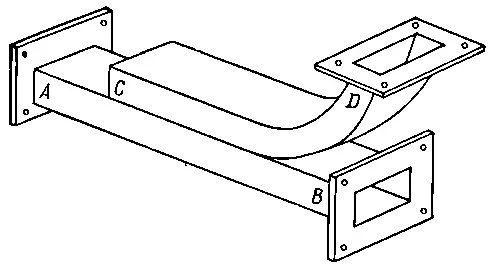

Фиг. 24.13. Направленный ответвитель.

Труба CD отогнута в сторону так, чтобы поместился соединительный фланец. Прежде чем спаять трубы, через соседние их стенки насквозь просверлили пару (или несколько) отверстий, чтобы через них часть полей в главном волноводе АВ могла пройти во вторичный волновод CD . Каждое отверстие действует как антенна — генерирует волны во вторичном волноводе. Если бы отверстие было одно, то волны расходились бы в обе стороны и были бы одинаковы независимо от того, куда направлены волны в первичном волноводе. Но когда отверстий два и когда расстояние между ними равно четверти длины волны в волноводе, то они представляют собой два источника, сдвинутые по фазе на 90°. А вы помните, мы рассматривали в гл. 29 (вып. 3) интерференцию волн от двух антенн, раздвинутых на λ/4 и возбуждаемых со сдвигом 90° по фазе? Мы установили тогда, что в одном направлении волны вычитаются, а в другом складываются. То же самое происходит и здесь. Волна, генерируемая в CD , будет бежать в ту же сторону, что и АВ .

И если волна в первичном волноводе бежит от А к В , то на выходе D вторичного волновода мы тоже заметим волну. Если же волна в первичном волноводе бежит от В к А , то во вторичном волноводе волна побежит к С. А на этом конце стоит такое окончание, что эта волна в нем поглотится и на выходе ответвителя волн вообще не будет.

Выбранная нами для анализа волна — всего лишь одно из решений уравнений поля. Их на самом деле куда больше. Каждое решение представляет собой свой «тип волны» в волноводе. Скажем, в нашей волне вдоль направления х укладывалось только полсинусоиды. Ничуть не хуже решение, в котором вдоль х укладывается вся синусоида; изменение Е y с х тогда показано на фиг. 24.14.

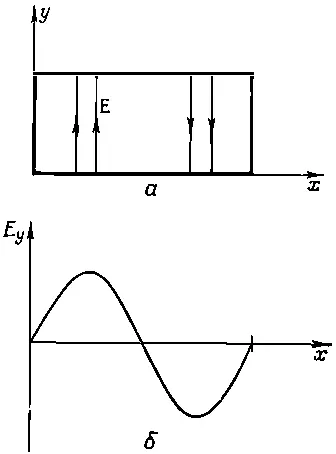

Фиг. 24.14. Еще одна возможная зависимость Е у от х.

У этого типа волн k x вдвое больше и граничная частота много выше. Кроме того, изученная нами волна Еимеет лишь y-компоненту, но бывают и типы волн с более сложными электрическими полями. Если у электрического поля есть только х - и y -компоненты, так что оно всегда перпендикулярно к оси z , то такой тип волн называется «поперечным электрическим» (или сокращенно ТЕ ) типом волн. Магнитное поле в волне такого типа всегда обладает z -компонентой. Далее, оказывается, что когда у Еесть z -компонента (вдоль направления распространения), то у магнитного поля есть только поперечные компоненты. Такие поля называются «поперечными магнитными» (сокращенно ТМ ) типами волн. В прямоугольном волноводе все типы обладают более высокой граничной частотой, чем описанный нами простой TE -тип. Поэтому всегда возможно (и так обычно делают) использовать такой волновод, в котором частота немного превышает граничную частоту этого наинизшего типа колебаний, но находится ниже граничных частот всех других типов. В таком волноводе распространяется волна только одного типа. В противном случае поведение волн усложняется и его трудно контролировать.

Теперь я хочу по-другому объяснить вам, почему волновод так сильно ослабляет поля, частота которых ниже граничной частоты ω с. Я хочу, чтобы вы получили более «физическое» представление о том, почему так резко меняется поведение волновода при низких и при высоких частотах. Для прямоугольного волновода это можно сделать, анализируя поля на языке отражений (или изображений) в стенках волновода. Такой подход годится, однако, только для прямоугольных волноводов; вот почему мы начали с математического анализа, который в принципе годится для волноводов любой формы.

Для описанного нами типа колебаний вертикальные размеры (по у ) не имели никакого значения, поэтому можно не обращать внимания на верх и низ волновода и представлять себе, что волновод в вертикальном направлении простирается бесконечно. Пусть он просто состоит из двух вертикальных пластин, удаленных друг от друга на расстояние а .

Давайте возьмем в качестве источника полей вертикальный провод между пластинами; по нему течет ток, который меняется с частотой ω. Если бы волновод не имел стенок, то от такого провода расходились бы цилиндрические волны.

Представим, что стенки волновода сделаны из идеального проводника. Тогда, в точности как в электростатике, условия на поверхности будут выполнены, если к полю провода мы добавим поле одного или нескольких правильно подобранных его изображений. Представление об изображениях работает в электродинамике ничуть не хуже, чем в электростатике, при условии, конечно, что мы учитываем запаздывание. Мы знаем, что это так, потому что мы много раз видели в зеркале изображение источника света. А зеркало — это и есть «идеальный» проводник для электромагнитных волн оптической частоты.
