Ричард Фейнман - Том 2. Электромагнетизм и материя

По мере приближения магнита к железным листикам шум некоторое время будет все возрастать, но когда магнит окажется совсем близко, шум начинает затихать. Почему? Да потому, что все доменные стенки передвинулись уже насколько возможно и теперь любое увеличение поля просто поворачивает векторы намагниченности в каждом из доменов, а это уже вполне плавный процесс.

Если вы теперь будете плавно отодвигать магнит так, чтобы вернуться назад по нижней петле гистерезиса, то все домены будут тоже стремиться вернуться назад в положение низшей энергии и вы снова услышите град щелчков. Обратите внимание, что если вы отодвинете магнит до какого-то определенного положения, а затем начнете немного двигать магнит взад и вперед, звук будет относительно слабым. Это снова напоминает поведение наклоненной жестянки с песком: когда песчинки «осели» на свое место, небольшой наклон жестянки уже не потревожит их. Небольшое изменение магнитного поля в железе неспособно заставить доменную стенку перескочить через «горб».

Сейчас было бы хорошо рассказать о различных сортах магнитных материалов, применяемых в технике, и о некоторых проблемах, связанных с созданием магнитных материалов для разных целей. Прежде всего о самом термине «магнитные свойства железа», который часто приходится слышать. Он, строго говоря, не имеет смысла и способен ввести в заблуждение: «железо» как строго определенный материал не существует. Свойства железа существенно зависят от количества примесей, а также от способа его приготовления. Вы понимаете, что магнитные свойства будут зависеть от того, насколько легко движутся доменные стенки, именно это свойство будет определяющим , а совсем не то, как ведут себя отдельные атомы. Так что практически ферромагнетизм не является свойством атомов железа: это свойство куска железа в определенном состоянии . Железо, например, может находиться в двух различных кристаллических формах. Обычная форма имеет объемноцентрированную кубическую решетку, но может еще иметь и гранецентрированную решетку, которая, однако, стабильна только при температурах выше 1100°С. При этих температурах, разумеется, железо уже прошло точку Кюри. Однако, сплавляя с железом хром и никель (один из возможных составов содержит 18% хрома и 8% никеля), мы можем получить то, что называется нержавеющей сталью; хотя она и состоит главным образом из железа, но сохраняет гранецентрированную решетку даже при низких температурах. Благодаря своей кристаллической структуре этот материал обладает совершенно другими магнитными свойствами. Обычно нержавеющая сталь немагнитна в сколько-нибудь заметной степени, хотя есть сорта с другим составом сплава, которые в какой-то степени магнитны. Хотя такой сплав, как любое вещество, является магнетиком, он не ферро магнетик, как обычное железо, несмотря на то, что в основном он все же состоит из железа.

Существуют специальные материалы, которые были придуманы для получения особых магнитных свойств. О некоторых из них я хочу рассказать. Если нужно сделать постоянный магнит, то требуется найти материал с необычно широкой петлей гистерезиса, чтобы при выключении тока, когда мы спустимся к нулевому намагничивающему полю, намагниченность все же осталась большой. Для таких материалов границы доменов должны быть «заморожены» на месте как можно крепче. Одним из таких материалов является замечательный сплав Алнико V (51% Fe, 8% Аl, 14% Ni, 24% Со, 3% Cu). Довольно сложный состав этого сплава говорит о том кропотливом труде, который надо было затратить, чтоб создать хороший магнит. Сколько терпения потребовалось для того, чтобы, смешивая по-разному пять компонент, проверять разные составы их до тех пор, пока не был найден идеальный сплав! Когда Алнико V затвердевает, у него появляется «вторая фаза», которая, осаждаясь, образует множество маленьких зерен и вызывает очень большие внутренние напряжения. Движение доменных стенок в этом материале очень затруднено. А чтобы получить вдобавок нужное строение, Алнико V механически «обрабатывается» так, чтобы кристаллы выстраивались в форме продолговатых зерен в направлении будущей намагниченности. При этом намагниченность, естественно, стремится смотреть в нужном направлении и противостоять эффектам анизотропии. Более того, в процессе приготовления материал даже охлаждается во внешнем магнитном поле, так что зерна растут с правильной ориентацией кристаллов. Петля гистерезиса Алнико V приведена на фиг. 37.12.

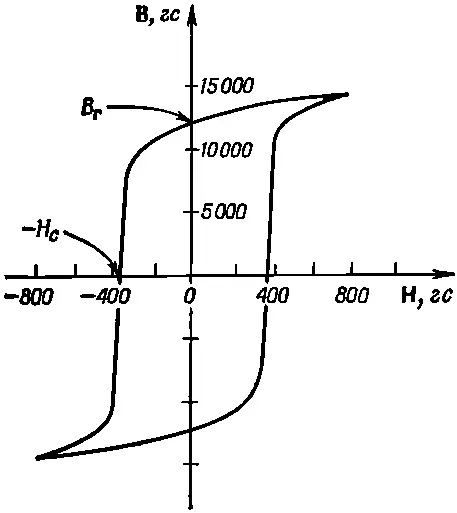

Фиг. 37.12. Петля гистерезиса сплава Алнико V.

Видите, она в 500 раз шире петли гистерезиса мягкого железа, которую я вам показывал (см. фиг. 36.8). Обратимся теперь к другим сортам материалов. Для изготовления трансформаторов и моторов необходим материал, который был бы «мягким» в магнитном отношении, т. е. такой, намагниченность которого могла бы легко изменяться, так что даже очень малое приложенное поле приводило бы к очень большой намагниченности. Для этого нужны чистые, хорошо отожженные материалы с очень малым количеством дислокаций и примесей, так чтобы доменные стенки могли легко двигаться. Анизотропию желательно сделать как можно меньше. Тогда если даже зерна материала расположены под «неправильным» углом по отношению к полю, материал все равно будет легко намагничиваться. Мы говорили, что железо предпочитает намагничиваться в направлении [100], тогда как никель предпочитает направление [111], так что если мы будем в различных пропорциях смешивать железо и никель, то можно надеяться найти такую их пропорцию, когда сплав не будет иметь никакого предпочтительного направления, т. е. направления [100] и [111] будут эквивалентны. Оказывается, что это достигается при смешивании 70% никеля и 30% железа. Вдобавок (вероятно, по счастливой случайности, а быть может, по какой-то физической взаимосвязи между анизотропией и магнитострикционными эффектами) оказалось, что константы магнитострикции железа и никеля имеют противоположные знаки. Для сплава этих двух металлов магнитострикция исчезает при содержании никеля около 80%. Так что при содержании никеля где-то между 70 и 80% у нас получаются очень «мягкие» магнитные материалы — сплавы, которые очень легко намагничиваются. Они называются пермаллоями . Пермаллои используются в высококачественных трансформаторах (при низких уровнях сигналов), но совершенно не годятся для постоянных магнитов. Приготовлять пермаллои и работать с ними нужно очень осторожно. Магнитные свойства пермаллоя в корне меняются, если его деформировать выше предела его упругости, так что этот материал никоим образом нельзя сгибать. Иначе в результате возникновения дислокаций, поверхностей скольжения и других механических деформаций проницаемость его уменьшается и границы доменов уже будут двигаться не так легко. Впрочем, былую высокую проницаемость можно восстановить отжигом при высокой температуре.
