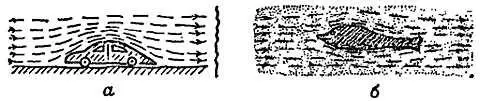

Фиг. 223. Линии тока около препятствия.

а— ветер дует над неподвижным автомобилем; б— река течет мимо неподвижной рыбы.

Фиг. 224. Линии тока жидкости в трубке.

Опыт 3.Линии тока в медленно текущей воде можно продемонстрировать с помощью чернил (фиг. 225) или с помощью кристаллов красителя (перманганата калия), которые окрашивают проходящий мимо них поток воды (фиг. 226) [140].

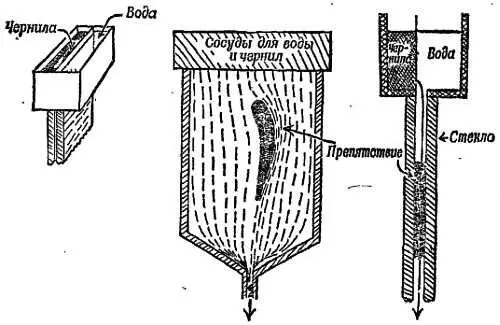

Фиг. 223. Демонстрация линий тока.

Из узкой щели в бачке вода стекает между двумя стеклянными пластинками. Линии тока обозначаются чернилами, вытекающими из точечных отверстий вдоль щели. На среднем рисунке линии тока искажены препятствием, имеющим форму поперечного сечения крыла самолета.

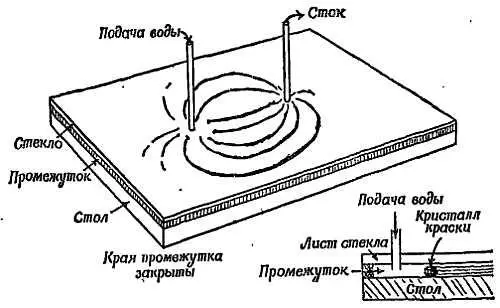

Фиг. 226. «Родник и сток» в озере.

Вода течет в узком пространстве, ограниченном крышкой стола и стеклянным листом. Небольшой постоянный поток подается через одну трубку и отводится через другую. Кристаллы красителя, рассыпанные на столе, окрашивают линии тока.

Опыт 4.Если двигать ложку в тарелке с супом или палец в тазу с водой, на поверхность которой посыпан порошок, то за ними остаются «вихри» (водовороты). Струйка красителя, вводимая в текущую по трубе воду, при медленном течении следует вдоль линии тока, но если скорость потока превысит критическую, она начинает колебаться, разбиваться на вихри и растворяться в общем бурном потоке, так что окраска распространяется по всей воде (фиг. 227).

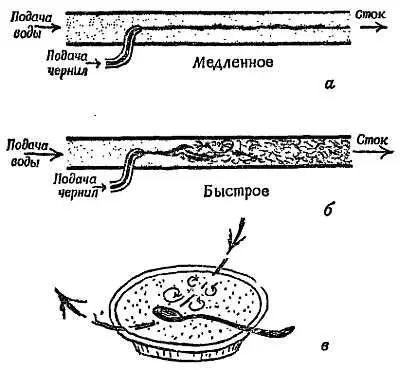

Фиг. 227. Ламинарное и турбулентное течения.

а — при медленном течении струйка чернил движется вдоль линий тока; б— при быстром течении появляется турбулентность; в— ложка, быстро движущаяся в тарелке с супом, оставляет за собой «водовороты».

Теперь рассмотрим движение твердого предмета, например рыбы или самолета, в покоящейся жидкой или газообразной среде. На пути движущегося предмета среда должна расступаться. Такие перемещения трудно представить себе, поэтому мы заставим двигаться среду в виде постоянного потока, а предмет неподвижно закрепим, подобно модели в аэродинамической трубе. Тогда среда будет двигаться вдоль линий тока, отклоняющихся вблизи предмета. Поток, заключенный между двумя выделенными линиями тока, должен все время оставаться между ними. Когда линии тока изгибаются и поворачиваются, сближаются или расходятся, поток должен течь между ними, как река между берегами. (Поскольку движение происходит именно вдоль этих линий тока, то поток не может проходить поперек них.) Там, где трубка сужается и линии тока приближаются друг к другу, поток должен двигаться быстрее, потому что одной и той же массе вещества приходится каждую секунду проскакивать через более узкое пространство (фиг. 228). И вообще там, где линии тока сближаются, скорость течения возрастает.

Фиг. 228. Сгущение линий тока указывает на повышение скорости.

В том месте, где трубка сужается, сгущая линии тока, должно происходить увеличение скорости. Стрелки показывают величину скорости вдоль линии тока

Типы течения

Когда жидкость обтекает неподвижный предмет, картина линий тока и характер сил, действующих на предмет, зависят от скорости потока. Обсудим некоторые типы течения жидкости вокруг неподвижного предмета.

1. Течение идеальной жидкости без внутреннего трения . Если бы жидкость была лишена трения (этот воображаемый случай был бы крайне неблагоприятен с практической точки зрения), линии тока огибали бы предмет максимально симметрично и плавно продолжались бы позади него (фиг. 229, а ). Все слои жидкости двигались бы с одинаковой скоростью, равной общей скорости, если не считать некоторое повышение скорости около предмета, компенсирующее изменение сечения потока. Равнодействующая сил давления на поверхность предмета была бы равна нулю , жидкость, лишенная вязкости, не поднимала бы и не увлекала бы за собой предмет! Хотя такое поведение, по-видимому, противоречит опыту, все же идеальная лишенная вязкости жидкость иногда является полезной абстракцией для изучения распределения линий тока. Однако во всех реальных жидкостях существует внутреннее трение. Жидкость не может скользить вдоль поверхности твердого предмета, она неподвижна на его поверхности (или движется вместе с ним, если предмет движется). Полированная поверхность твердого тела в молекулярном масштабе оказывается слишком грубой и захватывает даже быстротекущую жидкость, которая образует у поверхности неподвижный слой. Поэтому предсказываемое теорией необычное поведение идеальной жидкости (не поднимает и не увлекает за собой предметы) никогда не наблюдается в действительности [141]. Наличие у жидкости внутреннего трения изменяет картину линий тока и распределение скоростей в потоке. В очень медленно движущемся потоке линии тока плавно изгибаются вокруг предмета; в очень быстром потоке позади предмета они образуют сложный шлейф из вихрей. Теперь опишем эти крайние формы и промежуточные между ними стадии для реальной жидкости, обтекающей твердый предмет.

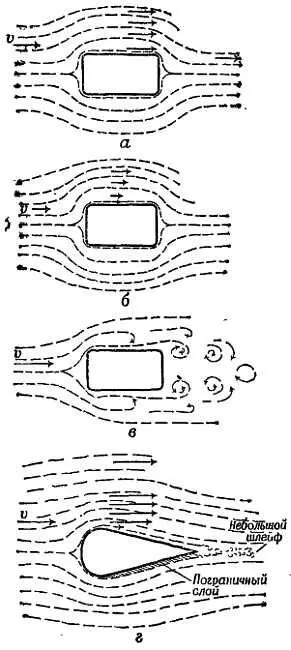

Фиг. 229. Ламинарное течение.

а— идеальная жидкость без вязкости, F = 0; б— ламинарное течение в вязкой жидкости, F ~ v ; в— турбулентное течение, F ~ v 2; г— течение c пограничным слоем.

2. Очень медленное ламинарное течение. В этом случае характер течения полностью определяется наличием вязкости жидкости. Линии тока имеют точно такой же вид, как и в идеальной жидкости, но скорости распределяются совершенно по-другому. Далеко от предмета, где течение не нарушено, жидкость течет с полной скоростью. На поверхности предмета жидкость неподвижна. По мере удаления от предмета происходит постепенное возрастание скорости от одной линии тока к другой (фиг. 229, б ).
