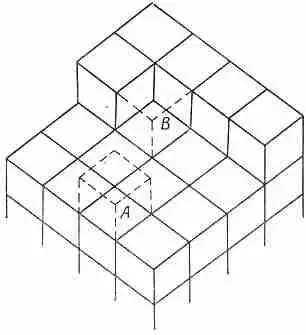

Фиг. 30.15. Схематическое представление роста кристалла.

Если мы поставим новый кубик, скажем, в положение А, он будет иметь только одного из тех шести соседей, какими он в конце концов будет окружен. А раз не хватает стольких связей, то и энергия его не будет очень низкой. Более выгодно положение В, где кри­сталл уже имеет половину своей доли связей. И действительно, кристаллы растут, присоединяя новые атомы к участкам типа В.

Но что произойдет, когда данный ряд завершится? Чтобы начать новый ряд, атом должен осесть, имея связь с двух сторон, а это опять же маловероятно. Даже если он осядет, что прои­зойдет, когда весь слой будет завершен? Как мог бы начаться новый слой? Один из возможных ответов — кристалл предпочи­тает расти по дислокации, например по винтовой дислокации, вроде той, что показана на фиг. 30.14. По мере прибавления кубиков к этому кристаллу всегда остается место, где можно получить три связи. Следовательно, кристалл предпочитает расти с встроенной внутрь дислокацией. Иллюстрацию такого спирального роста представляет собой фотография монокри­сталла парафина (фиг. 30.16).

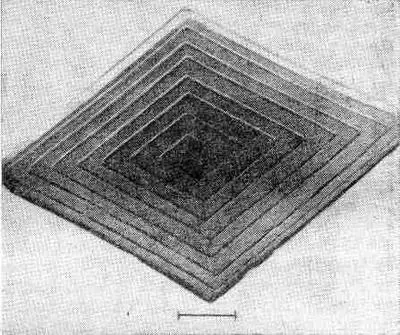

Фиг. 30.16. Кристалл парафина, выросший вокруг винтовой дислокации.

§ 9. Модель кристалла по Брэггу и Наю

Мы, разумеется, не можем увидеть, что происходит с отдель­ными атомами в кристалле. Как вы теперь понимаете, существует еще множество сложных явлений, которые трудно описать ко­личественно. Лоуренс Брэгг и Дж. Най придумали модель ме­таллического кристалла, которая удивительным образом моде­лирует множество явлений, возникающих, по-видимому, в реаль­ном металле. Лучше всего прочесть эту работу самим; в ней описан и сам метод, и полученные с его помощью результаты [статья была напечатана в Proceedings of the Royal Society of London, 190, 474 (1947)] .

* В сокращенном виде она помещена в конце этого выпуска, — Прим. ред.

* Литература: Ch. Кittel, Introduction to Solid State Physics, 2nd ed., New York, 1956. (Имеется перевод: Ч.Киттель, Введение в физику твердого тела, Физматгиз, М., 1962.)

§1. Тензор поляризуемости

§2. Преобразование компонент тензора

§3. Эллипсоид энергии

§4. Другие тензоры; тензор инерции

§5. Векторное произведение

§6. Тензор напряжений

§7. Тензоры высших рангов

§8. Четырехмерный тензор электро­магнитного импульса

Повторить: гл. 11 (вып. 1)

«Векторы»; гл. 20 (вып. 2)

«Вращение в пространстве»

§ 1. Тензор поляризуемости

У физиков есть привычка брать простейший пример какого-то явления и называть его «фи­зикой», а примеры посложнее отдавать на рас­терзание других наук, скажем прикладной ма­тематики, электротехники, химии или кристал­лографии. Даже физика твердого тела для них только «полуфизика», ибо ее волнует слишком много специальных вопросов. По этой-то при­чине мы в наших лекциях откажемся от множе­ства интересных вещей. Например, одно из важнейших свойств кристаллов и вообще боль­шинства веществ — это то, что их электрическая поляризуемость различна в разных направле­ниях. Если вы в каком-либо направлении приложите электрическое поле, то атомные заряды слегка сдвинутся и возникнет дипольный момент; величина же этого момента зави­сит очень сильно от направления приложенного поля. А это, конечно, усложнение. Чтобы об­легчить себе жизнь, физики начинают разговор со специального случая, когда поляризуемость во всех направлениях одинакова. А другие случаи мы предоставляем другим наукам. По­этому для наших дальнейших рассмотрении нам совсем не понадобится то, о чем мы соби­раемся говорить в этой главе.

Математика тензоров особенно полезна для описания свойств веществ, которые изменяются с направлением, хотя это лишь один из приме­ров ее использования. Поскольку большин­ство из вас не собираются стать физиками, а намерены заниматься реальным миром, где зависимость от направления весьма сильная, то рано или поздно, но вам понадобится исполь­зовать тензор. Вот, чтобы у вас не было здесь пробела, я и собираюсь рассказать вам про тензоры, хотя и не очень подробно. Я хочу, чтобы ваше понимание физики было как можно более полным. Электродинамика, например, у нас вполне законченный курс; она столь же полна, как и любой курс электричества и магнетизма, даже институтский. А вот механика у нас не закончена, ибо, когда мы ее изучали, вы еще не были столь тверды в математике и мы не могли обсуждать такие разделы, как принцип наименьшего действия, лагран­жианы, гамильтонианы и т. п., которые представляют наиболее элегантный способ описания механики. Однако полный свод законов механики, за исключением теории относительности, у нас все же есть. В той же степени, как электричество и магне­тизм, у нас закончены многие разделы. Но вот квантовую ме­ханику мы так и не закончим; впрочем, нужно что-то оставить и на будущее! И все же, что такое тензор, вам все-таки следует знать уже сейчас.

В гл. 30 мы подчеркивали, что свойства кристаллического вещества в разных направлениях различны — мы говорим, что оно анизотропно. Изменение индуцированного дипольного мо­мента с изменением направления приложенного электрического поля — это только один пример, но именно его мы и возьмем в качестве примера тензора. Будем считать, что для заданного направления электрического поля индуцированный дипольный момент единицы объема Рпропорционален напряженности при­кладываемого поля Е. (Для многих веществ при не слишком больших Еэто очень хорошее приближение.) Пусть константа пропорциональности будет α. Теперь мы хотим рассмотреть вещества, у которых а зависит от направления приложенного поля, например известный вам кристалл турмалина, дающий удвоенное изображение, когда вы смотрите через него.

Предположим, мы обнаружили, что для некоторого выбран­ного кристалла электрическое поле Е 1 ;направленное по оси х, дает поляризацию Р 1 , направленную по той же оси, а одина­ковое с ним по величине электрическое поле Е 2 , направленное по оси у, приводит к какой-то другой поляризации Р 2 ,тоже нап­равленной по оси у. А что получится, если электрическое поле приложить под углом 45°? Ну, поскольку оно будет просто суперпозицией двух полей, направленных вдоль осей х и y, то поляризация Рравна сумме векторов P 1 и Р 2 , как это пока­зано на фиг. 31.1, а.
