Ричард Фейнман - 7. Физика сплошных сред

Перемещение u x пятнышка с координатой х пропорционально самому х.

Действительно,

Мы будем записывать u x следующим образом:

и x =е хх х.

Разумеется, константа пропорциональности е хх — это то же, что наше старое отношение Dl/l. (Скоро вы увидите, почему нам потребовался двойной индекс.)

Если же деформация неоднородна, то связь между х и u x в материале будет изменяться от точки к точке. В таком общем случае мы определим е хх как своего рода локальную величину Dl/l, т. е.

Это число, которое теперь будет функцией х, у и z, описывает величину растяжения в направлении оси х по всему куску желе. Возможны, конечно, растяжения и в направлении осей у и z. Мы будем описывать их величинами

Кроме того, нам нужно описать деформации типа сдви­гов. Вообразите, что в перво­начально невозмущенном желе вы выделили маленький кубик. Нажав на желе, мы изменяем его форму, и наш кубик может превратиться в параллелограмм (фиг. 39.3).

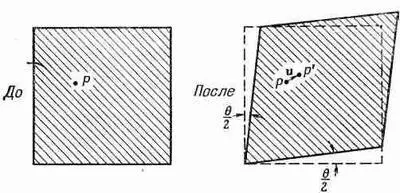

Фиг. 39.3. Однородная деформация сдвига.

При такой дефор­мации перемещение в направлении х каждой частицы пропорционально ее координате у:

а перемещение в направлении у пропорционально х:

u y=(q/2)x. (39.5)

Таким образом, деформацию сдвигового типа можно описать с помощью

u x=e xy y u у =e yx x,

где

Теперь вы сочтете, что при неоднородной деформации обоб­щенную деформацию сдвига можно описать, определив вели­чины е xy и е yx следующим образом:

Однако здесь есть некая трудность. Предположим, что пере­мещения u х и u y имеют вид

Они напоминают уравнения (39.4) и (39.5), за исключением того, что при u y стоит обратный знак. При таком перемещении маленький кубик из желе претерпевает простой поворот на угол q/2 (фиг. 39.4).

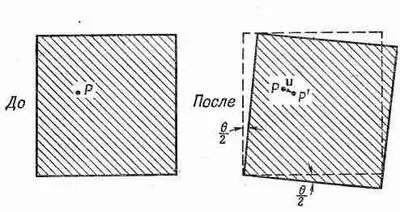

Фиг. 39.4. Однородный поворот. Никаких деформаций нет.

Никакой деформации здесь вообще нет, а есть просто вращение в пространстве. При этом никакого возмущения материала не происходит, а относительное поло­жение всех атомов совершенно не изменяется. Нужно как-то устроить так, чтобы чистое вращение не входило в наше опре­деление деформации сдвига. Указанием может послужить то, что если дu y /дх и дu x /ду равны и противоположны, никакого напряжения нет; этого можно добиться, определив

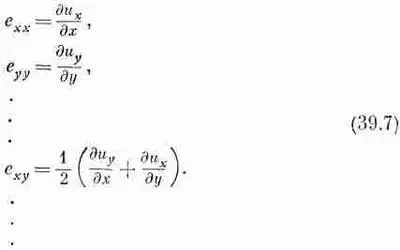

Для чистого вращения оба они равны нулю, но для чистого сдвига мы получаем, как и хотели, е ху =е у x .

В наиболее общем случае возмущения, который наряду со сдвигом может включать растяжение или сжатие, мы будем определять состояние деформации заданием девяти чисел:

Они образуют компоненты тензора деформации. Поскольку тензор этот симметричен (согласно нашему определению, е ху всегда равно е ух ) , то на самом деле различных чисел здесь только шесть. Вы помните (см. гл. 31) общее свойство всех тен­зоров — элементы его преобразуются при повороте подобно произведению компонент двух векторов. (Если А и В — век­торы, то С ij =А i В j — тензор.) А каждое наше e ij есть про­изведение (или сумма таких произведений) компонент вектора

u= (u х , u у , u z ) и оператора С=( д / д x, д / д y, д / д z), который, как

мы знаем, преобразуется подобно вектору. Давайте вместо х, у и z писать x 1 , x 2 и x 3, а вместо u х , u y и u г писать u 1, u 2и u 3 ; тогда общий вид элемента тензора e ij будет выглядеть так:

где индексы i и j могут принимать значения 1, 2 или 3.

Когда мы имеем дело с однородной деформацией, которая может включать как растяжения, так и сдвиги, то все e ij — постоянные, и мы можем написать

u х =е хх х+е ху y+е х z г. (39.9)

(Начало координат выбрано в точке, где и равно нулю.) В этих случаях тензор деформации e ij дает соотношение между двумя векторами — вектором координаты r=(x, y, z) и вектором перемещения u= (u х , u у , u г ).

Если же деформация неоднородна, то любой кусочек желе может быть как-то искажен и, кроме того, могут возникнуть местные повороты. Когда все возмущения малы, мы получаем

где w ij, — антисимметричный тензор

описывающий поворот. Нам незачем беспокоиться о поворотах; займемся только деформацией, которая описывается симмет­ричным тензором е ij .

§ 2. Тензор упругости

Теперь, чтобы описать деформации, мы должны связать их с внутренними силами — с напряжениями в материале. Мы предполагаем, что закон Гука справедлив для любого кусочка материала, т. е. что напряжения всюду пропорциональны дефор­мациям. В гл. 31 мы определили тензор напряжений S ij как i-ю компоненту силы, действующей на единичной площадке, перпендикулярной оси j. Закон Гука говорит, что каждая ком­понента S ijлинейно связана с каждой компонентой напряжения. Но поскольку S и l содержат по девяти компонент, то всего для описания упругих свойств материала требуется 9X9=81 возможный коэффициент. Если материал однороден, то все эти коэффициенты будут постоянными. Мы обозначим их C ijkl определив посредством уравнения
