Ричард Фейнман - 6a. Электродинамика

(24.19)

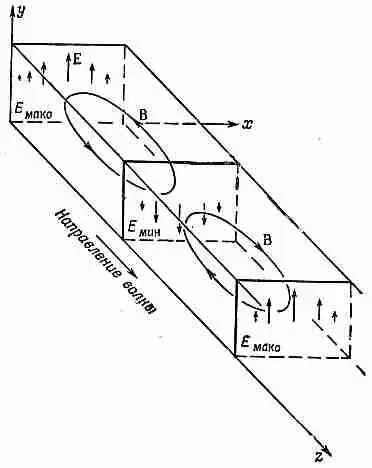

Фиг. 24.6. Магнитное по­ле в волноводе.

Кроме электриче­ских полей, существуют и магнитные поля, кото­рые тоже движутся вол­нообразно. Мы не будем сейчас заниматься выво­дом выражений для них. Ведь c 2СXВ = dE/dt, и линии В циркулируют вокруг областей, где dE/dt — наибольшее, т. е. на полпути между максимумом и миниму­мом Е. Петли В лежат параллельно плоскости xz и между гребнями и впадинами Е (фиг. 24.6).

§ 3. Граничная частота

Уравнение (24.16) для k zна самом деле имеет два корня — один с плюсом, другой с минусом. Ответ следует писать так:

(24.20)

Смысл этих двух знаков просто в том, что волны в волноводе мо­гут бежать и с отрицательной фазовой скоростью (в направлении —z), и с положительной. Волны, естественно, должны иметь возможность бежать в любую сторону. И раз одновременно мо­гут существовать оба типа волн, то решение в виде стоячих волн тоже возможно.

Наше уравнение для k z сообщает нам также, что высшие час­тоты приводят к большим значениям k g , т. е. к более коротким волнам, пока в пределе больших w величина k не станет равной w/с — тому значению, которое бывает, когда волна бежит в пусто­те. Свет, который мы «видим» сквозь трубу, все еще бежит со ско­ростью с. Но посмотрите зато, какая странная вещь получается, когда частота убывает. Сперва волны становятся все длиннее и длиннее. Но если частота w станет чересчур малой, то под кор­нем в (24.20) внезапно появится отрицательное число. Это произойдет, когда w перевалит через pс/а или когда l 0станет боль­ше 2а. Иначе говоря, когда частота становится меньше некото­рой критической частоты w c=pс/а, волновое число k z (а также l g ) становится мнимым и никакого решения у нас не остается. Или остается? Кто, собственно, сказал, что k z должно быть действи­тельным? Что случится, если оно станет мнимым? Уравнения-то поля по-прежнему ведь будут удовлетворяться. Может быть, и мнимые k z тоже представляют какую-то волну?

Предположим, что w действительно меньше w c; тогда можно написать

(24.21)

где k' — действительное положительное число

(24.22)

Если теперь вернуться к нашей формуле (24.12) для Е y , то надо будет написать

(24.23)

что можно также представить в виде

(24.24)

Это выражение приводит к полю Е, которое во времени колеб­лется как e i w t , a no z меняется как e ± k ' z . Оно плавно убывает или возрастает с z, как всякая действительная экспонента. В нашем выводе мы не думали о том, откуда взялись волны, где их источник, но, конечно, где-то в волноводе он должен быть. И знак, который стоит при k', должен быть таков, чтобы поле убывало при удалении от источника волн.

Итак, при частотах ниже w с — p с/а волны вдоль трубы не рас­пространяются; осциллирующее поле проникает в трубу лишь на расстояние порядка i/k'. По этой причине частоту w с назы­вают «граничной частотой» волновода. Глядя на (24.22), мы ви­дим, что для частот чуть пониже w cчисло k' мало, и поля могут проникать в трубу довольно далеко. Но если со намного меньше w с, коэффициент k' в экспоненте равняется p/а, и поле отмирает чрезвычайно быстро (фиг. 24.7). Поле убывает в е раз на расстоя­нии а/p, т. е. на трети ширины волновода. Поля проникают в волновод на очень малое расстояние от источника.

Мы хотим еще раз подчеркнуть эту характерную черту на­шего анализа прохождения волн по трубе — появление мнимого волнового числа k z . Когда, решая уравнение в физике, мы полу­чаем мнимое число, то это обычно ничего физического не озна­чает. Для волн, однако, мнимое волновое число действительно нечто означает. Волновое уравнение по-прежнему удовлетво­ряется; оно только означает, что решение приводит к экспоненциально убывающему полю вместо распространяющихся волн

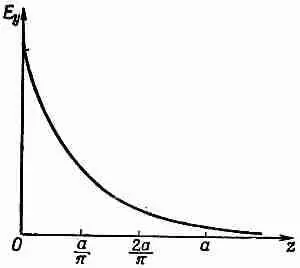

Фиг. 24.7. Изменение Е y с ро­стом z при w

Итак, если в любой задаче на волны k при какой-то частоте ста­новится мнимым, это означает, что форма волны меняется — синусоида переходит в экспоненту.

§ 4. Скорость волн в волноводе

Та скорость волн, о которой мы пока говорили,— это фа­зовая скорость, т. е. скорость узлов волны; она есть функция частоты. Если подставить (24.17) в (24.18), то можно написать

(24.25)

Для частот выше граничной (для которых бегущая волна суще­ствует) w c/w меньше единицы, v фаз— действительное число, боль­шее скорости света. Мы уже видели в гл. 48 (вып. 4), что фазовые скорости, большие скорости света, возможны, потому что это просто движутся узлы волн, а не энергия и не информация. Чтобы узнать, как быстро движутся сигналы, надо подсчитать быстроту всплесков или модуляций, вызываемых интерферен­цией волн одной частоты с одной или несколькими волнами слегка иных частот [см. гл. 48 (вып. 4)]. Скорость огибающей такой группы волн мы назвали волновой скоростью; это не w/k, a d w /dk:

(24.26)

Дифференцируя (24.17) по w и переворачивая, чтобы полу­чить d w /dk, получаем

(24.27)

Это меньше скорости света.

Среднее геометрическое между v фаз и v грв точности равно с — скорости света:

(24.28)

Это любопытно, ведь сходное соотношение мы встречали и в квантовой механике. У частицы с любой скоростью (даже у релятивистской) импульс р и энергия U связаны соот­ношением

(24.29)

Но в квантовой механике энергия — это hw, а импульс —это h/l’, или h k; значит, (24.29) можно записать так:
