| (Мы возвратимся к задаче о течении жидкости более подробно

в вып. 7, гл. 40 и 41.)

Поскольку СXv=0, то скорость «сухой воды» можно написать в виде градиента от некоторого потенциала

v=-Сj. (12.30)

Каков физический смысл y? Особо полезного смысла нет. Скорость можно записать в виде градиента потенциала просто потому, что течение безвихревое. По аналогии с электростати­кой y называется потенциалом скоростей, но он не связан с потенциальной энергией так, как это получается для j. Поскольку дивергенция v равна нулю, то

(12.31)

Потенциал скоростей y подчиняется тому же дифференциаль­ному уравнению, что и электростатический потенциал в пустом пространстве (r=0).

Давайте выберем какую-нибудь задачу о безвихревом те­чении и посмотрим, сможем ли мы решить ее изученными ме­тодами. Рассмотрим задачу о шаре, падающем в жидкости. Если он движется слишком медленно, то силы вязкости, кото­рыми мы пренебрегали, будут существенны. Если он движется слишком быстро, то следом за ним будут идти маленькие вихри (турбулентность) и возникнет некоторая циркуляция воды. Но если шар движется и не чересчур быстро, и не чересчур медленно, то течение воды будет более или менее отвечать нашим предположениям, и мы сможем описать движение воды нашими простыми уравнениями.

Удобно описывать процесс в системе координат, скреплен­ной с шаром. В этой системе координат мы задаем вопрос: как течет вода около неподвижного шара, если на больших расстояниях течение однородно? Иначе говоря, если вдали от шара течение всюду одина­ково? Течение вблизи шара будет иметь вид, показан­ный линиями потока на фиг. 12.8. Эти линии, всег­да параллельные v, соответ­ствуют линиям напряженностей электрического поля.

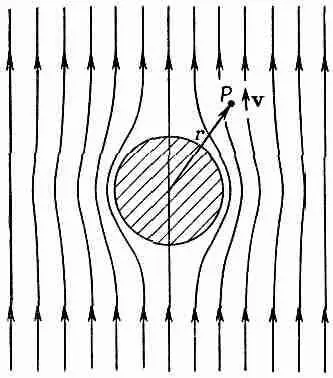

Фиг. 12.8. Поле скоростей без­вихревого обтекания сферы жидко­стью.

Мы хотим получить количественное описание поля скоростей, т. е. выражение для скорости в любой точке Р.

Можно найти скорость как градиент от y), поэтому сначала определим потенциал. Мы хотим найти потенциал, который удовлетворял бы всюду (12.31) при следующих двух условиях: 1) течение отсутствует в сферической области за поверхностью шара; 2) течение постоянно на больших рас­стояниях. Чтобы выполнялось первое ограничение, компонен­та v, перпендикулярная поверхности шара, должна обращаться в нуль. Это значит, что d y /dr=0 при r =а. Для выполнения второго ограничения нужно иметь d y /dz=v 0 всюду, где r>> а. Строго говоря, нет ни одной электростатической задачи, кото­рая в точности соответствовала бы нашей задаче. Она факти­чески соответствует сфере с нулевой диэлектрической прони­цаемостью, помещенной в однородное электрическое поле. Если бы мы имели решение задачи для сферы с диэлектриче­ской проницаемостью x, то, положив x =0, немедленно решили бы нашу задачу.

Мы раньше не разобрали такую электростатическую за­дачу во всех подробностях; давайте сделаем это сейчас. (Мы могли бы сразу решить задачу о жидкости с v и y, но будем пользоваться Е и j, потому что привыкли к ним.)

Задача ставится так: найти такое решение уравнения С 2j=0, чтобы Е=-Сj равнялось постоянной, скажем Е 0, для больших r и, кроме того, чтобы радиальная компонента Е была равна нулю при r =а. Иначе говоря,

(12.32)

Наша задача включает новый тип граничных условий — когда д j /дr постоянно, а не тот, когда потенциал j постоянен на поверхности. Это немножко другое условие. Получить ответ сразу нелегко. Прежде всего без шара j был бы равен —E 0z.Тогда Е было бы направлено по z и имело бы всюду постоянную величину Е 0 . Мы уже исследовали случай диэлектрического шара, поляризация внутри которого однородна, и нашли, что поле внутри поляризованного шара однородно, а вне его оно совпадает с полем точечного диполя, расположенного в центре шара. Давайте напишем, что искомое решение есть суперпо­зиция однородного поля плюс поле диполя. Потенциал диполя (см. гл. 6) есть pz/4pe 0r 3. Итак, мы предполагаем, что

(12.33)

Поскольку поле диполя спадает, как 1/r 3, то на больших рас­стояниях мы как раз имеем поле Е 0 . Наше предположение автоматически удовлетворяет сформулированному выше второму условию (стр. 249). Но что нам взять в качестве силы диполя p? Для ответа мы должны использовать другое условие [урав­нение (12.32)]. Мы должны продифференцировать j по r, но, разумеется, это нужно сделать при постоянном угле q, поэтому удобнее выразить сначала j через r и q, а не через z и r. По­скольку z=rcosq, то

(12.34)

Радиальная составляющая Е есть

(12.35)

Она должна быть равна нулю при r =а для всех q. Это будет выполнено, если

(12.36)

Заметьте хорошенько, что если бы оба члена в уравнении (12.35) зависели бы от q по-разному, то мы не смогли бы вы­брать р так, чтобы (12.35) обращалось в нуль при r =а для всех углов. Тот факт, что это получилось, означает, что мы были мудры, написав уравнение (12.33). Конечно, когда мы догадывались, мы заглядывали вперед; мы знали, что понадо­бится еще один член, который бы, во-первых, удовлетворял С 2j=0 (любое действительное поле удовлетворяет этому), во-вторых, зависел от cosq и, в-третьих, спадал бы к нулю при больших r. Поле диполя — единственное, которое удовлет­воряет всем трем требованиям.

С помощью (12.36) наш потенциал приобретает вид

(12.37)

Решение задачи о течении жидкости может быть записано просто:

(12.38)

Отсюда прямо находится v. Больше мы не будем заниматься этим вопросом.

§ 6. Освещение; равномерное освещение плоскости

В этом параграфе мы обратимся к совсем другой физической проблеме — мы ведь хотим показать большое разнообразие воз­можностей. На этот раз мы проделаем кое-что, что приведет нас к интегралу того же сорта, что мы нашли в электростатике.
