Ричард Фейнман - 5b. Электричество и магнетизм

Точно так же, как мы выводили «поверхностную плотность заряда» а, определим здесь «поверхностную плотность тока» J, равную току на единице длины по поверхности соленоида (что, конечно, есть просто среднее j, умноженное на толщину тонкой намотки). Величина J здесь равна nI. Этот поверхностный ток (фиг. 14.4) имеет компоненты

Мы должны теперь найти А для такого распределения токов. Прежде всего найдем А х в точках вне соленоида. Резуль­тат такой же, как электростатический потенциал вне цилиндра с поверхностным зарядом:

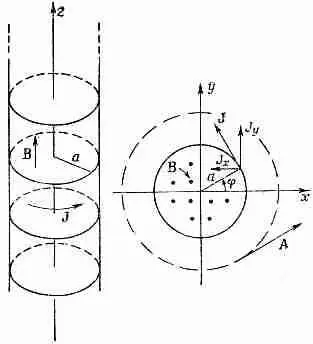

Фиг. 14.4. Длинный соленоид с поверхностной плотностью тока J.

где s 0=-,//c 2. Мы не решали случай такого распределения заряда, но делали нечто по­хожее. Это распределение заряда эквивалентно двум жестким цилиндрам, состоя­щим из зарядов, один из положительных, другой из отрицательных, с малым относи­тельным смещением их осей в направлении у. Потенциал такой пары цилиндров пропорционален производной по у от потен­циала одного однородно заряженного цилиндра. Мы, конечно, можем вычислить константу пропорциональности, но пока не будем возиться с этим.

Потенциал заряженного цилиндра пропорционален lnr'; потенциал пары тогда равен

Итак, мы знаем, что

(14.25)

где К — некоторая константа. Рассуждая точно так же, найдем

(14.26)

Хотя мы раньше говорили, что вне соленоида магнитного поля нет, теперь мы находим, что поле А существует и цир­кулирует вокруг оси z (см. фиг. 14.4). Возникает вопрос: равен ли нулю его ротор?

Очевидно, В х и В y равны нулю, а

Итак, магнитное поле вне очень длинного соленоида действи­тельно равно нулю, хотя векторный потенциал нулю не равен.

Мы можем проверить наш результат, прибегнув к другим соображениям. Циркуляция векторного потенциала вокруг соленоида должна равняться потоку В внутри катушки [урав­нение (14.11)]. Циркуляция равна А·2pr' или, поскольку А=К1r', она равна 2pК. Заметьте, что циркуляция не зави­сит от r'. Так и должно быть, если В вне соленоида отсутствует, потому что поток есть просто величина В внутри соленоида, умноженная на pа 2. Он один и тот же для всех окружностей с радиусом r'>а. Раньше мы нашли, что поле внутри равно n//e 0c 2, поэтому мы можем определить константу К:

или

Итак, векторный потенциал снаружи имеет величину

(14.27)

и всегда перпендикулярен вектору r'.

Мы говорили о соленоидальной катушке из проволоки, но такое же поле мы могли бы создать, вращая длинный ци­линдр с электростатическим зарядом на поверхности. Если у нас есть тонкий цилиндрический слой радиуса а с поверхност­ным зарядом s, то вращение цилиндра образует поверхностный ток J= s v, где v=sw — скорость поверхностного заряда. Внут­ри цилиндра тогда будет магнитное поле B=s aw/e 0с 2.

Теперь можно поставить интересный вопрос. Предположим, что перпендикулярно к оси цилиндра мы поместили короткий отрезок проволоки W от оси до поверхности и прикрепили ее к цилиндру так, что проволока вращается вместе с ним (фиг. 14.5). Эта проволока движется в магнитном поле, так что сила vXB приведет к тому, что концы проволоки зарядятся (они будут заряжаться до тех пор, пока поле Е зарядов не урав­новесит силы vXB). Если цилиндр заряжен положительно, то конец проволоки вблизи оси будет иметь отрицательный заряд. Измеряя заряд на конце проволоки, мы могли бы опре­делить скорость вращения системы. Мы получили бы «угловой скоростемер» (или «угловой ситометр»)!

Но вы, наверно, засомневаетесь: «А что, если я сам перей­ду,— скажете вы,— в систему координат вращающегося ци­линдра? Там заряженный цилиндр покоится, а я знаю из электростатических уравнений, что внутри цилиндра никакого поля не будет, не будет и силы, толкающей заряды к центру. Поэтому здесь что-то не так?» Нет. Все правильно.

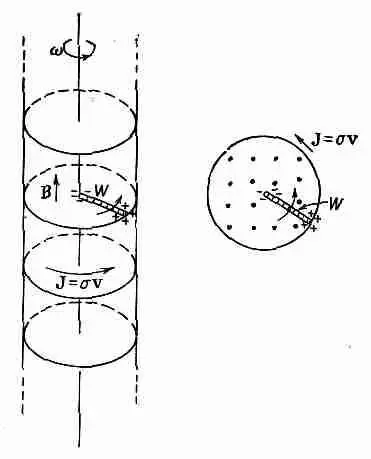

Фиг. 14.5. Вращающийся за­ряженный цилиндр создает внутри себя магнитное поле.

Короткая проволока, закрепленная вдоль радиуса, вращаясь вместе с цилиндром, приобретает на своих концах индуцированные заряды.

«Относительности враще­ния» не существует. Вра­щающаяся система — не инерциальная система, и законы физики в ней дру­гие. Мы должны пользо­ваться уравнениями элек­тромагнетизма только в инерциальных системах координат.

Было бы здорово, если бы смогли измерить абсолютное вра­щение Земли с помощью такого заряженного цилиндра, но эф­фект, к несчастью, настолько мал, что его невозможно наблю­дать даже с помощью самых тонких современных приборов.

§ 5. Поле маленькой петли; магнитный диполь

Воспользуемся методом векторного потенциала, чтобы найти магнитное поле маленькой петли с током. Как обычно, под словом «маленькая» мы просто подразумеваем, что нас интере­суют поля только на больших расстояниях по сравнению с раз­мером петли. Как мы увидим, любая петелька представляет собой «магнитный диполь». Это значит, что она создает магнитное поле, подобное электрическому полю от электриче­ского диполя.

Возьмем сначала прямоугольную петлю и выберем оси ко­ординат, как показано на фиг. 14.6. Токов в направлении z нет, поэтому A z равно нулю. Есть токи в направлении х по обеим сторонам прямоугольника, длина которых а. В каждой стороне плотность тока и ток однородны. Поэтому решение для А х в точности подобно электростатическому потенциалу от двух заряженных палочек (фиг. 14.7). Поскольку палочки имеют противоположные заряды, их электрический потенциал на больших расстояниях есть как раз дипольный потенциал (см. гл. 6,
