Ричард Фейнман - 5a. Электричество и магнетизм

(6.13)

Эта формула справедлива для диполя произвольной ориентации и положения, если r — вектор, направленный от диполя к ин­тересующей нас точке.

Если нас интересует электрическое поле диполя, то нужно взять градиент j. Например, z-компонента поля есть - d j /dz. Для диполя, ориентированного вдоль оси z, мы можем исполь­зовать (6.9):

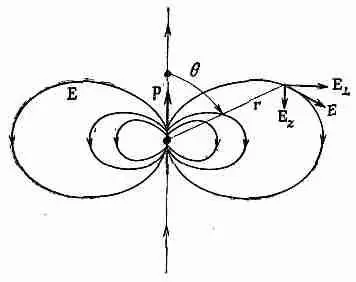

Фиг. 6.4. Электрическое поле диполя.

или

(6.14)

А х- и y -компоненты равны

Из этих двух компонент можно составить компоненту, пер­пендикулярную к оси z, которая называется поперечной компонентой E ^:

или

(6.15)

Поперечная компонента Е ^лежит в плоскости ху и направ­лена прямо от оси диполя. Полное поле, конечно, равно

Поле диполя меняется обратно пропорционально кубу рас­стояния от диполя. На оси при 6 =0 оно вдвое сильнее, чем при 9 =90°. При обоих этих углах электрическое поле обладает только z-компонентой. Знаки ее при 2=0 и при z=90° проти­воположны (фиг. 6.4).

§ 3. Замечания о векторных уравнениях

Здесь, пожалуй, уместно сделать общее замечание, касаю­щееся векторного анализа. Хотя его теоремы и доказаны в общем виде, однако, приступая к расчетам и анализу какой-либо за­дачи, следует с толком выбирать направление осей координат. Вспомните, что когда мы вычисляли потенциал диполя, то ось выбиралась не как попало, а мы направили ее по оси диполя.

Это намного облегчило нашу задачу. Потом уже уравнения были переписаны в векторной форме и сразу перестали зависеть от выбора системы координат. Теперь стало возможным выби­рать какую угодно систему координат, зная, что формула от­ныне всегда будет справедлива. Вообще нет смысла вводить произвольную систему координат, где оси направлены под ка­ким-то сложным углом, если можно в данной задаче выбрать систему получше, а уже в самом конце выразить результат в виде векторного уравнения. Так что старайтесь использовать то преимущество векторных уравнений, что они не зависят ни от какой системы координат.

С другой стороны, если вы хотите подсчитать дивергенцию какого-то вектора, то вместо того, чтобы смотреть на у·Е и вспоминать, что это такое, лучше расписать это в виде

Если вы затем вычислите по отдельности х-, у- и z-компоненты электрического поля и продифференцируете, то получите иско­мую дивергенцию. Часто при этом испытывают такое чувство, как будто произошло что-то некрасивое — словно, расписав вектор покомпонентно, потерпели неудачу; все время кажется, будто все действия надо проделывать только с векторными опе­раторами С. Но часто от них нет никакого проку. Когда вы впер­вые сталкиваетесь с какой-то новой задачей, то, как правило, полезно расписать все в компонентах, чтобы удостовериться, что вы правильно представляете себе, что происходит. Нет ничего некрасивого в том, что в уравнения подставляются числа, и нет ничего неприличного в том, чтобы подставлять производные на место причудливых символов. Наоборот, в этом-то и проявляется ваша мудрость. Конечно, в специальном журнале статья будет выглядеть гораздо приятнее (да и понят­нее), если все записано в векторном виде. Но там надо эконо­мить еще и место.

§ 4. Диполъный потенциал как градиент

Мы хотели бы теперь отметить любопытное свойство формулы диполя (6.13). Потенциал можно записать также в виде

(6.16)

Действительно, вычислив градиент 1/r, вы получите

и (6.16) совпадет с (6.13).

Фиг. 6.5. Потенциал в точке Р от точечного заряда, поднятого на Dz над началом координат, равен потенциалу в точке Р' (на D z ниже Р) того же заряда, но помещенного вначале координат.

Как мы догадались об этом? Мы просто вспомнили, что e r/r 2уже появлялось в формуле для поля точечного заряда и что поле — это градиент потенциала, изменяющегося как 1/r.

Существует и физическая причина того, что дипольный по­тенциал может быть записан в форме (6.16). Пусть в начало коор­динат помещен точечный заряд q . Потенциал в точке Р(х, у, z) равен

(Множитель 1/4pe 0опустим, а в конце мы его можем снова вста­вить.) Если заряд + q мы сдвинем на расстояние Dz, то потен­циал в точке Р чуть изменится, скажем на Dj +. На сколько же именно? Как раз на столько, на сколько изменился бы потен­циал, если б заряд оставили в покое, а Р сместили на столько же вниз (фиг. 6.5). Иначе говоря,

где Dz означает то же, что и d/2 . Беря j 0=q/r, мы получаем для потенциала положительного заряда

(6.17)

Повторяя те же рассуждения с потенциалом отрицательного заряда, можно написать

(6.18)

А общий потенциал—просто сумма (6.17) и (6.18):

(6.19)

При других расположениях диполя смещение положи­тельного заряда можно изобразить вектором Dг +, а уравне­ние (6.17) представить в виде
