Оба формата взаимозаменяемы, т. е. все, что можно представить в одном формате, также отображается и в другом. Разница состоит только в символах, обозначающих три основных элемента.

События и работы должны быть определены точно

Правильное их определение позволит:

• точно подсчитать требуемые затраты времени и ресурсов;

• объяснить другим суть задания;

• легче отслеживать процесс выполнения работ.

Вы, возможно, уже знакомы с некоторыми терминами, относящимися к составлению последовательных схем и графиков.

• Диаграмма предшествования— другое название сетевого графика типа "события-работы".

• Диаграмма зависимостей— другое название сетевого графика в любом формате.

• Сетевой график PERT — обычное название сетевого графика типа "работа-связи" (работа изображается стрелками).

Система PERT (Program Evaluation and Review Technique — метод оценки и пересмотра плана) была предложена в 1950-х годах, когда планировалась разработка системы Поларис. (У нас эта система получила название СПУ — система планирования и управления — Прим ред.) Это аналитический расчетный метод, позволяющий спрогнозировать самые оптимистические, самые пессимистические и наиболее вероятные сроки выполнения работ, исключающий при этом повторение одних и тех же работ в одно и то же время. Он не допускает описания работ с неизвестным количеством итераций (попыток), но может учитывать неопределенные величины для подсчета вероятности выполнения как отдельных задач, так и всего проекта в отведенные сроки.

Для трех характерных элементов сетевого графика применяются такие символы:

• события изображаются кружками;

• работы — стрелками;

• период времени — символом "t".

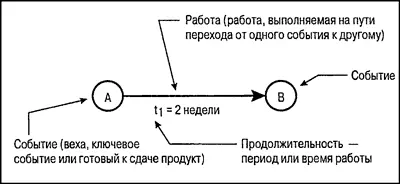

Каждая работа начинается и закапчивается событием. На рис. 4.1 показан простой пример. Достигнув события А (кружок слева), вы начинаете выполнять работу 1 (изображена стрелкой). Расчетное время ее выполнения составляет две недели, о чем сообщает надпись под стрелкой. Завершение выполнения означает достижение события В (кружок справа).

Длина стрелки, изображающей работу, произвольна и не пропорциональна ее продолжительности.

Рис 4.1. Сетевой график типа "события-работы "

Иногда в сетевом графике применяют четвертый символ, изображающий фиктивную работу , т. е. работу с нулевой продолжительностью. Например, прежде чем обозначить событие "Завершение всех проектных работ", вы хотите получить одобрение своих сотрудников, Билла и Сьюзен. Тогда вы в сетевом графике указываете два отдельных события: "Билл одобрил проект" и "Сьюзен одобрила проект" и рисуете от них стрелки, обозначающие фиктивные работы, к следующему событию: "Завершение всех проектных работ".

В таком формате для отображения трех элементов сетевого графика используют два символа.

• Прямоугольник.Может обозначать как событие, так и работу. Чтобы их различать, внутри прямоугольников пишется продолжительность, обозначаемая символом " t ". Если t = 0, то это событие. Можно прямоугольники событий выделять жирной или двойной линией.

• Стрелки.Показывают связи между работами, определяющие порядок их выполнения.

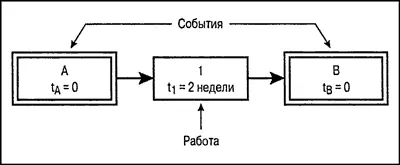

На рис. 4.2 приведен пример такого сетевого графика. После наступления события А (прямоугольник слева) можно начинать выполнять работу 1 (прямоугольник в середине). После завершения работы 1 наступает событие В (прямоугольник справа). Стрелками показывается только последовательность работ.

Впрочем, отражать события в таком графике не обязательно, можно показывать только работы и их взаимосвязи.

Рис 4.2. Сетевой график типа "работы-связи"

Как уже говорилось, обе формы представления взаимозаменяемы. При выборе конкретной формы руководствуйтесь следующими соображениями.

• Форма "события-работы" предполагает представление каждого элемента уникальным символом.Если вы впервые имеете дело с сетевыми графиками, то в данном формате вы не будете путать прямоугольники-события с прямоугольниками-работами.

• Форма представления "работы-связи" позволяет отображать не все события проекта.Это экономит время составления графика и пространство за счет исключения незначительных промежуточных событий.

• В распространенном программном обеспечении по управлению проектами чаще применяется форма "работы-связи".

В этой главе мы рассмотрим сетевые графики типа "работы-связи". Такая форма легче для понимания и чаще применяется распространенными программными пакетами по менеджменту.

Представьте, что ваш проект — это путешествие, которое вы предприняли с друзьями. К месту конечного назначения каждый поедет на своей машине и по своему маршруту. Некоторые маршруты могут пересекаться в определенных пунктах. По условиям, дальнейшее движение из такого пункта разрешено только после прибытия всех, у кого он значится в маршруте. Путешествие закончено, когда все участники соберутся в конечном пункте.

Прежде чем совершить такое сложное путешествие, вы наверняка спланируете его по дорожной карте. Это позволит вам определить его длительность, предвидеть возможные трудности в пути и выбрать альтернативные маршруты, чтобы быстрее добраться до цели.

Сетевой график служит подобной "картой дорог" для вашего проекта. Этапы путешествия каждого участника — это работы, а дорожные указатели — начало и конец следующего этапа. Путь представляет собой определенную последовательность работ но выполнению проекта.

Чтобы легко и просто анализировать сетевой график, при его составлении руководствуйтесь двумя правилами.

• Правило 1.После достижения события или завершения работы можно переходить к следующему событию или работам, на которые указывают стрелки.

• Правило 2.Чтобы начать работу или перейти к событию, следует полностью завершить все работы и достичь всех событий, от которых ведут стрелки к данной работе или данному событию.
