В любом случае все работы по проекту с указанием непосредственно предшествующих зафиксируйте в таблице примерно такого вида.

Таблица 4.4. Таблица предшествующих работ

Определяйте приоритет и порядок выполнения работ исходя из содержания и необходимости самих работ, а не доступности ресурсов. Нецелесообразно ставить в графике две независимые работы последовательно на том основании, что у вас в наличии только один соответствующий исполнитель. В случае крайней необходимости вы можете маневрировать ресурсами или попытаться получить их дополнительно.

(В главе 5 рассказывается, как выявлять и устранять возможные ситуации перегрузки работников.)

Сетевой график простого проекта может уместиться на одном листе. Но для достаточно сложных проектов этот график становится громоздким, поэтому стоит подумать о применении вычислительной техники и соответствующего программного обеспечения (ПО). (Подробно это обсуждается в главе 16.) Описание самого популярного программного пакета по проектному менеджменту можно найти в книге Microsoft Project для "чайников" ("Диалектика" 2004 г.).

Рассмотрим применение сетевого графика на примере организации пикника. (Я, в общем-то, не настаиваю, чтобы вы каждый пикник планировали с помощью сетевого графика, но этот пример покажет основные приемы и возможности.)

В пятницу вечером, после напряженной недели, вы с подругой обсуждаете, как с максимальной пользой провести выходные. Прогноз обещает хорошую погоду, и вы решаете с утра отправиться на пикник на одно из двух ближайших озер. Чтобы как можно лучше организовать пикник и развлечься, вы решили составить сетевой график.

В табл. 4 5 представлены семь работ, которые, как вы считаете, необходимо выполнить, чтобы подготовить пикник и добраться до озера.

Таблица 4.5. Список мероприятий по организации пикника на озере

Кроме того, вы соблюдаете следующие условия

• Все работы начинаются в субботу в 8:00 утра у вас дома. До этого времени нельзя ничего делать.

• Необходимо выполнить все работы по данному проекту.

• Вы договорились не менять исполнителей запланированных работ.

• Оба озера находятся в противоположных направлениях от вашего дома, поэтому прежде, чем отправляться в путь, следует решить, на какое из них ехать.

Вначале вы решаете, в каком порядке будете выполнять все эти работы. Другими словами, вам нужно определить для каждой работы непосредственно предшествующую. Необходимо учесть такие зависимости.

• Подруга должна сварить яйца, прежде чем готовить сэндвичи.

• Вы вместе должны решить, на какое озеро ехать, прежде чем отправиться в путь.

В каком порядке выполнять остальные работы, зависит от вашего желания. Например, вы приняли такой порядок.

• В первую очередь вы вместе решаете, на какое озеро ехать.

• Приняв решение насчет озера, вы отправляетесь в банк за деньгами.

• Получив деньги в банке, вы заправляете машину.

• После принятия совместного решения об озере подруга начинает варить яйца.

• После того как яйца сварились, подруга делает сэндвичи.

• После того как вы вернулись с заправки и подруга приготовила сэндвичи, грузите вещи в машину.

• После того как вы оба загрузили машину, отправляетесь к озеру.

Табл. 4.6 иллюстрирует последовательность работ, которую вы определили.

Таблица 4.6. Последовательность работ для организации пикника

Чтобы построить сетевой график в соответствии с этой таблицей, выполните следующие действия.

1. Начните проект с события "Начало".

2. Затем определите все работы, которые не имеют предшествующих. К их выполнению можно приступать стразу с момента начала проекта.

В нашем случае это единственная работа 5.

3. Начинаем рисовать сетевой график (рис. 4.5).

Определите все работы, для которых работа 5 является непосредственно предшествующей.

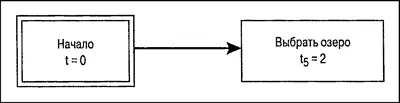

Рис 4.5. Начало построения сетевого графика организации пикника

4. Из табл. 4.6 видно, что таких две: работа 2 и работа 7. Изобразите их в виде прямоугольников и проведите к ним стрелки от работы 5.

Продолжайте строить график по тому же принципу.

Для работы 6 предшествующей будет работа 2, а для работы 3 — работа 7. На данном этапе график примет вид, как на рис 4.6

Из таблицы видно, что работе 1 предшествуют две работы: работа 3 и работа 6, а работе 4 — только работа 1. И наконец, от работы 4 идет стрелка к событию "Конец"

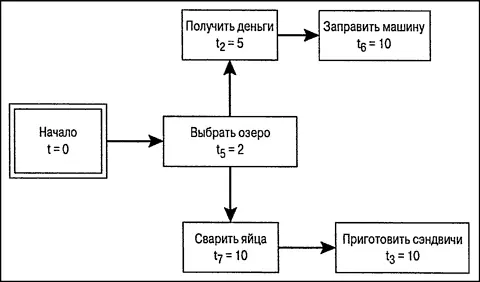

Рис. 4.6. Продолжение построения сетевого графика организация пикника

На рис. 4.7 показан сетевой график в завершенном виде.

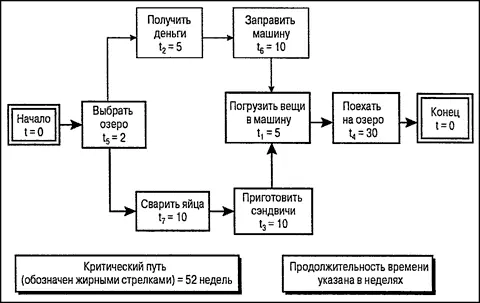

Рис. 4.7. Окончательный вид сетевого графика для организации пикника

Теперь рассмотрим несколько важных вопросов. Во-первых, сколько времени вам потребуется, чтобы собраться и добраться до озера?
