Аркбутаны собора в Ле Мане с высоты птичьего полета. 1217-1254

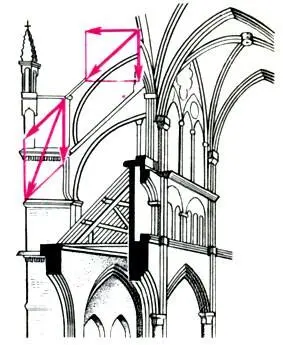

Схема усилий в аркбутане и контрфорсе

Стрельчатая арка привнесла в готическую архитектуру два конструктивных новшества. Во-первых, стрельчатые своды

Собор в Шартре. Аркбутаны. 1134-1260.

стали выполнять на нервюрах — каменных ребрах, несущих независимые друг от друга части свода — распалубки . Нервюры служат как бы скелетом свода, они воспринимают на себя основную нагрузку. В результате конструкция свода становится более гибкой: она может выдерживать те деформации, которые для монолитного свода окажутся губительными. Таким образом, нервюры явились прототипом современной каркасной конструкции.

Во-вторых, боковой распор от стрельчатого свода средневековые зодчие решили гасить не в самих стенах, несущих этот свод, а вне их. Для этого за пределами внутреннего пространства готического собора ставились специальные опоры — контрфорсы , нагрузка на которые передавалась с помощью арочных конструкций — аркбутанов . Аркбутаны, словно растопырившиеся ребра рыбьего скелета, окружали снаружи готический собор.

Зато внутренним опорам и стенам готического собора оставалась лишь одна вертикальная нагрузка — вот почему их можно было делать более тонкими и изящными. Со временем центральные устои готического храма превратились в пучок нервюр, которые, словно преодолев земное притяжение, стремительно возносились к небу. Стрельчатая форма арок подчеркивала это безудержное стремление ввысь. Самые высокие своды имели соборы Северной Франции: собор в Амьене (1288 г., 43 м) и собор в Бове (1347 г., 48 м). Своды готического собора будто парили далеко в вышине, освещенные вибрирующими потоками света от цветных витражей. Поскольку вертикальную нагрузку готического храма нес пучок нервюр, центральные стены как несущие конструкции оказались ненужными, и их заменили цветными витражами. Вы слышите, как перекликаются готические конструкции XII-XV веков с современными архитектурными конструкциями, у которых на грузку взял на себя тонкий железобетонный каркас, а стены стали стеклянными?

Однако потребовалось еще не одно столетие, чтобы каркас преодолел силу, куда более значительную, чем земное тяготение,- силу инерции человеческого мышления. Слишком привычным и естественным было видеть основу архитектурной конструкции в толстых стенах, несущих основную нагрузку. Правда, было и еще одно сдерживающее обстоятельство: нужен был новый материал для каркаса, более технологичный и дешевый, чем камень. Такой материал появился лишь в XIX веке. Это был металл.

XIX век можно назвать "железным веком" в истории человечества: железные дороги и паровые машины, первый железный мост через Темзу (1816), первые застекленные металлические крыши (типа крыши московского ГУМа), металлические купола, быстро побившие недосягаемые древнеримские рекорды, и металлические пролеты, превысившие к концу века 100-метровый рубеж. В 1889 г. к открытию Всемирной выставки в Париже как символ победоносного шествия металла в технике и архитектуре была построена знаменитая Эйфелева башня по проекту французского инженера Гюстава Эйфеля (1832-1923). Она сразу вдвое перекрыла все рекорды по преодолению высоты, взметнувшись вверх на 312,6 метра! Так был побит самый долговечный рекорд в истории человечества: ведь пирамида Хеопса в течение 45 веков оставалась самым высоким творением рук человека. Первоначальная высота пирамиды Хеопса была 147 м, хотя к настоящему времени ее верхушка обвалилась и пирамида стала на 10 м ниже. Шпили готических соборов лишь приближались к этой отметке. Самым высоким в Англии был собор в Солисбери (1258 г., 123 м), а во Франции — Страсбургский собор (1439 г., 142 м). Башня собора в Бове, построенная в 1569 г., лишь на 8 метров и только на 4 года побила рекорд высоты пирамиды Хеопса, а затем рухнула. Крест собора Св. Петра в Риме был поднят на высоту 138 м. Только в XIX веке шпиль Ульмского собора поднялся на 12 метров выше пирамиды Хеопса. И вот в конце XIX века принципиально новая конструкция из принципиально нового материала дает принципиально новый результат!

Однако объявлять Эйфелеву башню произведением искусства парижане не спешили. "Здесь нет искусства, один металл!" — возмущались они. "Я бежал из Парижа, а затем покинул Францию, потому что меня навязчиво преследовал вид Эйфелевой башни,- писал Ги де Мопассан.- Вообразите же, что скажут отдаленные потомки о нашем поколении, если только вспышка народного гнева не повалит эту высоченную и тощую пирамиду железных лестниц".

Но не отдаленные потомки, а уже следующее поколение Парижан не мыслило себе родного города без Эйфелевой башни. И конечно же, бессмертие принесла Эйфелевой башне не ее конструкция, которая сегодня кажется архаичной, а пропорциональность и гармоническое единство ее форм, т. е. как раз то, что и делает строительную конструкцию произведением архитектурного искусства.

"Век железа" в архитектуре оказался недолгим. С новым XX веком пришел и новый необычный материал — железобетон, совершивший подлинную революцию в зодчестве. "Первая ласточка" новой архитектуры появилась в 1903 г. Это был жилой дом архитектора О. Перре в Париже — железобетонный каркас с большими остекленными проемами. Перре доказал, что возведение домов из кирпича и камня с массивными стенами необязательно. Так начался "век железобетона". Железобетон открывал невиданные возможности перед архитекторами: он был дешев, обладал необходимой прочностью, мог непрерывно переходить из одной формы в другую. Неудивительно, что зодчие спешили проверить новый материал на перекрытиях, сооружение которых всегда представляло одну из важнейших технических проблем. Скорлупа обычного куриного яйца была для архитекторов эталоном прочной и легкой конструкции. Отношение диаметра большого куриного яйца к толщине скорлупы равно в среднем 130. Такое соотношение между диаметром пролета и его толщиной казалось недостижимым. Например, для Пантеона в Риме оно равнялось 11, т. е. было на порядок меньше. И вот железобетонные "скорлупки" опрокидывают все традиционные представления и оставляют далеко позади рекорды куриного яйца. Наглядное представление о динамике этого важного в архитектуре параметра дает таблица 5.

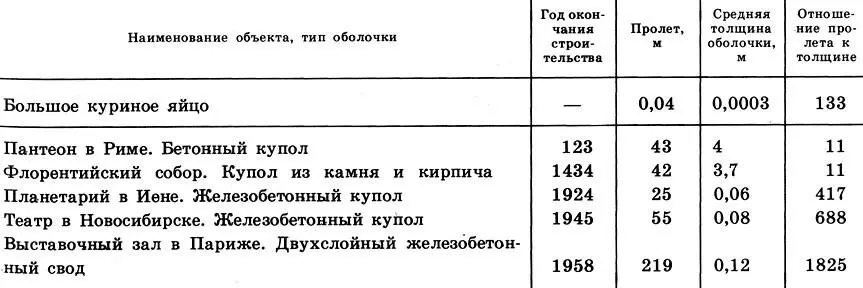

Таблица 5. Динамика отношения диаметра оболочки к ее толщине в истории архитектуры
