Алексей Лобяк - AutoCAD 2010. Самоучитель

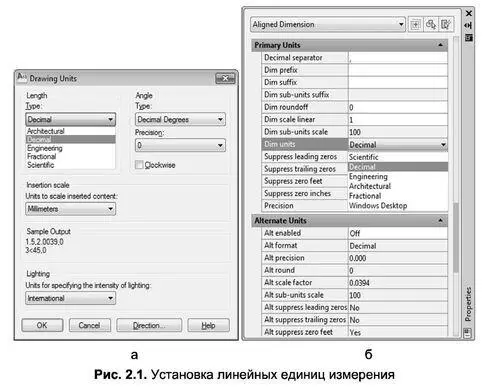

В появившейся палитре Properties перейдите в раздел Primary Units (Основные единицы). Теперь достаточно выбрать из раскрывающегося списка Dim Units (Размерные единицы) нужный тип линейного исчисления.

УГЛОВЫЕ ЕДИНИЦЫ ИЗМЕРЕНИЯ

Угловые единицы измерения — это формат представления угловых размеров объектов чертежа. По умолчанию принимаются десятичные угловые единицы. Возможны также градусы (градусы, минуты, секунды), грады, радианы и топографические угловые единицы.

Выбор той или иной единицы измерения определяется требованиями, предъявляемыми пользователем к чертежу. AutoCAD

Использование общеизвестных угловых единиц измерения {Deg/Min/Sec и Radians) не должно вызывать затруднений для пользователя. При работе с углами, задаваемыми в радианах или градусах, приходится применять одну из следующих формул пересчета:

радианы = градусыхЗ. 14159/180

градусы = радианы х 180/3.14159

Что касается угловой единицы измерения Grads (Грады), то нужно помнить, что окружность составляет 400 градов (или 360°), а угол 90° – соответственно 100 градов.

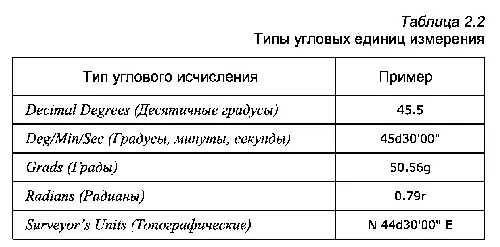

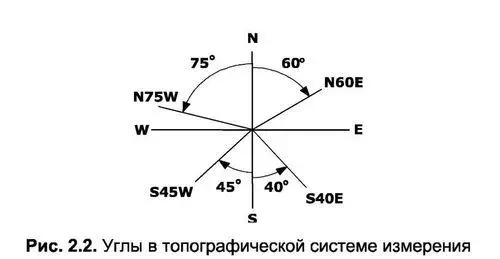

Рассмотрим такую специфическую угловую единицу измерения, как Surveyor's Units (Топографические). В формате Surveyor's Units (Топографические) задается угол, который образует его главный вектор с северным или южным направлением. На рис. 2.2 показано, как в отмеченном формате представляются четыре угла, два из которых {S45W и S40E) отсчитываются от южного направления {South) и два {N75 Wи N60E) – от северного {North). использует пять форматов исчисления угловых размеров. В табл. 2.2 они приводятся с примерами.

Например, для назначения угла 60°, измеряемого от северного направления, следует ввести в командную строку N60dE, где N – это сокращенное название направления, от которого ведется отсчет, т. е. North (Север), а Е – ближайшее направление по ходу отсчета, т. е. East (Восток). Понятно, что в этом формате невозможно задать угол, превышающий 90°.

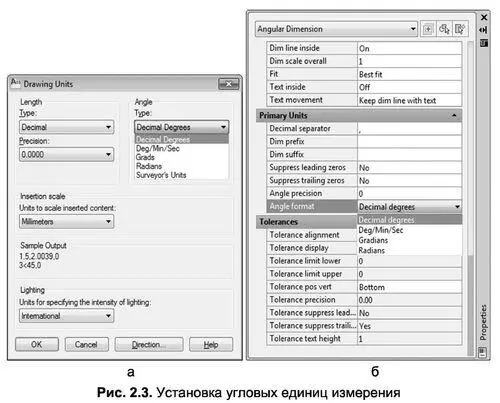

Для назначения угловых единиц измерения объекту (или группе) его необходимо предварительно выделить. Единицы измерения назначаются командой Units или командой меню приложения Drawing Utilities (Чертежные утилиты) \ Units (Единицы). В раскрывающемся списке Туре (Тип) (рис. 2.3а) раздела Angle (Угловые) выбирается нужный тип отсчета углов.

Как и в случае с линейными размерами, изменять тип углового исчисления удобно в палитре свойств объекта. Для этого в разделе Primary Units (Основные единицы) следует найти раскрывающийся список Angle Format (Формат угла) (рис. 2.36) и выбрать в нем нужный тип углового исчисления.

НАПРАВЛЕНИЕ НУЛЕВОГО УГЛА

Направление нулевого угла — это положение вектора, определяющего начало отсчета углов всех объектов чертежа относительно четырех направлений света. По умолчанию принимается восточное направление нулевого градуса, т. е. отсчет угла производится от вектора, направленного слева направо.

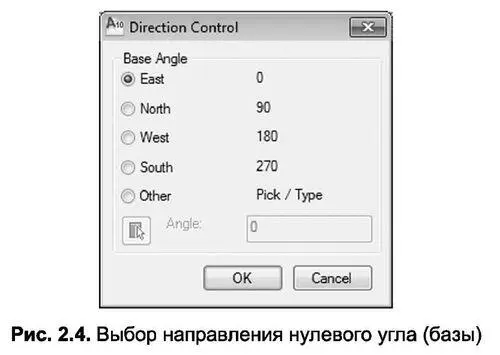

Это положение главного вектора исправлять не рекомендуется без крайней необходимости. Однако если такая потребность все– таки возникла, то изменить установленную по умолчанию базу углов можно при помощи диалогового окна Direction Control (Выбор направления) (рис. 2.4). Для его вызова следует в окне Drawing Units (Единицы чертежа) (рис. 2.3а) нажать кнопку Direction (Направление).

ОРИЕНТАЦИЯ ОТСЧЕТА УГЛОВ

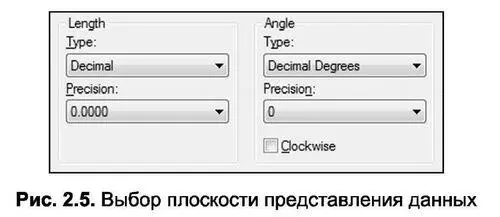

Ориентация отсчета углов — это направление положительного хода отсчета углов. По умолчанию оно совпадает с вращением против часовой стрелки. Для переключения этой настройки следует в разделе Angle (Угловые) диалогового окна Drawing Units (Единицы чертежа) установить флажок переключателя Clockwise (По часовой стрелке) (рис. 2.5).

Изменение базы углов и перемена положительного направления отсчета углов отражается на многих параметрах работы AutoCAD, и, как уже было отмечено, менять настройки по умолчанию не рекомендуется. Дело в том, что эти изменения сказываются на способе ввода углов в командную строку, а также на отображении значений углов в палитре свойств объектов, окнах полярной трассировки, строке состояния и других элементах интерфейса.

ТОЧНОСТЬ ПРЕДСТАВЛЕНИЯ ДАННЫХ

Точность представления данных — это количество учитываемых значащих цифр после запятой, разделяющей целую и дробную часть числа.

Примечание. По умолчанию точность линейных данных исчисляется до четвертого (включительно) знака после запятой, а для угловых – дробная часть исключается.

Точность представления данных устанавливается в диалоговом окне Drawing Units (Единицы чертежа) с помощью раскрывающихся списков Precision (Точность): для линейных величин – раздел Length (Линейные), а для угловых – Angle (Угловые). Указанное количество нулей после запятой характеризует точность исчисления (рис. 2.5).

Теперь рассмотрим настройку рабочих параметров и интерфейса AutoCAD. Установка тех или иных параметров позволяет обеспечить индивидуальные запросы пользователя, предъявляемые к графической среде разработки.

К рабочим параметрам AutoCAD можно отнести:

настройку путей расположения системных файлов;

настройки параметров экрана;

настройки режима автосохранения;

настройки структуры панелей инструментов;

настройку комбинаций клавиш быстрого реагирования («горячих клавиш»);

создание пользовательского профиля.

Система AutoCAD позволяет настраивать многие элементы пользовательского интерфейса. Большая часть параметров формируется по умолчанию, а некоторые параметры, например размещение папок для программного обеспечения, пользователь задает самостоятельно. Для изменения установок нужно воспользоваться либо командой Options, либо нажать кнопку Options (Настройки) в правой нижней части меню приложения. Также можно применить опцию Options (Настройки) контекстного меню, вызываемого щелчком правой кнопки мыши в области чертежа или зоне командных строк.
